| Tên thương hiệu: | LH-Ti |
| Số mẫu: | LH-BL |
| MOQ: | 1 miếng |
| Giá: | US dollar $30/pc--US dollar $80/pc |
| Điều khoản thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |
Mặt bích Titan Gr1 và Gr2: Giải thích các cấp TA
Hai hệ thống đặt tên gặp nhau trên một đơn đặt hàng mặt bích titan. Các cấp ASTM Gr1 và Gr2 là những gì hầu hết các bản vẽ và chứng chỉ quốc tế sử dụng, trong khi các nhà máy Trung Quốc, bao gồm cả nhà máy này, cũng làm việc theo các ký hiệu TA của GB/T. Hai hệ thống mô tả cùng các kim loại dưới các tên khác nhau, và một đơn đặt hàng mua trộn lẫn chúng mà không nói rõ hệ thống nào được áp dụng là nguồn gốc phổ biến của sự chậm trễ tại bộ phận tiếp nhận hàng.
TA0 đến TC4: Ý nghĩa của các ký hiệu Trung Quốc
Hệ thống titan GB/T sử dụng TA cho các cấp gần tinh khiết, TB cho hợp kim beta và TC cho hợp kim alpha beta. TA0 và TA1 nằm ở đầu oxy thấp và tương ứng với ASTM Gr1. TA2 là cấp độ tinh khiết công nghiệp tiêu chuẩn và tương ứng với Gr2. TA3 tương ứng với Gr3. TA9 là cấp độ được sửa đổi bằng palladium và tương ứng với Gr7, và TA10 là cấp độ niken molypden và tương ứng với Gr12. TC4 là Ti-6Al-4V và tương ứng với Gr5.
| Ký hiệu Trung Quốc | Cấp ASTM | Phụ gia hợp kim | Độ bền kéo / chảy, MPa | Ghi chú mặt bích |
|---|---|---|---|---|
| TA0, TA1 | Gr1 | Không có, oxy thấp nhất | 240 / 138 | Chỉ áp lực thấp, mặt mềm |
| TA2 | Gr2 | Không có, oxy tiêu chuẩn | 345 / 275 | Cấp mặt bích mặc định |
| TA3 | Gr3 | Không có, oxy cao hơn | 485 / 380 | Hiếm gặp ở mặt bích, mặt cứng hơn |
| TA9 | Gr7 | Palladium 0,12 đến 0,25 | 345 / 275 | Chất lỏng ăn mòn và axit khử |
| TA10 | Gr12 | Mo 0,2 đến 0,4, Ni 0,6 đến 0,9 | 438 / 345 | Axit nóng, không dùng cho chất lỏng ăn mòn |
| TC4 | Gr5 | Al 5,5 đến 6,75, V 3,5 đến 4,5 | 895 / 828 | Tải trọng cao, khó rèn hơn |
Sự tương ứng gần đúng nhưng không phải là giấy phép thay thế tự do. Chứng chỉ thường được cấp theo một hệ thống, vì vậy đơn đặt hàng nên nêu rõ hệ thống mà bộ phận kiểm tra tiếp nhận sẽ kiểm tra. Nếu bản vẽ ghi TA2 và báo cáo ghi Gr2, người kiểm tra cần có văn bản tương đương trên hồ sơ, hoặc vật liệu sẽ bị cách ly trong khi ai đó xác nhận.
Chọn giữa Gr1 và Gr2 cho mặt bích
Sự khác biệt giữa Gr1 và Gr2 là oxy, không phải hợp kim: khoảng 0,18 phần trăm so với 0,25 phần trăm. Điều đó làm tăng độ bền kéo từ 240 lên 345 MPa và độ chảy từ 138 lên 275 MPa, và đó là lý do Gr2 là mặc định cho mặt bích. Một mối nối bu lông tải mặt theo nén xung quanh gioăng, và một mặt Gr1 mềm ở đường kính lớn sẽ biến dạng dưới tải trọng bu lông trước khi gioăng được định vị.
Gr1 vẫn có chỗ đứng. Nó có khả năng tạo hình tốt hơn hai loại, dễ uốn hơn và tạo rãnh gioăng sâu hơn ở tải trọng bu lông thấp, phù hợp với các đường nước và tiện ích áp lực thấp. Điều nó không phù hợp là mối nối Cấp 900 hoặc 1500 nơi tải trọng bu lông cao và mặt phải phẳng trong nhiều lần lắp ráp.
Dịch vụ hóa chất quyết định nhiều hơn độ bền
Lĩnh vực ứng dụng trên trang này nói về ngành hóa chất, và trong dịch vụ đó, cấp độ được chọn theo môi trường hơn là theo độ bền. Gr2 là câu trả lời đa dụng cho axit oxy hóa và dung dịch trung tính. Gr7 là câu trả lời khi có chất lỏng ăn mòn, vì phụ gia palladium cho phép kim loại tái thụ động thay vì bị ăn mòn lỗ. Gr12 là câu trả lời cho axit khử và dung dịch nóng, nơi molypden và niken thực hiện công việc mà palladium không thể.
| Dịch vụ | Sử dụng | Tránh | Tại sao | Báo cáo cần yêu cầu |
|---|---|---|---|---|
| Nước biển, nước muối | Gr2 hoặc Gr7 | Gr12 | Ăn mòn lỗ và ăn mòn khe kẽ | Cấp cộng số lô |
| Clo ướt | Gr7 | Gr2, Gr12 | Palladium thay đổi điện thế ăn mòn | Dòng hóa học Gr7 |
| Axit nitric | Gr1, Gr2 | Gr7 chỉ vì chi phí | Axit oxy hóa phù hợp với titan CP | Giới hạn kẽ |
| Axit khử | Gr12 | Gr2, Gr7 dưới axit tự do | Mo và Ni tăng khả năng chống ăn mòn | Giá trị Mo và Ni |
| Hypochlorite | Gr7 | Gr2 ở nhiệt độ cao | Ăn mòn khe kẽ dưới gioăng | Gr7 cộng hoàn thiện bề mặt |
Hai trong số các lựa chọn này thường bị đảo ngược trong thực tế. Gr12 thường được cung cấp như một nâng cấp chung so với Gr2, nhưng nó yếu hơn Gr7 trong chất lỏng ăn mòn và không nên sử dụng cho nước biển. Gr7 thường được cung cấp bất cứ nơi nào có axit, nhưng ưu điểm của nó biến mất trong axit oxy hóa mạnh nơi Gr2 thông thường hoạt động tốt với giá thấp hơn.
ANSI và ASME là một tiêu chuẩn
Tiêu đề của trang này lặp lại tiêu chuẩn hai lần, một lần là ANSI B16.5 và một lần là ASME B16.5. Đó là cùng một tài liệu: ANSI là tên cũ của cơ quan hiện xuất bản dưới tên ASME, và B16.5 đã mang tiền tố ASME trong nhiều thập kỷ. Liệt kê cả hai là vô hại, nhưng đó là dấu hiệu cho thấy khối thuộc tính được viết để tìm kiếm hơn là để vẽ.
Trường tên sản phẩm là một sự không nhất quán nghiêm trọng hơn. Nó ghi là mặt bích mù titan ANSI, trong khi tiêu đề trang và mô tả mô tả mặt bích nói chung. Mặt bích mù là một dạng cụ thể không có lỗ khoan. Nếu mặt hàng được báo giá là cổ hàn hoặc trượt, trường này nên được sửa trước khi đưa ra báo giá, vì loại mặt bích quyết định giá hơn bất kỳ trường nào khác.
Ghi chú đặt hàng
Nêu rõ loại, cấp độ theo một hệ thống đặt tên, tiêu chuẩn, kích thước, cấp, mặt và báo cáo. Loại là trường bị thiếu nhiều nhất trên các yêu cầu đến từ tìm kiếm, và đó là điều đầu tiên nhà máy cần để báo giá: mặt bích mù, cổ hàn và trượt ở cùng kích thước và cấp là ba bộ phận đúc hoặc rèn khác nhau với ba trọng lượng khác nhau.
Trên trang này, trường vật liệu liệt kê gr2, gr7 và gr12, trong khi tiêu đề và mô tả dẫn đầu với Gr1 và Gr2. Do đó, Gr1 được cung cấp nhưng không được liệt kê, và người mua cần Gr1 nên nói rõ. Trường kỹ thuật ghi Froged, là một lỗi chính tả của forged, và trường kiểm tra hứa hẹn kiểm tra siêu âm với báo cáo 3.1, đó là sự kết hợp cần giữ trên đơn đặt hàng mua.
Kích thước và áp suất theo mẫu của các trang khác trong phạm vi này: NPS 1/2 đến 24 được ghi bên cạnh DN 10 đến 2000, nhưng NPS 24 là DN 600, vì vậy con số trong ngoặc đơn phóng đại phạm vi cho mặt bích B16.5. Cấp 150 đến 2500 phù hợp với B16.5. Báo giá cấp, không phải áp suất chuyển đổi theo bar, vì cấp đặt vòng bu lông và gioăng cũng như thành ống.

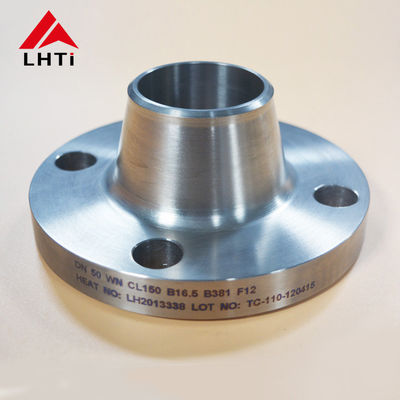

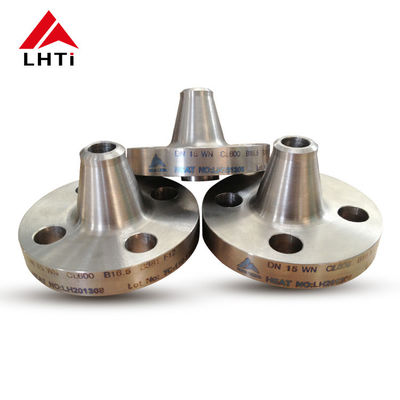

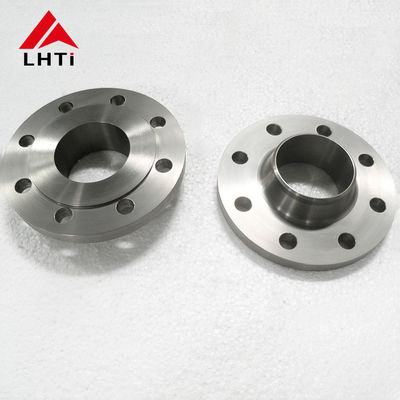

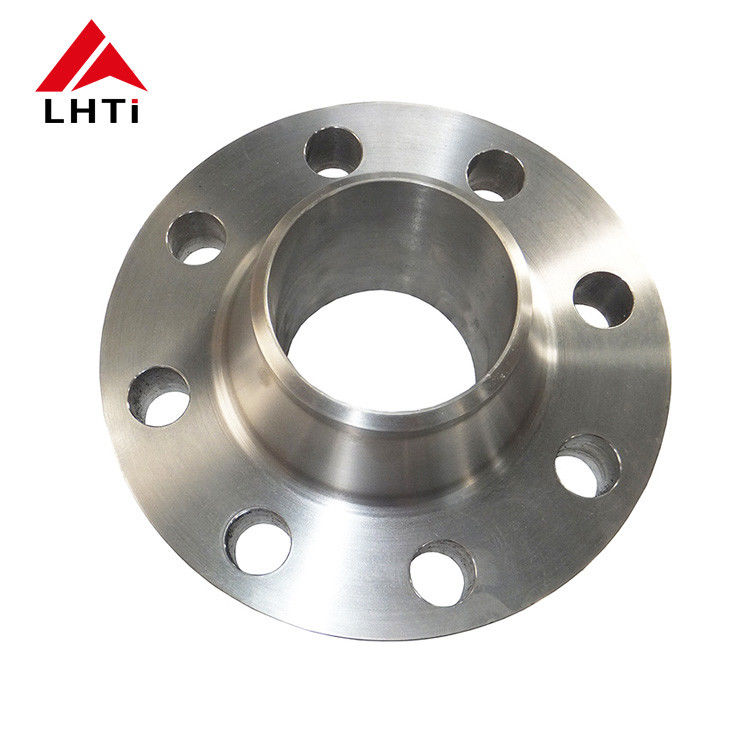

Hình ảnh sản phẩm
