| Tên thương hiệu: | LHTi |
| Số mẫu: | Mặt bích tấm titan |
| MOQ: | 1-5 miếng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

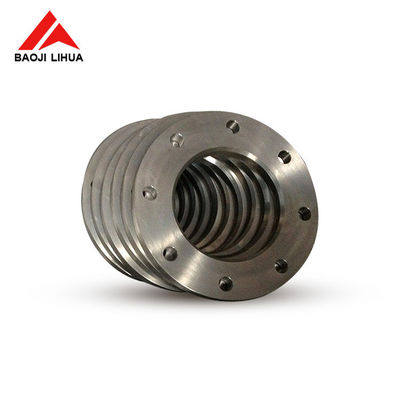

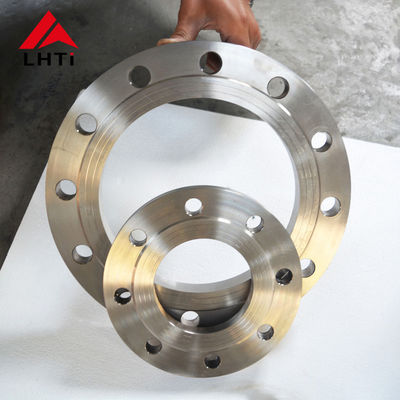

Vòng vỏ tấm bằng titan mù DIN 2502 Gr2 Gr5 PN16 Vòng vỏ tấm để hàn PLFF PLRF cho hệ thống đường ống
1.Sản phẩm giới thiệu của DIN2502 Titanium Plate Flange
DIN2502 Vòng vòm tấm titanđề cập đến một loại vòm titan cụ thể tuân thủ các tiêu chuẩn DIN (Deutsches Institut für Normung).Tiêu chuẩn DIN là các tiêu chuẩn kỹ thuật của Đức được sử dụng trong các ngành công nghiệp khác nhau để đảm bảo tính tương thích, khả năng thay thế và chất lượng sản phẩm.Vòng kẹp tấm titanlà một loại miếng kẹp cụ thể được sử dụng trong hệ thống ống dẫn để kết nối ống với các ống khác, thiết bị hoặc van.Chúng được đặc trưng bởi thiết kế phẳng của chúng mà không có mặt niêm phong nâng và thường có cấu trúc dày hơn so với các loại vảy khác, cung cấp đủ sức mạnh và độ cứng để gắn và niêm phong bu lông.
Kích thước: Kích thước của DIN 2502 Titanium Plate Flange được tiêu chuẩn hóa để đảm bảo khả năng tương thích với ống và thiết bị khác tuân thủ các thông số kỹ thuật DIN.đường kính vòng tròn cuộn, kích thước lỗ bóng và độ dày, thay đổi tùy thuộc vào kích thước và áp suất danh nghĩa (loại PN).
Đánh giá áp suất: Có sẵn trong các lớp áp suất khác nhau (PN 6, PN 10, PN 16, PN 25, PN 40), xác định áp suất làm việc tối đa cho phép dựa trên thiết kế và tính chất vật liệu của sườn.
Trong quá trình lắp đặt,Vòng kẹp tấm titanđược sắp xếp với đường ống hoặc cổng thiết bị và được đảm bảo bằng cách sử dụng các bu lông được cài đặt sẵn thông qua các lỗ khoan trong vòm.Một miếng đệm mặt đầy đủ được sử dụng để bao phủ toàn bộ bề mặt của vòm để đảm bảo một con dấu và ngăn ngừa rò rỉ trong quá trình vận hành hệ thống.
2. Các loại của DIN 2502 Titanium Plate Flange
Cả titan lớp 2 và lớp 5 đều có những lợi thế riêng biệt và được chọn dựa trên các yêu cầu ứng dụng cụ thể về độ bền, khả năng chống ăn mòn và các tính chất cơ học khác.
3.Thông số kỹ thuật cho DIN2502 PN16 Titanium Plate Flange
| Kích thước ống danh nghĩa | Chiều kính của | Phân Dia | Chứng nhận sườn | Thk của Flanges | Dia của Bolt Cirlce | Số | Biểu đồ của lỗ Bolt | Trọng lượng |
|---|---|---|---|---|---|---|---|---|
| DN | Đường ống | D | D5 | B | K | lỗ | D2 | KG |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4. Tiêu chuẩn của Titanium Plate Flange
AFNOR NF E29-200-1: Tiêu chuẩn Pháp cho các miếng kẹp, bao gồm các miếng kẹp titan.
ASME ANSI B16.5: Tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Mỹ (ASME) cho các vòm ống và phụ kiện vòm. Nó bao gồm vòm titan được sử dụng ở Bắc Mỹ và quốc tế.
AWWA C207: Tiêu chuẩn của Hiệp hội Công nghiệp Nước Hoa Kỳ (AWWA) cho các vòm ống thép cho dịch vụ công trình nước, bao gồm vòm titan được sử dụng trong các ứng dụng xử lý nước.
BS1560, BS 4504, BS 10: Tiêu chuẩn của Anh cho các vòm ống và bu lông, bao gồm các vật liệu titan.
ISO7005-1: Tiêu chuẩn của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) cho các miếng miếng kim loại, bao gồm các miếng miếng titan.
MSS SP 44: Hiệp hội Tiêu chuẩn hóa nhà sản xuất (MSS) của tiêu chuẩn công nghiệp van và phụ kiện cho vòm ống thép. Nó bao gồm vòm titan.
AS2129: Tiêu chuẩn Úc cho các miếng vòm, bao gồm các miếng vòm titan.
CSA Z245.12: Tiêu chuẩn Canada cho các vòm ống thép, bao gồm các vật liệu titan.
DIN2573, DIN2576, DIN2501, DIN2502: Tiêu chuẩn Đức (DIN) cho các vòm, bao gồm các loại và kích thước khác nhau của vòm titan.
EN1092-1, EN1759-1: Tiêu chuẩn châu Âu (EN) cho các miếng kẹp, bao gồm các miếng kẹp titan.
JIS B2220: Tiêu chuẩn công nghiệp Nhật Bản (JIS) cho các miếng vòm ống thép, bao gồm các miếng vòm titan.
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: Tiêu chuẩn Ý (UNI) cho các vòm ống, bao gồm các vật liệu titan.
5Ứng dụng của DIN 2502 Titanium Plate Flange
