| Tên thương hiệu: | LHTi |
| Số mẫu: | mặt bích tấm |
| MOQ: | 1-5 miếng |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 5000 chiếc mỗi tháng |

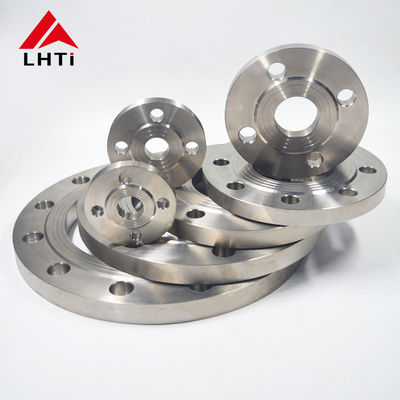

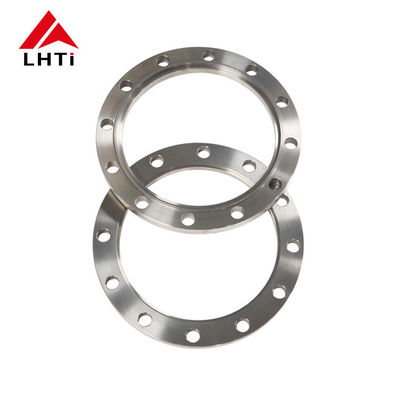

DIN 2501 Grade 2 Titanium Plate Flange PN 16 Pipe Flange Plate Lifted Face cho sử dụng đường ống
1.Sản phẩm giới thiệu DIN2501 Titanium Plate Flange
DIN2501 Vòng vòm tấm titanđề cập đến một loại vòm titan cụ thể tuân thủ các tiêu chuẩn DIN (Deutsches Institut für Normung).Tiêu chuẩn DIN là các tiêu chuẩn kỹ thuật của Đức được sử dụng trong các ngành công nghiệp khác nhau để đảm bảo tính tương thích, khả năng thay thế và chất lượng sản phẩm.Vòng kẹp tấm titanlà một loại miếng kẹp cụ thể được sử dụng trong hệ thống ống dẫn để kết nối ống với các ống khác, thiết bị hoặc van.Chúng được đặc trưng bởi thiết kế phẳng của chúng mà không có mặt niêm phong nâng và thường có cấu trúc dày hơn so với các loại vảy khác, cung cấp đủ sức mạnh và độ cứng để gắn và niêm phong bu lông.
Trong quá trình lắp đặt,Vòng kẹp tấm titanđược sắp xếp với đường ống hoặc cổng thiết bị và được đảm bảo bằng cách sử dụng các bu lông được cài đặt sẵn thông qua các lỗ khoan trong vòm.Một miếng đệm mặt đầy đủ được sử dụng để bao phủ toàn bộ bề mặt của vòm để đảm bảo một con dấu và ngăn ngừa rò rỉ trong quá trình vận hành hệ thống.
Những miếng kẹp này thường được sử dụng trong các ứng dụng với áp suất từ thấp đến trung bình do thiết kế phẳng của chúng, giúp đơn giản hóa sự sắp xếp trong quá trình lắp đặt.chúng có hiệu quả về chi phí so với các loại vòm khác do chi phí sản xuất và gia công thấp hơnCác đặc điểm này làm cho các miếng kẹp tấm titan phổ biến trong các ứng dụng công nghiệp khác nhau, nơi khả năng chống ăn mòn, tính chất nhẹ,và sức mạnh cơ học của titan là có lợi.
2. Các loại của DIN 2501 Titanium Plate Flange
Titanium tinh khiết thương mại:
Titanium lớp 2 (CP Titanium) cung cấp một số lợi thế so với các lớp titan và kim loại khác, đặc biệt là trong các ứng dụng cụ thể nơi đặc tính của nó xuất sắc.
Chống ăn mòn tuyệt vời: Titanium lớp 2 thể hiện khả năng chống ăn mòn đặc biệt, đặc biệt là trong môi trường chứa clorua, nước biển và axit.Điều này làm cho nó rất phù hợp cho các ứng dụng trong môi trường biển, chế biến hóa học và cấy ghép y tế nơi ăn mòn có thể gây tổn hại cho các vật liệu khác.
Sản xuất tốt: Nó dễ dàng hàn và hình thành, cho phép các quy trình sản xuất hiệu quả như hàn, uốn cong và hình thành mà không có vấn đề đáng kể như vỡ hoặc nứt.Tính chất này đơn giản hóa chế tạo và giảm chi phí sản xuất so với hợp kim titan phức tạp hơn.
Tỷ lệ sức mạnh cao so với trọng lượng: Mặc dù không mạnh như hợp kim titan như lớp 5, lớp 2 titan vẫn cung cấp một tỷ lệ sức mạnh thuận lợi so với trọng lượng,cao hơn nhiều kim loại khác như thép không gỉ hoặc nhômĐiều này làm cho nó có giá trị trong các ứng dụng nơi tiết kiệm trọng lượng mà không ảnh hưởng đến sức mạnh là rất quan trọng.
Tương thích sinh học: Titanium lớp 2 tương thích sinh học và không độc hại, làm cho nó phù hợp với cấy ghép y tế như cấy ghép chỉnh hình và nha khoa.Tính vô hiệu trong cơ thể con người làm giảm nguy cơ phản ứng phụ hoặc biến chứng sức khỏe lâu dài.
Hiệu quả về chi phí: So với hợp kim titan (như Ti-6Al-4V lớp 5), titan lớp 2 hiệu quả hơn về chi phí. Nó cung cấp một sự cân bằng tốt giữa hiệu suất và chi phí.làm cho nó trở thành sự lựa chọn ưa thích cho các ứng dụng mà các lợi ích của titanium (kháng ăn mòn, sức mạnh, trọng lượng nhẹ) được yêu cầu mà không có chi phí cao hơn của các loại hợp kim.
Sự mở rộng nhiệt thấp: Titanium lớp 2 có hệ số mở rộng nhiệt thấp, tương tự như các lớp titan khác, giúp duy trì sự ổn định kích thước trong các điều kiện nhiệt độ khác nhau.Tính chất này có lợi trong hàng không vũ trụ, ô tô, và các ứng dụng công nghiệp.
Độ linh hoạt: Sự kết hợp của titan lớp 2 về khả năng chống ăn mòn, sức mạnh và tính chất nhẹ làm cho nó linh hoạt trong một loạt các ngành công nghiệp.chế biến hóa học, môi trường biển, kiến trúc và thiết bị thể thao nơi mà tính chất độc đáo của nó mang lại lợi thế đáng kể.
3.Thông số kỹ thuật cho DIN2501 PN16 Titanium Plate Flange
| Kích thước ống danh nghĩa | Chiều kính của | Phân Dia | Chứng nhận sườn | Thk của Flanges | f | Dia của Bolt Cirlce | Số | Biểu đồ của lỗ Bolt | Trọng lượng | |
|---|---|---|---|---|---|---|---|---|---|---|
| Đĩa | Bị mù | |||||||||
| DN | Đường ống | D | D5 | B | K | lỗ | D2 | KG | KG | |
| 15 | 21.30 | 95 | 22.00 | 14 | 2 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 2 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 2 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 2 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 3 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 3 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 3 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 3 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 3 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 3 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 3 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 3 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 3 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 3 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 3 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 4 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 4 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 4 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 4 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 4 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | ||
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | ||
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | ||
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | ||
4.Kiểm tra vòm tấm titan
Kiểm tra thị giác (VT):Điều này liên quan đến việc kiểm tra bề mặt của hàn và miếng lót bằng thị giác để phát hiện bất kỳ khiếm khuyết nào có thể nhìn thấy như vết nứt, độ xốp hoặc hồ sơ hàn không phù hợp.
Kiểm tra siêu âm (UT):Kỹ thuật này sử dụng sóng âm tần số cao để phát hiện các khiếm khuyết bên trong vật liệu, chẳng hạn như lỗ hổng, bao gồm hoặc vết nứt.
Xét nghiệm X quang (RT):Phương pháp này sử dụng tia X hoặc tia gamma để tạo ra hình ảnh về cấu trúc bên trong của hàn và sườn. Nó hiệu quả để phát hiện các khiếm khuyết bên trong và đánh giá chất lượng hàn.
Kiểm tra hạt từ tính (MT):MT được sử dụng để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu sắt từ.phương pháp này có thể không áp dụng trừ khi có vật liệu từ tính gần đó hoặc lớp phủ có thể được từ tính.
Kiểm tra chất thâm nhập / chất thâm nhập thuốc nhuộm (PT):PT liên quan đến việc áp dụng chất nhuộm xuyên qua bề mặt của hàn và sau đó loại bỏ chất nhuộm dư thừa để tiết lộ các khiếm khuyết phá vỡ bề mặt.
Kiểm tra dòng Eddy (ET):ET sử dụng cảm ứng điện từ để phát hiện các khiếm khuyết bề mặt và gần bề mặt trong vật liệu dẫn điện như titan.
Phân phát âm (AE):AE liên quan đến việc giám sát phát thải âm thanh từ vật liệu chịu căng thẳng để phát hiện những thay đổi chỉ ra các khiếm khuyết như nứt hoặc rò rỉ.
5Ứng dụng của DIN2501 Titanium Plate Flange
