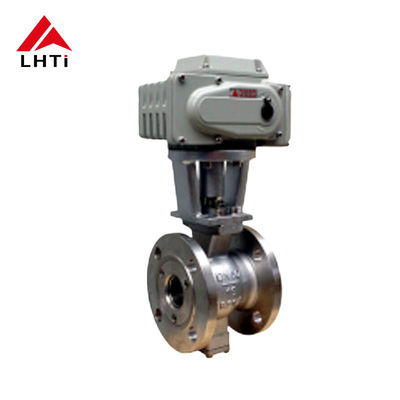

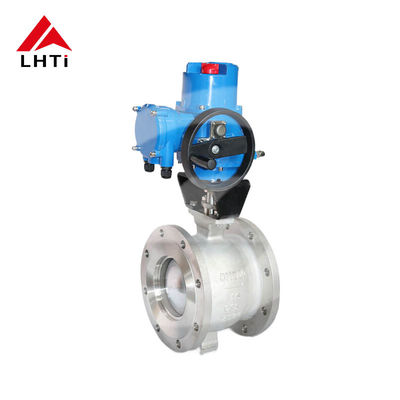

Ống phun bóng V-Port Titanium điện Gr1 Gr2 8 Inch Ball Valve Class 150 DN 15-250 cho nước cung cấp

Van bóng V-Port Titanium điện TA1 TA2 8 Inch Ball Valve Class 150 DN 15-250 cho nước cung cấp

Mô tả sản phẩm:

Một van quả cầu cổng V bằng titanlà một loại van điều khiển chuyên biệt có cổng hình chữ V mà qua đó chất lỏng có thể đi qua.van bóngViệc sử dụng titan trong việc xây dựng các van này mang lại khả năng chống ăn mòn đặc biệt, làm cho chúng phù hợp với các ứng dụng công nghiệp đòi hỏi.

Thông số kỹ thuật sản phẩm:

Các đặc điểm và lợi thế chính của van quả vỏ vỏ vỏ titan:

Thiết kế cổng V:Cổng hình V cho phép kiểm soát dòng chảy chính xác, cung cấp điều chế tuyến tính và ổn định cho các ứng dụng yêu cầu throttling chính xác.

Kháng ăn mòn:Được làm bằng titan, các van này cung cấp khả năng chống ăn mòn đặc biệt từ nhiều loại hóa chất, nước biển và môi trường khắc nghiệt, đảm bảo độ bền và tuổi thọ lâu dài.

Tỷ lệ sức mạnh cao so với trọng lượng:Sức mạnh cao của titan kết hợp với tính chất nhẹ của nó làm cho van mạnh mẽ và dễ xử lý và lắp đặt hơn so với van làm từ vật liệu nặng hơn.

Độ khoan dung nhiệt độ: Các van này có thể chịu được nhiệt độ cực cao, làm cho chúng phù hợp cho cả các ứng dụng nhiệt độ cao và nhiệt độ thấp.

Độ bền:Độ bền vốn có của titan đảm bảo tuổi thọ lâu dài, giảm tần suất bảo trì và thay thế.

Tương thích sinh học:Tính chất tương thích sinh học của titan làm cho các van này lý tưởng để sử dụng trong các ngành công nghiệp như dược phẩm và công nghệ sinh học, nơi tiếp xúc với vật liệu sinh học là phổ biến.

Giảm bảo trì:Do khả năng chống ăn mòn và độ bền cao của chúng, van hình cầu cổng V titan đòi hỏi bảo trì ít thường xuyên hơn, dẫn đến chi phí hoạt động và thời gian ngừng hoạt động thấp hơn.

Hoạt động trơn tru:Kỹ thuật chính xác của thiết kế cổng V đảm bảo hoạt động suôn sẻ và hiệu quả, tăng cường kiểm soát quy trình tổng thể và độ tin cậy.

Sự đa dạng:Thích hợp cho một loạt các ứng dụng trên các ngành công nghiệp khác nhau, bao gồm chế biến hóa chất, dầu khí, sản xuất điện và nhiều hơn nữa.

An toàn tăng cường:Tính bền chống ăn mòn và nhiệt độ cao của titan cải thiện an toàn hoạt động, đặc biệt là trong môi trường quan trọng và nguy hiểm.

Tính toán kích thước van:

1Xác định giá trị Cv

Cv (Đồng độ dòng chảy) là một thông số quan trọng cho thấy dung lượng dòng chảy của van.Nó được tính bằng cách sử dụng công thức cụ thể cho các đặc điểm dòng chảy của chất lỏng và các điều kiện hoạt động mong muốnThông thường, điều này liên quan đến việc sử dụng các phương trình tiêu chuẩn hoặc các công cụ phần mềm được thiết kế để kiểm soát quy mô dòng chảy.

2. Các đặc điểm của Cavitation và Fluid

• Kiểm tra cavitation: Đảm bảo rằng van đã chọn có thể xử lý giảm áp suất mà không gây ra cavitation.Điều này liên quan đến việc kiểm tra giá trị FL (Liquid Pressure Recovery Factor) để tránh các vấn đề hố.

• Nhân tố mở rộng: Đối với chất lỏng có thể nén, xác định tỷ lệ giảm áp suất để tính đến sự thay đổi mật độ chất lỏng trên van.

3. Chọn Kích thước Valve Đặt số

Một khi bạn đã tính giá trị CV:

• V-Port Ball Valves: Chọn một van cung cấp Cv cần thiết cho dòng chảy từ 20% đến 80% của lỗ cổng.

• Các van cổng vòng: Chọn một van hỗ trợ tính toán Cv cho dòng chảy từ 30% đến 80% của lỗ cổng.

Hãy tham khảo các biểu đồ Cv được cung cấp bởi các nhà sản xuất van để chọn kích thước van danh nghĩa phù hợp dựa trên Cv được tính toán của bạn.

4Loại van và vật liệu

• Loại van: Xác định xem kết nối van có vít, niềng hoặc hàn có phù hợp với ứng dụng và thiết kế hệ thống đường ống của bạn hay không.

• Vật liệu xây dựng: Với nhu cầu xử lý axit acetic, hãy chọn vật liệu như titan hoặc thép không gỉ có khả năng chống ăn mòn.Đảm bảo tương thích với các điều kiện môi trường và chất lỏng.

• Ghế van: Đối với các ứng dụng van điều khiển V-Ball, hãy xem xét ghế van RTFE (Teflon củng cố), có khả năng chống hóa học và niêm phong tốt.

5. Chọn bộ điều khiển

• Chọn Động lực: Chọn động lực dựa trên loại van (động lực, khí và thủy lực) và các yêu cầu hoạt động của hệ thống.Các yếu tố cần xem xét bao gồm các yêu cầu mô-men xoắn hoặc lực đẩy, cơ chế điều khiển (đóng tắt hoặc điều chỉnh) và tương thích với các hệ thống tự động hóa nếu cần thiết.

Ứng dụng của van quả Titanium:

Máy van hình quả Titaniumcó một loạt các ứng dụng trong các lĩnh vực công nghiệp khác nhau, chủ yếu bao gồm các khía cạnh sau:

Ngành công nghiệp hóa học:Do khả năng chống ăn mòn tuyệt vời của vật liệu titan,van bóng titanthường được sử dụng trong các quy trình sản xuất hóa học liên quan đến việc xử lý môi trường ăn mòn, chẳng hạn như dung dịch axit và kiềm và oxit.

Ngành dầu mỏ và khí đốt tự nhiên: van hình quả titanđóng một vai trò quan trọng trong khai thác, vận chuyển và chế biến dầu mỏ và khí đốt tự nhiên. Chúng được sử dụng để kiểm soát dòng chảy và áp suất của chất lỏng,đảm bảo hoạt động an toàn và ổn định của hệ thống.

Kỹ thuật hải quân: Máy van hình quả Titaniumcó khả năng chống ăn mòn bằng nước biển tốt, làm cho chúng được sử dụng rộng rãi trong các ứng dụng kỹ thuật hàng hải, chẳng hạn như hệ thống điều khiển chất lỏng trong các đường ống ngầm và các nền tảng ngoài khơi.

Khu vực hàng không vũ trụ Máy van hình quả Titaniumđược sử dụng rộng rãi trong các hệ thống thủy lực hàng không vũ trụ, hệ thống nhiên liệu, vv, do tính chất nhẹ và bền cao đáp ứng các yêu cầu của máy bay.

Công nghiệp thực phẩm và dược phẩm:Vì các vật liệu titan không độc hại và không gây ô nhiễm thực phẩm hoặc thuốc,van bóng titanthường được sử dụng trong các hệ thống kiểm soát chất lỏng trong chế biến thực phẩm và ngành công nghiệp dược phẩm.
