12.7mm Ống Titan Liền Mạch: Bài Kiểm Tra Thủy Lực Chứng Minh Điều Gì

Kiểm tra thủy lực là dòng chữ được trích dẫn nhiều nhất và ít được hiểu nhất trên chứng chỉ ống. Nó chứng minh rằng một ống cụ thể đã chịu được một áp suất cụ thể trong một khoảng thời gian cụ thể mà không bị rò rỉ, và không hơn gì. Hiểu cách áp suất kiểm tra được chọn và tác động của nó lên thành ống sẽ biến một tuyên bố mơ hồ thành một tiêu chí chấp nhận hữu ích, đặc biệt đối với ống 12.7 mm có phạm vi thành từ 0.5 đến 1.5 mm.

15 và 24.5 MPa Đến Từ Đâu

Áp suất kiểm tra thường được suy ra từ áp suất thiết kế với một hệ số, thường là 1.5 lần, và sau đó được kiểm tra để ứng suất phát sinh trong thành ống vẫn dưới giới hạn chảy. Việc kiểm tra thứ hai này quyết định liệu áp suất kiểm tra cho trước có áp dụng được cho thành ống cho trước hay không. Ở đường kính ngoài 12.7 mm, ứng suất vòng dễ dàng ước tính: áp suất nhân đường kính chia cho hai lần thành ống. Thành ống 1 mm được kiểm tra ở 24.5 MPa chịu khoảng 156 MPa, tương đương 57% giới hạn chảy 275 MPa của Gr2 ủ, và đó là một bài kiểm tra thoải mái. Cùng áp suất đó trên thành ống 0.5 mm tạo ra khoảng 311 MPa, vượt quá giới hạn chảy, do đó ống sẽ bị giãn nở vĩnh viễn bởi chính bài kiểm tra.

Đó là lý do tại sao áp suất kiểm tra không bao giờ được trích dẫn mà không có thành ống mà nó áp dụng. Nhà cung cấp chào hàng 24.5 MPa trên ống 0.5 mm hoặc là đang kiểm tra kích thước khác, hoặc là chấp nhận biến dạng vĩnh viễn, hoặc là trích dẫn giá trị vỡ như giá trị kiểm tra. Hỏi áp suất áp dụng cho thành ống nào là câu hỏi hữu ích nhất mà người mua có thể đặt cho nhà cung cấp ống.

Kiểm tra Thực sự Thiết lập Điều gì

Kiểm tra thủy lực là một bài kiểm tra rò rỉ. Nó phát hiện các khuyết tật xuyên thành, mối hàn kém, vết gấp và vết nứt mở ra dưới áp suất, và nó thực hiện điều này trên toàn bộ chiều dài ống thay vì ở các điểm lấy mẫu. Nó không phát hiện các vết nứt nhỏ không mở ra, nó không đo độ dày thành ống, và nó không nói gì về hóa học hoặc quá trình ủ. Những điều đó thuộc về các bài kiểm tra khác, và một chứng chỉ chỉ liệt kê kiểm tra thủy lực là một hồ sơ chất lượng mỏng manh.

Quy trình kiểm tra quan trọng như áp suất. Ống nên được đổ đầy hoàn toàn, thông khí, tăng áp suất từ từ và giữ đủ lâu để quan sát toàn bộ chiều dài, và làm khô bên ngoài để có thể nhìn thấy sự rò rỉ. Một bài kiểm tra được tăng áp và xả trong vài giây chứng minh rất ít, đặc biệt là trên chiều dài lớn nơi nước phải di chuyển.

Chiều dài, Cuộn và Trường Kích thước

Trang này có hai tuyên bố về chiều dài. Trường kích thước cho tối đa 1200 mm, trong khi bảng sản phẩm cho tối đa 16000 mm cho chiều dài thẳng, và ống 12.7 mm cũng thường được cung cấp dạng cuộn. Những điều này không mâu thuẫn khi hình thức sản phẩm rõ ràng: các đoạn cắt ngắn là đóng gói mặc định cho các đơn hàng nhỏ, chiều dài thẳng lên đến 16 m có sẵn cho công việc ống dẫn và bộ trao đổi nhiệt, và ống cuộn được sử dụng khi lắp đặt cần chạy liên tục với ít mối nối.

Lựa chọn ảnh hưởng đến bài kiểm tra. Cuộn được kiểm tra như một cuộn và hồ sơ bao gồm toàn bộ chiều dài; chiều dài thẳng được kiểm tra riêng lẻ hoặc theo lô với áp suất được giữ trên một ống góp. Dù bằng cách nào, chứng chỉ nên ghi rõ áp suất kiểm tra, thời gian giữ và liệu mỗi ống hay một mẫu đã được kiểm tra, vì bài kiểm tra lô trên một mẫu là một mức độ đảm bảo khác với bài kiểm tra trên mỗi bộ phận.

Tiêu chuẩn, Cấp và Cấu trúc

ASTM B338 bao gồm ống liền mạch và là tài liệu tham khảo được sử dụng trên trang này; ASTM B861 bao gồm ống dẫn, và hai tiêu chuẩn này đôi khi được trích dẫn cùng nhau cho một đơn hàng hỗn hợp. Danh sách cấp cho thấy Gr1, Gr2 và Gr5 trong khi bảng sản phẩm cho thấy Gr1 và Gr2, vì vậy cách đọc thực tế là Gr1 và Gr2 là nguồn cung tiêu chuẩn và Gr5 có sẵn theo yêu cầu. Điều đó quan trọng đối với bài kiểm tra, vì Gr5 có độ bền chảy cao hơn nhiều và sẽ chịu được bài kiểm tra 24.5 MPa ngay cả trên thành ống mỏng.

Ống được cán và ủ, đây là điều kiện cho kích thước nhất quán và uốn cong có thể dự đoán được. Ủ cũng loại bỏ ứng suất dư từ quá trình giảm lạnh, và ống được giảm ứng suất ít có khả năng bị biến dạng khi cắt, mở rộng hoặc hàn. Kích thước 12.7 mm là kích thước danh nghĩa nửa inch, đó là lý do tại sao nó phù hợp với các phụ kiện đo lường tiêu chuẩn, bố cục tấm ống và các bó trao đổi nhiệt nhỏ mà không cần bộ chuyển đổi.

Thiết kế cho Tuổi thọ Dài

Tuổi thọ dài trong ống titan đến từ ba điều: giữ cho thành ống trên mức cho phép ăn mòn và xói mòn, giữ cho bề mặt sạch sẽ và tránh rung động. Điều đầu tiên là lựa chọn thiết kế, điều thứ hai là thói quen bảo trì, và điều thứ ba là chi tiết hỗ trợ. Titan chống lại hầu hết các loại nước làm mát tốt, nhưng thành ống mỏng bị mất kim loại do sự hỗn loạn ở đầu vào sẽ hỏng sớm bất kể hợp kim.

Rung động xứng đáng được chú ý nhiều hơn so với thông thường đối với ống có đường kính nhỏ. Titan có mô đun đàn hồi bằng khoảng một nửa thép, vì vậy cùng một khoảng cách và khoảng cách hỗ trợ cho tần số tự nhiên thấp hơn và biên độ lớn hơn. Các giá đỡ đặt gần nhau hơn và tránh các đoạn không được hỗ trợ dài giữa bộ góp và bó là những cách rẻ tiền để ngăn ngừa sự cọ xát tại tấm ống và mỏi tại giá đỡ đầu tiên.

Danh sách kiểm tra đặt hàng

Chỉ định tiêu chuẩn và cấp, đường kính ngoài và thành ống, chiều dài và hình thức sản phẩm, điều kiện ủ, áp suất kiểm tra với thành ống mà nó áp dụng, thời gian giữ, các bài kiểm tra không phá hủy được yêu cầu và mức độ chứng chỉ. Đối với kích thước này, chứng chỉ 3.1 theo EN 10204 với hồ sơ kiểm tra thủy lực, thành phần hóa học và tính chất cơ học là mong đợi thông thường.

Hai ghi chú thực tế hoàn tất quy trình. Sử dụng nước kiểm tra sạch và xả, làm khô ống sau đó, vì nước còn sót lại trong chiều dài cuộn sẽ để lại vết ố phải được loại bỏ trước khi lắp đặt. Và ghi lại áp suất kiểm tra và thời gian giữ trên danh sách đóng gói cũng như chứng chỉ, để thông tin đi kèm với kiện hàng đến công trường thay vì ở lại trong tệp văn phòng.

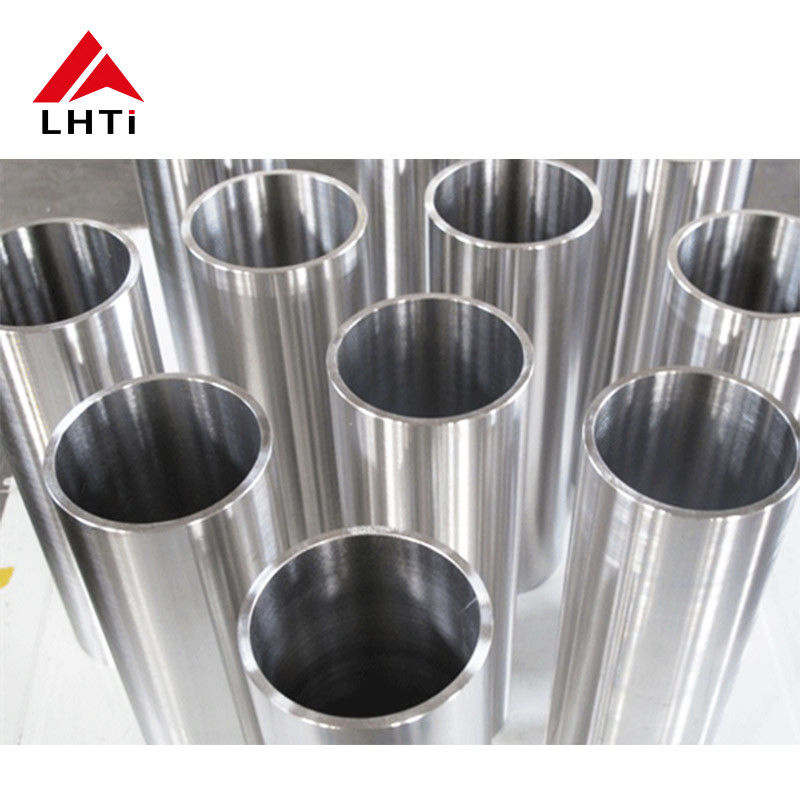

Hình ảnh sản phẩm
