Kiểm soát độ tròn và thành ống titan 2mm

2mm Wall Titanium Round Tube: Hình dạng, Sức mạnh và Khả năng ăn mòn

Một bức tường hai milimet là điểm mà một ống titan không còn là một dây thừng mỏng và bắt đầu mang áp suất thực sự, mà không trở nên nặng hoặc đắt tiền.Nó cũng là bức tường mà kiểm soát hình dạng bắt đầu quyết định liệu ống có thể được lắp đặt ở tất cả: ở 2 mm, một phần không tròn hoặc một bức tường lập dị xuất hiện ngay tại tấm ống, trong máy uốn cong và tại chuẩn bị hàn.

Tại sao 2 mm là một bức tường hữu ích

Ở 2 mm, khả năng áp lực của một ống titan đủ cao cho hầu hết các nhiệm vụ làm mát và quy trình trong khi trọng lượng vẫn gần với sản phẩm tường mỏng.Mối quan hệ tường mỏng làm cho điều này dễ dàng nhìn thấy: áp lực vòng tăng theo đường kính, do đó, cùng một bức tường 2 mm thoải mái trên một ống 19 mm chỉ bị áp lực vừa phải trên một ống 50 mm, và ước tính vỡ giảm tương ứng.Bảng dưới đây sử dụng độ bền kéo 895 MPa và ước tính đơn giản; một mã xếp hạng thêm một yếu tố kết hợp, nhiệt độ giảm và bất kỳ khoản trợ cấp ăn mòn.

Những con số đó là để kiểm tra. số mà thuộc về một bản vẽ là áp suất thiết kế với cơ sở mã của nó, và bức tường sau đó được xác nhận với bức tường tối thiểu sau khi dung sai,không phải là danh nghĩa. Trên một bức tường 2 mm, một độ khoan dung trừ 10% đã loại bỏ 0,2 mm, đó là một phần mười của phần cắt, vì vậy sự khác biệt giữa danh nghĩa và tối thiểu không phải là một chi tiết tròn.

Kiểm soát hình dạng là thông số kỹ thuật thực sự

Vòng tròn, ngoại tâm tường và thẳng là những gì phân biệt một ống dễ dàng lắp đặt với một ống chống lại từng bước.Một phần hình bầu dục sẽ không trượt vào một lỗ tấm ống có kích thước chính xácMột bức tường kỳ dị có một mặt mỏng giới hạn áp suất chỉ định ngay cả khi bức tường trung bình là chính xác.Một ống với một vòm sẽ không được cung cấp thông qua một máy uốn cong hoặc xếp hàng với một sợi dây chuyền giao phối.

Các yêu cầu thực tế là đơn giản để nêu và đáng viết trên đơn đặt hàng.thẳng khoảng 1 mm/mMỗi một trong số đó có một hậu quả trực tiếp trong sản xuất, đó là lý do tại sao chúng thuộc về thông số kỹ thuật mua hàng hơn là trong một thỏa thuận bằng lời nói.

Các lỗ hổng xứng đáng với dòng riêng của mình. tất cả kết thúc trong dòng quy trình,và trong một lỗ nhỏ họ cũng làm xáo trộn dòng chảy và cung cấp tiền gửi một nơi để bắt đầu. Một ống sạch và khô khi nó được đóng gói vẫn sạch; một ống được đóng gói ướt đến với vết bẩn phải được loại bỏ trước khi lắp đặt.

Khả năng chống ăn mòn và giới hạn của nó

Bụi titan trong nước làm mát, nước biển và hầu hết các luồng hóa học oxy hóa hoạt động tốt bởi vì màng oxit tự sửa chữa trong sự hiện diện của nước và oxy.Đầu tiên là một khe hở., nơi mà phim không thể sửa chữa bởi vì hóa học địa phương trở nên thiếu oxy và axit; các khớp ván ống với ống và tiếp xúc hỗ trợ là các vị trí thông thường.đặc biệt là vết bẩn sắt từ công cụ thép, bàn chải dây hoặc nước rỉ sét, có thể tạo ra các tế bào địa phương và dẫn đến nứt.

Các biện pháp thực tế theo sau đó. giữ công cụ sản xuất dành riêng cho titanium, dưa chuột sau khi tiếp xúc sắt, và giữ cho ống khoan không có túi đứng.hoặc khi một vết nứt nóng là không thể tránh khỏi, một loại vòng bi palladium như Gr7 là sự lựa chọn mạnh mẽ hơn Gr2, với mức phí chi phí khiêm tốn cho một lợi nhuận lớn trong khả năng chống nứt.

Tiếtanium chống xói mòn hơn hầu hết các kim loại, nhưng một bức tường 2 mm có ít biên để cho đi, và nhiễu loạn tại một lối vào,một đường cong hoặc một van đóng một phần có thể loại bỏ kim loại tại chỗGiữ tốc độ đầu vào vừa phải, sử dụng một quá trình chuyển đổi trơn tru tại đầu vào và tránh co thắt đột ngột là bảo vệ rẻ cho một ống tường mỏng.

Không may hoặc hàn và kéo

Ở 2 mm tường, cả hai tuyến có sẵn. ống liền mạch được rút ra từ một rỗng và không có đường may, phù hợp với áp suất, dịch vụ chu kỳ và bất kỳ ứng dụng nào mà lỗ phải không bị gián đoạn.Các ống hàn và kéo bắt đầu từ dải, hàn may và sau đó kéo và lò sưởi, kinh tế trong chiều dài dài và ở kích thước nơi cung cấp liền mạch hạn chế; may thường không nhìn thấy sau khi vẽ,nhưng nó vẫn là một tính năng kim loại và chất lượng của nó phụ thuộc vào hàn và số lượng làm việc lạnh sau đó.

Sự lựa chọn thường đi xuống để công việc và chiều dài. cho một máy ngưng tụ với hàng ngàn ống ngắn, hàn và kéo ống thường là câu trả lời thương mại. cho một đường dây áp suất cao,một nhiệm vụ chu kỳ hoặc một ống sẽ được uốn cong sau khi giao hàng, liền mạch là mặc định an toàn hơn.bởi vì cùng một kích thước danh nghĩa có thể được cung cấp cho các thông số kỹ thuật khác nhau với bằng chứng rất khác nhau đằng sau nó.

Nơi sử dụng ống tường 2 mm

Máy ngưng tụ và trao đổi nhiệt là ứng dụng lớn nhất, nơi ống mang nước làm mát ở một bên và chất lỏng quy trình ở bên kia,và nơi mà bức tường phải chống lại cả áp suất và ăn mòn của môi trường làm mátCác đơn vị làm mát bằng nước biển trên tàu và nhà máy ven biển là một sự phù hợp tự nhiên cho titanium vì các vật liệu thay thế cần phủ hoặc thay thế thường xuyên.

Máy làm mát hóa học, máy làm mát lấy mẫu và máy trao đổi nhiệt quy trình nhỏ sử dụng cùng một bức tường vì cùng một lý do.một bức tường 2 mm được chọn khi đường dây phải chịu đựng xử lý thô và rung động thay vì áp suất caoTrong tất cả các nhiệm vụ này, ống chỉ tốt như việc lắp đặt của nó, vì vậy các yêu cầu về hình dạng và các yêu cầu về độ sạch có trọng lượng bằng với giấy chứng nhận vật liệu.

Kiểm tra và đặt hàng

Một kế hoạch kiểm tra điển hình bao gồm kích thước và hình dạng trên một mẫu từ mỗi lô, một thử nghiệm chống nước hoặc khí nén, một thử nghiệm xoáy hoặc siêu âm cho các khiếm khuyết tường,và thử nghiệm làm phẳng để hiển thị độ dẻo daiGiấy chứng nhận 3.1 theo EN 10204 nên ghi số nhiệt, hóa học, độ bền kéo và năng suất, kéo dài và kết quả thử nghiệm không phá hoại, có thể truy xuất đến các ống được cung cấp.

Đơn đặt hàng phải nêu tiêu chuẩn, lớp, đường kính bên ngoài và tường 2 mm với độ khoan dung, chiều dài và thẳng, điều kiện giao hàng, yêu cầu bề mặt và độ sạch,và gói thử nghiệmThêm giới hạn hình tròn và kỳ dị không tốn kém khi hỏi và tránh giao hàng bị từ chối sau đó, đó là sự cải thiện chất lượng rẻ nhất có sẵn trên một đơn đặt hàng ống.

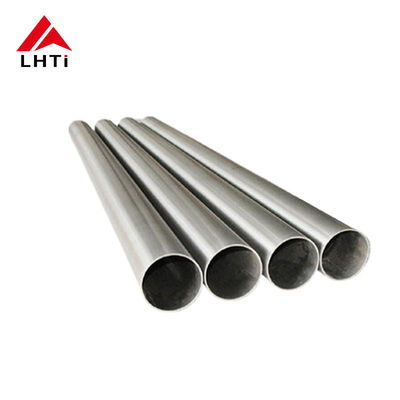

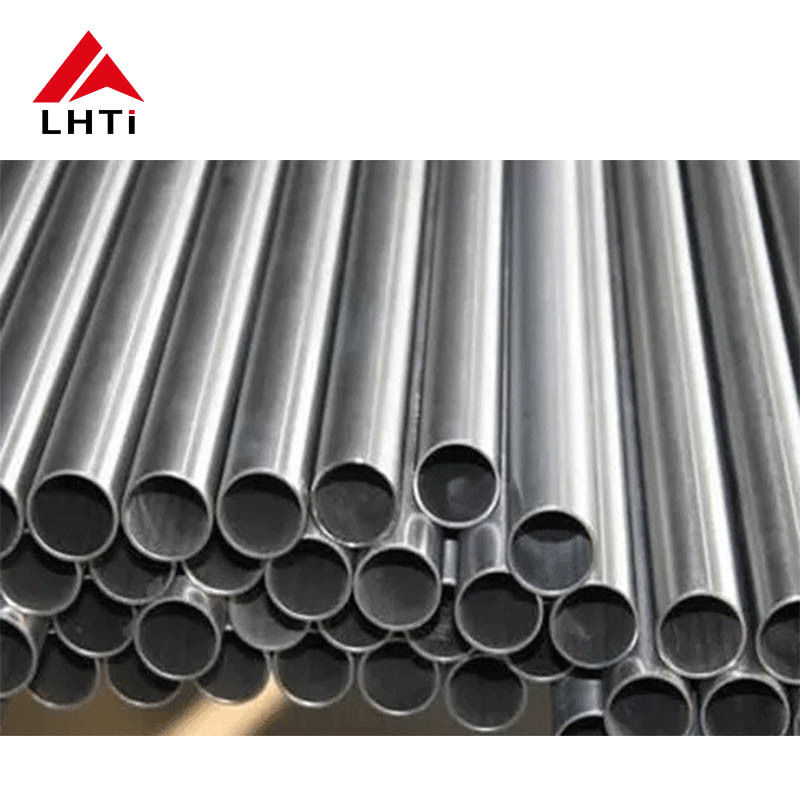

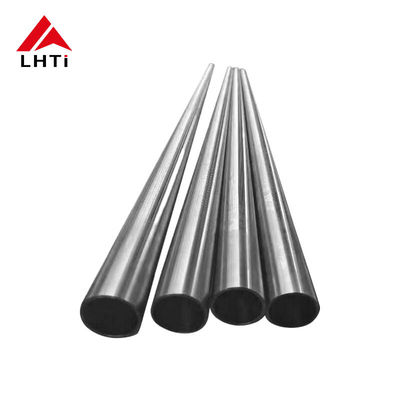

Hình ảnh sản phẩm
