Mặt bích titan tùy chỉnh phẳng làm theo bản vẽ

Tiêu chuẩn Titanium Flat Flange làm theo bản vẽ

Một miếng kẹp tùy chỉnh thường bắt đầu với một vấn đề mà không có danh mục giải quyết: một máy nhập khẩu mà vòi không phù hợp với bất kỳ bảng mét hoặc hoàng gia, một tàu cổ với một vòng tròn cuộn kỳ lạ,kết nối ống dẫn hình chữ nhật, hoặc một bộ sưu tập phải phù hợp bên trong một không gian mà một flange tiêu chuẩn sẽ không đi qua. câu trả lời là một flange phẳng gia công đến một bản vẽ, trong titanium, với lỗ,mô hình lỗ và độ dày được thiết lập bởi dự án chứ không phải bởi một bảng tiêu chuẩnCông việc kỹ thuật là chứng minh rằng hình dạng tùy chỉnh là an toàn như một tiêu chuẩn mà nó thay thế.

Những gì bản vẽ phải sửa chữa

Một bản vẽ để lại các mẫu lỗ như "đối với" không phải là một bản vẽ, đó là một yêu cầu cho một dự đoán.bởi vì các flange được kết thúc gia công trước khi bất cứ ai phát hiện ra rằng các lỗ cuộn là trên vòng tròn sai.

Thói quen chống lại tiêu chuẩn

Custom không phải là cách để tránh một lớp áp suất. nếu một đường được thiết kế cho lớp 300, các flange tùy chỉnh vẫn phải giữ lớp 300 ở nhiệt độ thiết kế,và độ dày phải được tính toán thay vì quy mô từ một miếng lót tiêu chuẩn nhỏ hơnKhi bộ phận tùy chỉnh là một vòm tròn đơn giản với mô hình cuộn chuẩn, con đường rẻ nhất là bắt đầu từ đúc chuẩn và sửa đổi lỗ,mà giữ độ dày danh nghĩa và chỉ thay đổi chế biến.

Độ dày được tính toán, không được sao chép

Một miếng kẹp phẳng không có trục cư xử như một tấm được hỗ trợ tại vòng tròn cuộn và được nạp bởi áp suất, do đó độ dày bắt nguồn từ áp suất thiết kế,phản ứng đệm và căng thẳng cho phép ở nhiệt độTitanium cho phép một tấm mỏng hơn không gỉ bởi vì Gr2 đạt 345 MPa độ kéo và Gr5 đạt 895 MPa, và bởi vì không có khoản trợ cấp ăn mòn để thêm:kim loại mà là ở đó khi lắp đặt là kim loại mà là ở đó ở cuối cuộc sốngĐó là một tiết kiệm thực sự trên một bộ phận tùy chỉnh dày, và đó cũng là lý do tại sao tính toán phải được ghi chép, vì bằng chứng về sự phù hợp là số học chứ không phải là một bảng tìm kiếm.

Một tấm mà được chế biến từ một bên sẽ uốn cong khi loại bỏ lớp căng thẳng,và một miếng kẹp không phẳng sẽ rò rỉ bất kể nó dày như thế nào- Bảng trống được gia công trên cả hai mặt, kiểm tra trên một tấm bề mặt hoặc CMM và khi hình dạng mỏng so với chiều rộng của nó,chuỗi cắt thô và kết thúc được sắp xếp để cân bằng căng thẳng còn lại.

Đường sản xuất

Ba tuyến đường bao gồm hầu hết các công việc tùy chỉnh. Bảng được cắt bằng máy phun nước hoặc laser, sau đó được gia công; nó phù hợp với các bộ phận phẳng, không tròn và áp suất vừa phải và cho phép tự do phác thảo rộng nhất.Một vòng cuộn hoặc rèn được sử dụng cho các vòm tròn với một trục, bởi vì hạt theo chu vi và nốt có thể dày hơn tấm. Một gần lưới rèn được sử dụng khi hình dạng và số lượng biện minh cho một die,và nó cho hành vi mệt mỏi tốt nhất bởi vì dòng chảy hạt theo hồ sơ thay vì được cắt qua.

Titanium thêm hai quy tắc vào danh sách đó.bởi vì ô nhiễm sắt từ một máy chung hiển thị sau đó như một bông rỉ sét hoặc như một trang web ăn mònVà bất kỳ hàn, bao gồm cả một hub hàn vào một tấm, được thực hiện dưới argon với các khớp thanh lọc, sau đó ướp,bởi vì một hàn màu trên titan là một bề mặt giàu oxy sẽ nứt dưới tải.

Chọn vật liệu cho công việc cực đoan

Gr2 là mặc định cho nhiệm vụ hóa học, hàng hải và lạnh. Gr5 được chọn khi sườn phải mỏng hơn hoặc nhiệt độ cao hơn, và nó máy tốt nhưng hàn cẩn thận hơn.Gr7 thêm palladium để giảm axit và clorua nóng, và Gr12 bao gồm axit làm giảm với chi phí thấp hơn. độ cứng khoảng HB 180 đến 215 là điển hình của Gr2 sưởi và là một kiểm tra hữu ích rằng bộ phận đã không bị ô nhiễm hoặc làm cứng,nhưng độ cứng không phải là một thông số kỹ thuật ăn mòn và không nên được sử dụng như một.

Kiểm tra và Điều thứ nhất

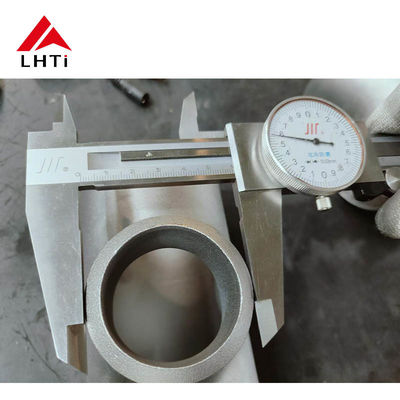

Một bộ phận tùy chỉnh được chấp nhận về kích thước, không phải về ngoại hình.tính phẳng và thô của mặt được ghi nhậnCác bộ phận tiếp theo được lấy mẫu trên các kích thước quan trọng và kiểm tra một trăm phần trăm trên giao diện.UT được sử dụng trên các phần nặngMột chứng chỉ 3.1 theo EN 10204, một báo cáo vật liệu và kích thước, và số thẻ được đánh dấu hoàn thành gói.

Bảo vệ giao diện trên trang web

Ngay cả một miếng kẹp hoàn hảo tùy chỉnh sẽ thất bại nếu nó được lắp đặt chống lại mặt giao phối sai.và sườn phải được thử nghiệm gắn vào một gauge hoặc vào phần giao phối nếu số lượng biện minh cho nó. Tại chỗ, ván được phù hợp với loại mặt, các bu lông được thắt chặt theo mô hình ngôi sao theo giai đoạn, và khớp được kiểm tra ở áp suất hoạt động.Vì vậy, các sợi có chứa một hợp chất chống co giật, và các nút thép được bảo vệ hoặc thay thế bằng lớp chống ăn mòn.

Đặt hàng một miếng vòm titanium tùy chỉnh

Gửi bản vẽ có kích thước, chất lượng, áp suất và nhiệt độ thiết kế, loại mặt, kết thúc bề mặt, đánh dấu và danh sách tài liệu.ngày giao hàng và liệu có yêu cầu một bài viết đầu tiên. Nếu bản vẽ không phải là cuối cùng, gửi kích thước bộ phận kết hợp và hạn chế mà lái xe thiết kế,bởi vì một sườn được thiết kế xung quanh giao diện thực sự là rẻ hơn hai lần lặp lại của gia công và một vận chuyển hàng không.

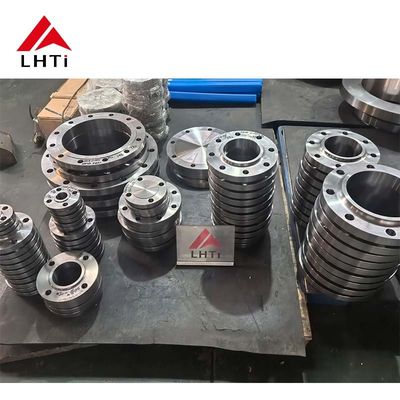

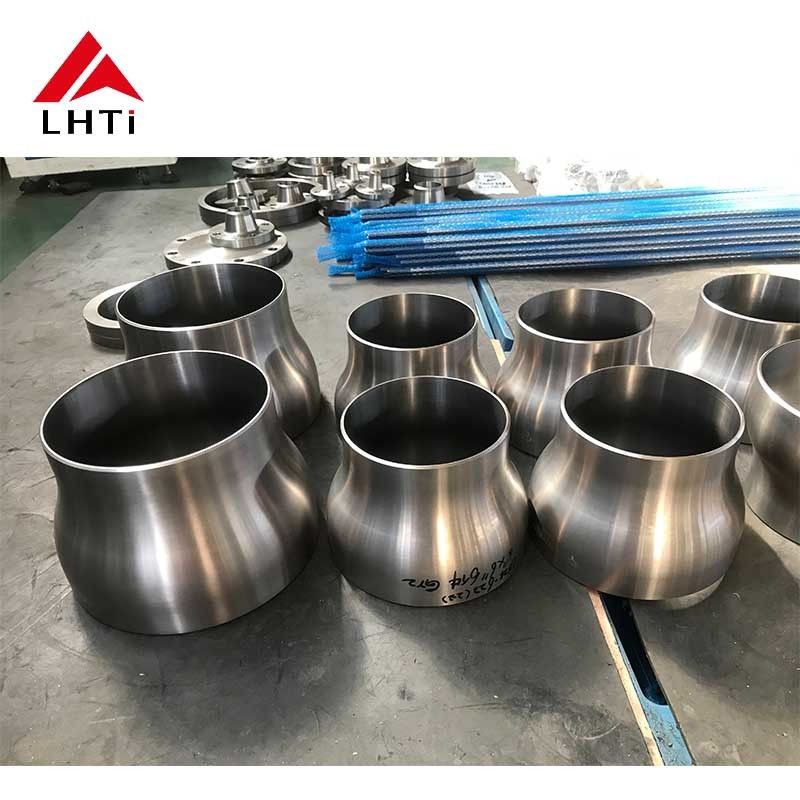

Hình ảnh sản phẩm
