Mắt kính Titanium cho đường dây áp suất cao

Mắt kính Titanium cho đường dây áp suất cao

Một tấm kính mù, còn được gọi là một hình ảnh 8 mù, là thiết bị cách ly duy nhất mà vẫn bị khóa trong đường dây trong khi nó thay đổi trạng thái. một nửa là một đĩa rắn chặn lỗ,nửa còn lại là một vòng tròn mở cho phép dòng chảy đi qua, và cả hai đều được nối với nhau bằng một mạng lưới để cùng một khớp có thể được lắc từ đóng vào mở mà không phá vỡ ống.Trong dịch vụ áp suất cao mà tính năng duy nhất là những gì làm cho nó đáng thêm độ dày, bởi vì cách ly tích cực được đạt được với một thay đổi vỏ thay vì một cái lưỡi, một tấm rèm và một khoảng cách riêng biệt được giữ trong kho.

Các bộ phận và chức năng của mỗi bộ phận

Bề mặt mang đĩa và vòng là mặt niêm phong, và cả hai đều được chế biến để kết thúc giống như sợi vạt giao phối.Đó là chi tiết phân biệt một chiếc kính mù từ một cặp đĩa được cắt từ tấm: hai nửa phải bằng phẳng, song song và ở khoảng cách chính xác, hoặc khớp sẽ rò rỉ ở một bên của chuyển đổi.

Cách nó khác với những tấm rèm đường khác

Sự khác biệt thực tế là số khớp phải được làm lại mỗi lần thay đổi.tập hợp xoay và cùng một khớp đóng với các miếng dán mới trên cả hai mặtMột con chèo cần khớp mở, chổi được loại bỏ, một khoảng cách được lắp đặt và khớp đóng lại,mà là nhiều công việc và nhiều cơ hội để làm hỏng một mặt trong một nhà máy nơi mà các dòng đang được đưa trở lại phục vụ trong vội vàng.

Lớp độ dày và áp suất

ASME B16.48 bao gồm các đường trống và bảng các kích thước đi kèm với các lớp vòm tiêu chuẩn, trong khi B16.5 điều chỉnh các vòm giao phối.vì vậy nó cư xử như một tấm phẳng dưới áp suất, và độ dày phải đáp ứng cả kích thước bảng và tính toán ở nhiệt độ thiết kế.Một màn màn có kích thước cho lớp 150 ở môi trường xung quanh không tự động phù hợp với cùng một đường dây ở 250 C, bởi vì căng thẳng cho phép của titan giảm theo nhiệt độ trong khi áp suất không.

Titanium giúp đỡ ở đây. Gr2 ở độ kéo 345 MPa và Gr5 ở 895 MPa cho phép một đĩa mỏng hơn so với một loại không gỉ của cùng một lớp, và mật độ 4,51 so với 8.00 gram mỗi cm3 có nghĩa là màn màn hoàn thành là khoảng một nửa trọng lượng của không gỉ tương đươngTrên một cái mù lớn sự khác biệt đó quyết định liệu hai người có thể lắc nó hoặc liệu một khối chuỗi phải được dàn xếp.

Sự thay đổi kỷ luật

Màn mắt chỉ an toàn như các thủ tục xung quanh nó. đường dây được cô lập, áp suất, cống và chứng minh trống trước khi khớp được chạm vào. khớp sau đó được mở, các ván cũ được loại bỏ,lắp ráp xoay để nửa chính xác ngồi trong lỗ, gắn các miếng đệm mới và các bu lông được thắt lại theo mô hình ngôi sao.và đường dây không được đưa trở lại hoạt động cho đến khi khớp đã được kiểm tra rò rỉ ở áp suất hoạt động.

Ba chi tiết gây ra hầu hết các vấn đề. thứ nhất là tái sử dụng một miếng đệm, không bao giờ reseal trên một mặt titanium. thứ hai là một mạng lưới mà làm bẩn các vạch đường kính bên ngoài,ngăn chặn người mù ngồi phẳng. Thứ ba là chiều dài của bu lông: một mắt kính mù cộng với hai miếng dán dày hơn so với một khớp sườn đơn, vì vậy các nút phải đủ dài để cung cấp sự tham gia toàn bộ sợi trên cả hai nốt.

Mặt, Gaskets và Bolting

Mặt nâng lên với vỏ bọc xoắn ốc là sự sắp xếp bình thường cho áp suất cao, và mặt khớp vòng được sử dụng khi lớp và hậu quả biện minh cho một vòng kim loại.Titanium galls đối với titanium, do đó, các nút mang một hợp chất chống bắt giữ, và 12 đầu đinh điểm thường được chỉ định nơi chìa khóa chỉ có thể xoay một vài độ trong một cột ống đông đúc,bởi vì họ cung cấp nhiều vị trí tham gia hơn một hạt hexCác nút thép là chấp nhận được nếu các sợi được bảo vệ, nhưng các flange titanium sẽ tồn tại lâu hơn một số bộ của họ.

Nhiệt độ và lựa chọn vật liệu

Phạm vi được công bố cho những tấm rèm này là từ -250 đến 800 độ F, khoảng từ -157 đến 427 độ C, bao gồm quá trình đông lạnh và quá trình nóng.Gr7 khi có axit giảm hoặc clorua nóng, và Gr5 nơi độ dày đĩa hoặc lớp đòi hỏi sức mạnh. biến đổi alpha beta của titan nằm gần 890 C, cao hơn nhiều so với bất kỳ nhiệt độ hoạt động,vì vậy nó là một sự xem xét sản xuất hơn là một giới hạn thiết kếĐiều quan trọng là hàn, nếu có, được thực hiện dưới argon và sau đó ướp, bởi vì một hàn bị ô nhiễm trên một áp suất giữ mù là một điểm bắt đầu nứt.

Kiểm tra và đánh dấu

Các đĩa được kiểm tra bởi UT nếu phần nặng, mặt niêm phong được kiểm tra bởi PT sau khi gia công và nhiệt được xác nhận bởi PMI.Vị trí và trọng lượng web được ghi lạiMột chứng chỉ 3.1 theo EN 10204 liên kết các sản phẩm hoàn thành với nhiệt,và số thẻ là những gì cho phép một kế hoạch bảo trì tìm đúng màn trong một cửa hàng của các tấm trông tương tự.

Đặt hàng cho người mù mắt

Cho số dòng, tiêu chuẩn và lớp vòm, kích thước, loại mặt, áp suất thiết kế và nhiệt độ, lớp, và vị trí mà người mù sẽ thường ngồi.điểm nângNếu rèm sẽ được vận hành thường xuyên, nói như vậy,bởi vì một tấm rèm được lắc hai lần một năm có thể nặng hơn và đơn giản hơn so với một cái được thay đổi mỗi lần tắt, và chi tiết xử lý đáng để thỏa thuận trước khi bản vẽ được phát hành.

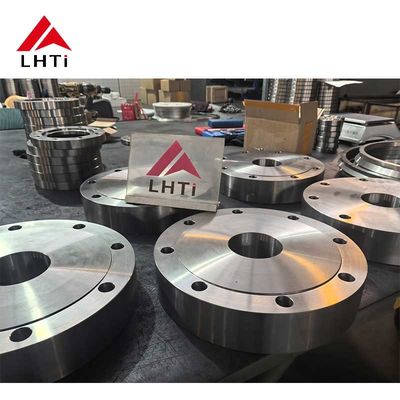

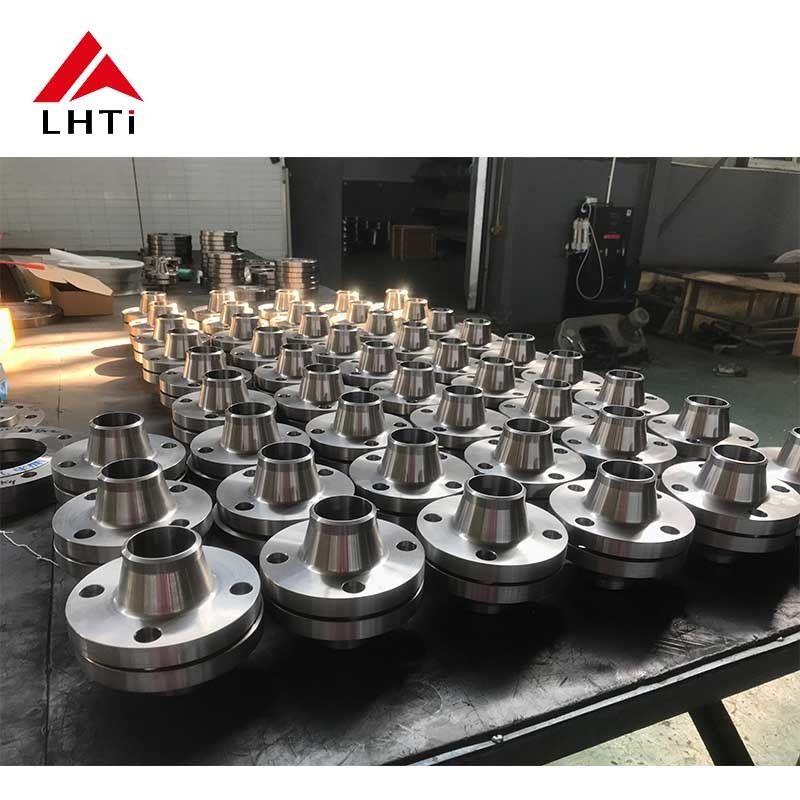

Hình ảnh sản phẩm
