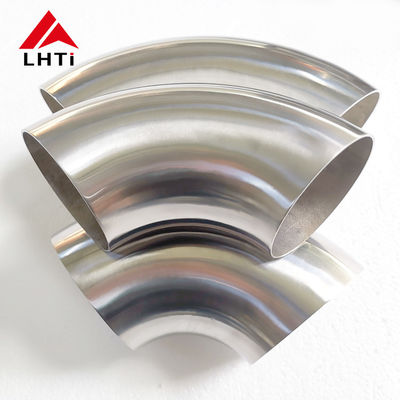

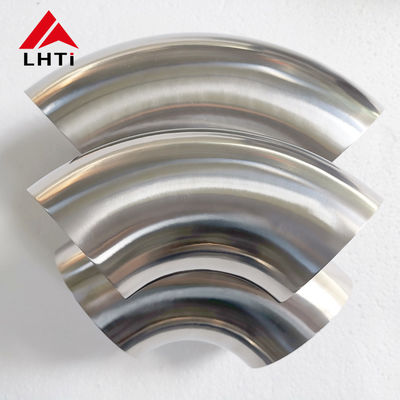

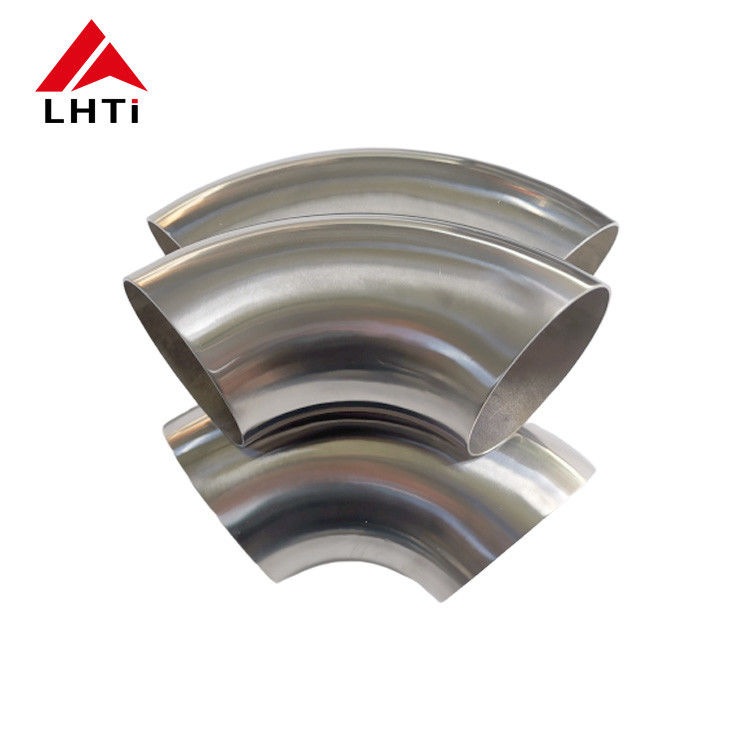

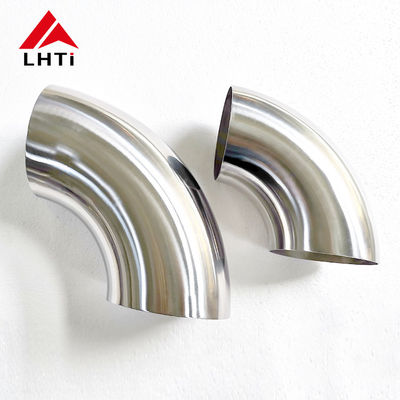

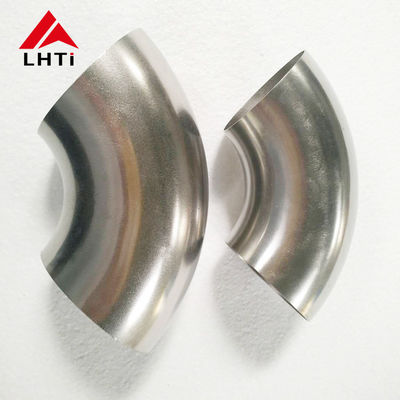

Gr2 Titanium Mandrel Bend 90 độ
Khi một ống titan tường mỏng được kéo xung quanh một ống cũ mà không có hỗ trợ bên trong,bán kính bên trong gấp lại và phần trở nên hình bầu dục, và trên một bức tường ống xả 1,5 mm mà thiệt hại là vĩnh viễn. một cong mandrel sử dụng một mandrel quả cầu phân đoạn bên trong ống, một đệm lau đằng sau cái đầu tiên và một đệm áp suất giữ bên ngoài,để kim loại chảy thay vì sụp đổNhững đường cong 90 độ được làm từ ống Gr2 trong đường kính bên ngoài 1,5 inch đến 2 inch, với tường 1,2 mm đến 3 mm đến kích thước ASME B16.9 và ASTM B363.
Chú thỏ thực sự làm gì
Ba công cụ chia sẻ công việc. Các mandrel hỗ trợ bên trong của đường cong để ống không thể phẳng. Die lau ngăn chặn vật liệu tích tụ lên phía trước của đường cong,đó là những gì tạo ra các nếp nhăn trên bán kính bên trongCác die áp lực kiểm soát các bức tường bên ngoài và, cùng với đẩy, cung cấp vật liệu vào đường cong để các bức tường bên ngoài không mỏng hơn giới hạn.Loại bỏ bất kỳ một trong số họ và kết quả là có thể đo lường: sự gia tăng trứng cá, tăng mỏng tường, hoặc nếp nhăn xuất hiện.
| Điểm hình học | Giá trị điển hình | Chuyện gì sẽ xảy ra nếu nó ra ngoài |
|---|---|---|
| bán kính đường trung tâm | 1D, 1.5D hoặc 2D của đường kính bên ngoài | Khoảng bán kính chặt chẽ hơn làm mỏng bức tường bên ngoài nhanh hơn |
| Mức độ mỏng của tường bên ngoài | Tối đa từ 10 đến 12% ở extrados | Dưới bức tường tối thiểu, đường cong trở thành điểm yếu. |
| Trứng ở đường cong | Tối đa 5% | Ra khỏi đầu tròn không phù hợp với ống thẳng |
| Chiều cao nếp nhăn tại intrados | 00,5% đường kính tối đa | Các nếp nhăn bẫy ngưng tụ và bắt đầu nứt mệt mỏi |
| Độ dung nạp góc | cộng hoặc trừ 0,5 độ | Vùng và lỗ treo sẽ không thẳng hàng |
| Chiều dài tiếp xúc thẳng | 1.5D tối thiểu ở mỗi đầu | Không đủ chiều dài để kẹp và hàn mà không bị biến dạng |
Tại sao Gr2 phù hợp với công việc xả
Gr2 có mật độ 4,51 g/cm3 so với 7,85 cho thép, vì vậy một hệ thống xả titan nặng ít hơn khoảng 40% so với hệ thống thép mà nó thay thế,và trọng lượng ngồi cao và ở phía sau nơi nó quan trọngTính dẫn nhiệt của nó thấp, giữ cho khí thải nóng và giúp xúc tác tắt đèn, và bức tường có thể mỏng hơn vì titan không cần một khoản trợ cấp ăn mòn chống lại ngưng tụ.Bộ phim oxit cũng có màu sậy và màu xanh mà nhiều khách hàng muốn trên một ống xả có thể nhìn thấy, và màu sắc đó có thể được kiểm soát bằng cách bảo vệ khí và nhiệt đầu vào trong quá trình hàn.
Mức độ mỏng của tường là số lượng cần xác định
Ở độ cong 90 độ, bức tường bên ngoài mỏng hơn và bức tường bên trong dày hơn; điểm mỏng nhất nằm ở khoảng 45 độ quanh độ cong.Vì vậy, bản vẽ nên nói liệu bức tường danh nghĩa hoặc bức tường tối thiểu sau khi uốn là con số chấp nhậnNếu tối thiểu là quan trọng, bắt đầu từ một ống dày hơn hoặc mở bán kính đến 1.5D. Quy tắc tương tự áp dụng cho các đường cong 180 độ trở lại, nơi hiệu ứng tăng gấp đôi.
Chuẩn bị phạm vi và kết thúc
Các đường cong được cung cấp với các đầu hàn cắt đơn giản, chọc hoặc ổ ổ cắm.đầu nhọn được sử dụng khi một bức tường dày hơn cần một khoảng trống rễMỗi đường cong được cắt theo chiều dài tiếp xúc trên bản vẽ, bởi vì một đường cong cắt ngắn không thể phục hồi tại chỗ.
| Điểm | Phạm vi cung cấp |
|---|---|
| góc uốn | 45, 90 và 180 độ |
| Chiều kính bên ngoài | 1.5 inch đến 2 inch, kích thước khác theo yêu cầu |
| Độ dày tường | 1.2 mm đến 3 mm |
| Xanh uốn cong | 1D đến 2D |
| Kết thúc kết thúc | Vòng cắt đơn giản, chọc hoặc hồ sơ để hàn ổ cắm |
| Bề mặt | Chảo và đánh bóng, loại bỏ sắc thái nhiệt |
| Tiêu chuẩn | Kích thước ASME B16.9, phụ kiện ASTM B363 |
| Kiểm tra | Báo cáo kích thước, PMI, thử nghiệm của bên thứ ba theo yêu cầu |
Thiết bị và hàn
Titanium ống xả và ống xử lý được hàn dưới argon với mặt sau được thanh lọc xuống dưới khoảng 50 ppm oxy.không bao giờ một bánh xay đã chạm vào thép carbon, và giữ khoảng cách khớp dưới 0,2 mm. Kẹp ở hai nơi, kiểm tra góc chống lại vật cố định, sau đó hoàn thành khớp mà không phá vỡ thanh lọc.một màu xanh hoặc màu xám có nghĩa là tấm chắn đã thất bại và khớp nên được cắt ra, bởi vì một hàn bị ô nhiễm sẽ nứt ở chu kỳ nhiệt đầu tiên.
Kiểm tra, đóng gói và đặt hàng
Mỗi đường cong được kiểm tra về góc, bán kính đường trung tâm, độ bầu dục và độ dày tường, và một báo cáo kích thước đi cùng với lô hàng.Nhận dạng vật liệu tích cực và kiểm tra của bên thứ ba có sẵn theo yêu cầu. Xác định đường kính bên ngoài, tường, góc, bán kính đường trung tâm, kết thúc cuối cùng và tiêu chuẩn theo đơn đặt hàng, ví dụ: 2 inch OD x 2 mm tường Gr2 90 độ cong, 1.5D, đầu đơn giản, ASTM B363.Bends được đóng gói trong các trường hợp gỗ dán với đầu được nắp để lỗ giữ sạch trong quá trình vận chuyển.
