| Tên thương hiệu: | LHTi |
| Số mẫu: | Vòng tùng Titanium |
| MOQ: | 100 cái |
| Giá: | có thể đàm phán |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |
| Khả năng cung cấp: | 100-200 tấn/tấn mỗi tháng |
Mặt bích trượt DN15 ASME B16.5 Lớp 150 bằng Titan
DN15, hoặc 1/2 inch, là kích thước nhỏ nhất được liệt kê trong ASME B16.5, và mặt bích trượt ở kích thước này hiếm khi bị giới hạn bởi định mức áp suất của nó. Điều quyết định liệu mối nối có tồn tại được hay không là sự vừa vặn giữa lỗ mặt bích và thành của ống liền mạch 1/2 inch mà nó trượt vào, và hai mối hàn góc giữ nó ở đó. Mặt bích này được gia công từ titan loại 2 hoặc loại 7 và được cung cấp với mặt nâng, sẵn sàng để ghép với ống liền mạch 1/2 inch tương ứng.
Thành ống quyết định mối nối
Mặt bích trượt được định vị bởi ống, không phải bởi ổ cắm gia công, vì vậy lỗ phải đủ lớn để trượt ống ra ngoài với đủ khoảng hở để trượt vào khi nguội và vẫn còn đủ mối hàn để đắp. Ống Lịch trình 10S cỡ 1/2 inch có thành dày khoảng 2,8 mm; lịch trình 80S dày hơn 5 mm. Với thành mỏng, nguy cơ là cháy thủng và mối hàn góc lõm bị nứt ở mép. Với thành dày, mặt bích hấp thụ nhiều nhiệt hơn và mặt nâng có thể bị biến dạng đủ để rò rỉ tại đường gioăng. Cả hai đều là các biến số hàn, không phải biến số vật liệu, đó là lý do tại sao lịch trình ống nên được nêu rõ khi đặt hàng.
Dữ liệu mặt bích
| Kích thước danh nghĩa | DN15 / 1/2 inch |
| Tiêu chuẩn | ASME B16.5, lớp 150 |
| Loại | Trượt, mặt nâng |
| Vật liệu | Titan tinh khiết thương mại Gr2 hoặc Gr7 Ti-0.2Pd |
| Khớp ống | Ống liền mạch 1/2 inch, lịch trình 10S đến 80S |
| Mặt nâng | Chiều cao 2 mm, có rãnh hoặc nhẵn theo yêu cầu |
| Hàn | Hàn góc bên trong và bên ngoài trục |
| Kiểm tra | PMI, đo kích thước, thủy lực theo yêu cầu |
| Chứng nhận | Chứng nhận nhà máy EN 10204 3.1 |
Loại 2 hoặc Loại 7
Loại 2 bao gồm hầu hết các ứng dụng: nước biển, nước muối, nước làm mát có clo, định lượng hypochlorite và đường ống cấp thực phẩm, nơi kim loại tinh khiết thương mại thụ động hóa và giữ sạch. Loại 7 bổ sung 0,12 đến 0,25 phần trăm palladium, làm tăng khả năng phân hủy trong các axit khử như axit clohydric và trong dịch vụ clorua nóng nơi Loại 2 sẽ bắt đầu bị ăn mòn. Đối với đường ống DN15, sự khác biệt về chi phí là nhỏ, vì vậy lựa chọn nên theo hóa học của trường hợp xấu nhất thay vì trường hợp bình thường.
Lớp 150 là định mức ở nhiệt độ môi trường. Khi nhiệt độ đường ống tăng lên, áp suất cho phép giảm xuống, vì vậy nhánh 1/2 inch nóng cần bảng định mức thay vì con số chính. Titan cũng có hệ số giãn nở nhiệt thấp so với thép không gỉ, giúp tải bu lông ổn định hơn trong chu kỳ nóng lên và nguội đi.
Hàn mặt bích trượt DN15
Vì bộ phận nhỏ, lượng nhiệt đầu vào mỗi lần hàn quan trọng hơn trên mặt bích lớn. Hàn điểm mặt bích vuông góc với ống, kiểm tra độ lệch mặt bằng thước thẳng, sau đó hàn mối hàn góc bên trong trước và mối hàn góc bên ngoài sau, xen kẽ các mặt để lực kéo cân bằng. Giữ hồ quang cách xa mặt nâng. Vòng làm mát hoặc khăn ẩm phía sau trục giữ cho mặt phẳng, và làm nguội chậm sau lần hàn cuối cùng tránh vùng cứng, dễ nứt mà làm nguội bằng không khí có thể để lại trong các phần dày hơn. Tẩy rửa sau khi hàn phục hồi màng thụ động tại vết nhiệt.
Kiểm tra và đóng gói
Mỗi lô được kiểm tra kích thước theo B16.5, xác định vật liệu dương trên trục và truy xuất nguồn gốc đến số lô, và đóng gói trong hộp gỗ dán với mặt được bảo vệ để các rãnh đến nguyên vẹn. Mặt bích được báo giá theo kích thước, lớp, loại và lịch trình ống, và có thể thêm gioăng và bộ bu lông phù hợp vào cùng một lô hàng nếu đường ống được lắp ráp như một đơn vị.

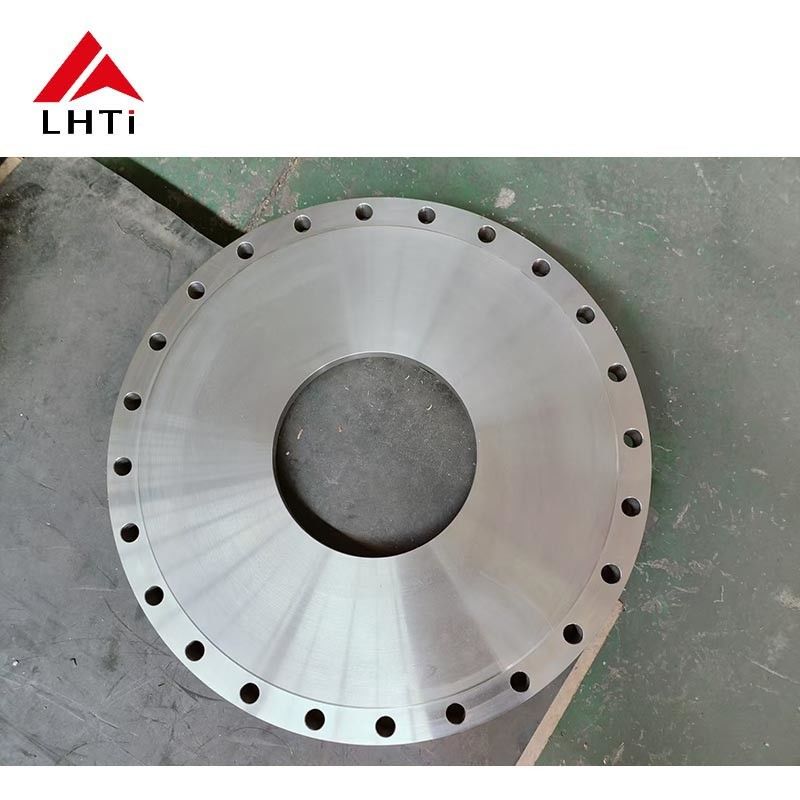

Hình ảnh sản phẩm
