| Tên thương hiệu: | LHTi |
| Số mẫu: | Vòng tùng Titanium |
| MOQ: | 100 cái |
| Giá: | có thể đàm phán |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |
| Khả năng cung cấp: | 100-200 tấn/tấn mỗi tháng |
Đường ống dẫn SORF Titanium Flange ASME B16.5 lớp 150
Một sợi dây lót rò rỉ trên một đường ống titan hầu như không bao giờ là một sự cố vật liệu. đó là một sự cố khớp: một mặt không song song, một gasket đã được nén quá mức,Bốt bị thắt chặt trong một lần đi vòng trònMô hình SORF làm cho tất cả những điều này dễ dàng kiểm soát hơn, đó là lý do tại sao nó là lựa chọn mặc định trên các đường ống titan áp suất thấp.Những gì sau đây là làm thế nào các khớp nên được xây dựng và kiểm tra trên trang web.
Chuẩn bị trước khi hàn
Trượt sườn trên ống, đặt đầu ống trở lại từ mặt bằng 1 đến 2mm để các chỗ ngồi gasket trên sườn và không phải trên hàn,và kiểm tra rằng mặt là vuông với trục ống với một vuông máy móc trong hai mặt phẳng 90 độ cách nhauNếu đường ống phải được kéo hơn khoảng 1mm trên 100mm chiều dài để đáp ứng các vòm, cắt và sửa lại thay vì căng khớp.Một đường ống titan là đủ vãi để một áp lực phù hợp sẽ mùa xuân trở lại sau khi các bu lông được giải phóng và để lại các ván lỏng.
Phối hai vỏ filet
Bắn vào bốn nơi, hàn các filet bên trong đầu tiên nơi tiếp cận cho phép, sau đó các filet bên ngoài trong hai bước.một sắc thái nhiệt là rơm sáng là chấp nhận được, một oxit màu xanh hoặc màu xám là không, và hàn nên được làm sạch bằng một bàn chải không gỉ dành riêng cho titan.vì vậy một chiếc nhẫn mát mẻ đồng hoặc một miếng vải ướt đằng sau miếng lót giữ cho khuôn mặt phẳng.
Danh sách kiểm tra chung đường ống
| Mặt miếng lót | Quảng vuông để ống trong vòng 0,5 độ, không có dấu hiệu quang, nắp bảo vệ được tháo ra chỉ khi phù hợp |
| Ghi đệm | Toàn bộ khuôn mặt hoặc vết thương xoắn ốc như đã chỉ định; chỉ có một miếng dán, không bao giờ xếp hai |
| Ống bốc bốc | Bột dựa trên molybdenum hoặc PTFE trên mặt sợi và mặt hạt, không bao giờ trên mặt sợi |
| Tắt chặt | Kẹp tất cả các bu lông, sau đó 30, 60 và 100% mô-men xoắn trong một mô hình chéo |
| Kiểm tra khoảng cách | Bộ đo cảm biến ở bốn điểm xung quanh khớp trước mô-men xoắn cuối cùng |
| Hydrotest | 1.5 lần áp suất thiết kế trên phần, giữ 10 phút, mặt khô và kiểm tra lại |
Tại sao Titanium thay đổi các quy tắc đinh
Titanium có mô-đun thấp hơn thép, vì vậy một sợi vòm titanium sẽ lệch nhiều hơn dưới cùng một tải trọng cuộn và khớp ít dung nạp với một vòm mềm.tuân theo các giá trị mô-men xoắn được đưa ra cho lớp bu lông thay vì cho một vòm thép có cùng kích thước, và quay trở lại khớp sau chu kỳ nhiệt đầu tiên.một bộ cách nhiệt với tay áo và vòi ngăn chặn thép ăn mòn galvanically chống lại mặt titanium.
Thông tin chi tiết về nguồn cung
Flanges được cung cấp ở lớp 2 cho dịch vụ đường ống chung và lớp 7 khi môi trường là axit giảm.mặt ở dạng nâng hoặc phẳngMỗi mảnh được đánh dấu với lớp, kích thước, lớp và số nhiệt và tàu với một chứng chỉ EN 10204 3.1 và một báo cáo kích thước theo ASME B16.5. Gaskets, bộ cuộn inch và một thẻ mô-men xoắn có thể được đóng gói với đơn đặt hàng để khớp không phải là chờ đợi một giao hàng thứ hai.

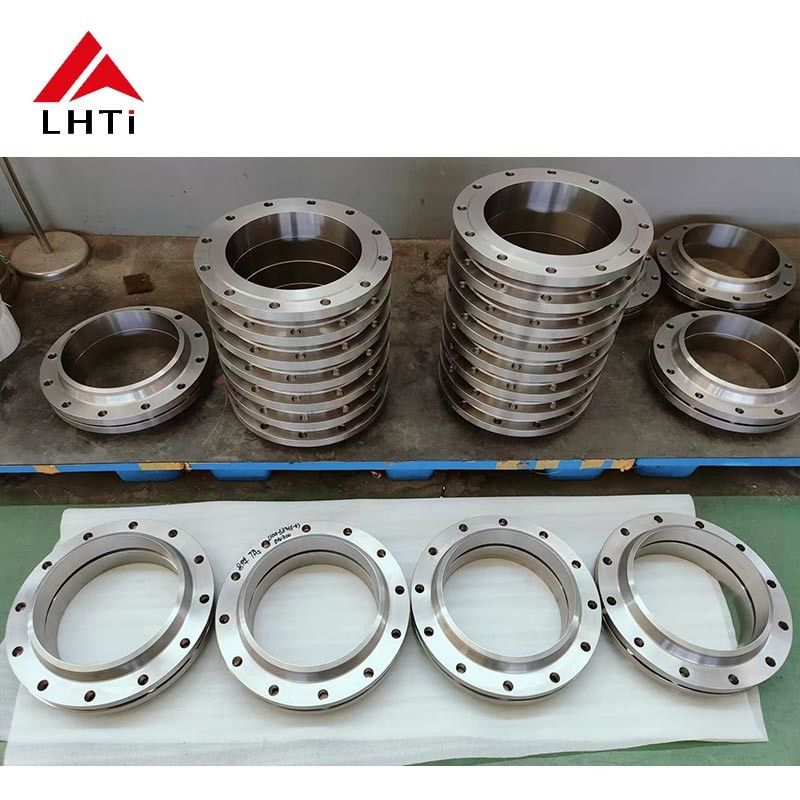

Hình ảnh sản phẩm
