| Tên thương hiệu: | LHTi |
| Số mẫu: | Vòng tùng Titanium |
| MOQ: | 100 cái |
| Giá: | có thể đàm phán |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |
| Khả năng cung cấp: | 100-200 tấn/tấn mỗi tháng |
Mặt bích Titan ASME B16.5 Lớp 150 Gr5 Gr7
Hầu hết các mặt bích titan được sản xuất ở Cấp 2 vì nó rẻ và dễ gia công. Trang này dành cho hai trường hợp Cấp 2 không phù hợp: đường ống mà mặt bích phải chịu áp suất cao hoặc tải trọng cơ học lặp đi lặp lại, và đường ống có môi chất là axit khử tấn công cấp tinh khiết. Cả hai đều được cung cấp theo kiểu mặt bích trượt ASME B16.5 Lớp 150 với mặt nâng, vì vậy gioăng, bu lông và lịch trình gioăng đã sử dụng trên nhà máy không cần phải thay đổi.
Gr5 cho Độ bền trong Không gian Nhỏ hơn
Cấp 5, Ti-6Al-4V, đạt 895 MPa kéo và 828 MPa chảy, gấp khoảng hai lần rưỡi Cấp 2. Trong mặt bích, điều đó có nghĩa là cùng một mối nối có thể được thực hiện với ít kim loại hơn, đó là lý do tại sao Gr5 được chọn trên các bộ skids nhỏ gọn, trên các bộ chia áp suất cao và trên thiết bị mà mặt bích phải nằm trong một không gian chật hẹp. Hợp kim này cũng giữ được độ bền ở khoảng 400 C, vì vậy mặt bích Gr5 vẫn cứng trong khi mặt bích titan tinh khiết bắt đầu bị chảy dưới tải trọng bu lông.
Gr7 cho Axit Khử
Cấp 7 bổ sung 0,12 đến 0,25 phần trăm palladium. Palladium làm tăng tiềm năng ăn mòn của lớp bề mặt, vì vậy kim loại giữ được lớp thụ động của nó trong môi trường khử nơi Cấp 2 sẽ bị hòa tan: axit clohydric, axit sulfuric ở nồng độ vừa phải, nước muối clorua nóng và một số axit hữu cơ. Mặt bích Gr7 phổ biến trên các cánh tay dỡ axit, dây chuyền tẩy rửa và nhà máy clo kiềm nơi đường ống đã là Gr7 và mặt bích Cấp 2 sẽ trở thành điểm yếu nhất trong hệ thống.
Gr5 và Gr7 Tổng quan
| Thành phần cơ bản | Gr5 Ti-6Al-4V; Gr7 Ti-0.15Pd thương mại tinh khiết |
| Độ bền kéo | Gr5 895 MPa tối thiểu; Gr7 345 MPa tối thiểu |
| Độ bền chảy | Gr5 828 MPa tối thiểu; Gr7 275 MPa tối thiểu |
| Độ giãn dài | Gr5 10 phần trăm tối thiểu; Gr7 20 phần trăm tối thiểu |
| Độ cứng | Gr5 khoảng 33 HRC; Gr7 khoảng 24 HRC |
| Đặc tính ăn mòn | Gr5 tốt trong môi trường oxy hóa và biển; Gr7 tốt nhất trong axit khử |
| Khả năng hàn | Gr5 tốt với que hàn phù hợp; Gr7 xuất sắc, phù hợp với quy trình Gr2 |
Chi tiết ASME B16.5 Quan trọng tại Công trường
Mẫu bu lông là mẫu inch, vì vậy gioăng ASME Lớp 150 và bu lông inch phù hợp mà không cần bộ chuyển đổi, không giống như mặt bích DIN có kích thước tương tự. Lớp 150 bao gồm nhiều kích cỡ ở áp suất thấp; trên khoảng 180 C, áp suất cho phép giảm và mẫu Lớp 300 thường được chỉ định thay thế. Mặt bích trượt được hàn bằng hai mối hàn góc, phù hợp với việc chế tạo tại công trường, trong khi cổ hàn cùng cấp được sử dụng khi mối nối chịu tải trọng chu kỳ hoặc khi yêu cầu chụp X-quang.
Mặt, Đánh dấu và Kiểm tra
Mặt nâng được gia công với chiều cao 2mm với độ hoàn thiện 125 đến 250 AARH, và phiên bản mặt phẳng có sẵn cho gioăng toàn mặt. Mỗi mặt bích được đóng dấu với cấp, kích thước, lớp và số mẻ, và số mẻ được lặp lại trên chứng chỉ để vật liệu có thể được truy xuất qua quá trình nấu chảy và rèn. Có sẵn kiểm tra siêu âm vật liệu ban đầu và kiểm tra thẩm thấu các mặt gia công, và báo cáo kích thước theo ASME B16.5 được cấp với mỗi lô. Kích thước từ 1/2 inch đến 24 inch, đóng gói mặt đối mặt trong các hộp gỗ dán.

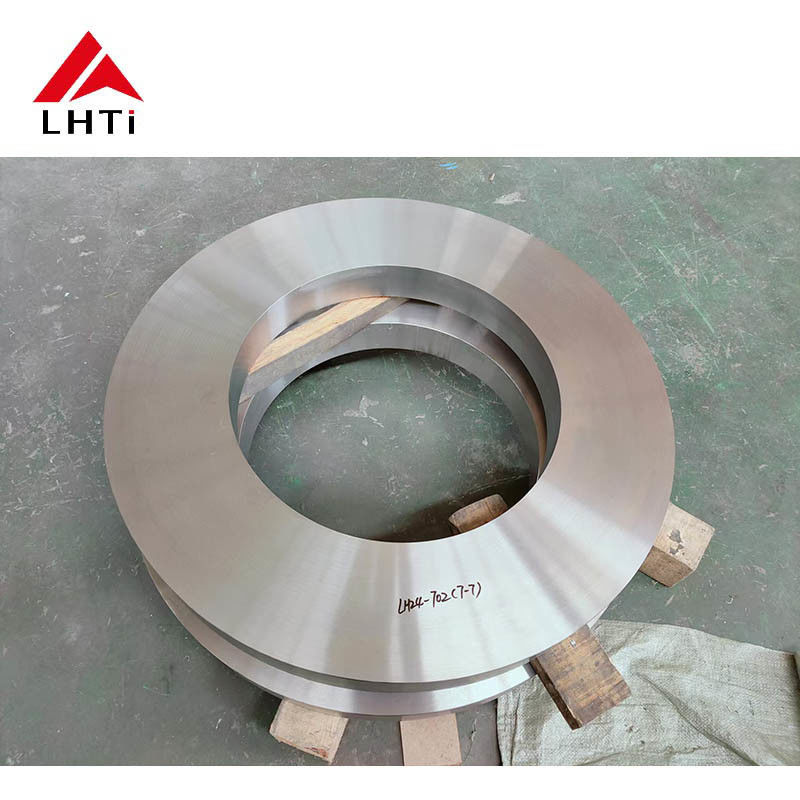

Hình ảnh sản phẩm
