| Tên thương hiệu: | LHTi |
| Số mẫu: | Vòng tùng Titanium |
| MOQ: | 100 cái |
| Giá: | có thể đàm phán |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union |
| Khả năng cung cấp: | 100-200 tấn/tấn mỗi tháng |
Mặt bích trượt ASME B16.5 bằng Titan Lớp 150
Mặt bích trượt là lựa chọn thực tế khi cần xây dựng đường ống titan mà không có máy hàn đối đầu tại chỗ. Ống đi qua lỗ khoan và được hàn góc ở cả hai mặt, do đó mặt bích được định vị và hàn tạm bằng mắt thường thay vì căn chỉnh với lỗ khoét gia công. Trang này bao gồm phiên bản ASME B16.5 lớp 150 ở các loại Hợp kim 1, Hợp kim 2 và Hợp kim 12, với mặt nâng cho các mối nối có gioăng và mặt phẳng cho gioăng toàn mặt hoặc ghép với gang.
Cách tạo mối nối trượt
Lỗ khoan được gia công lớn hơn đường kính ngoài của ống khoảng 1mm đối với các kích thước lên đến 4 inch, do đó mặt bích trượt vào vị trí và đầu ống được đặt bằng phẳng với mặt bích. Hai mối hàn góc, một ở bên trong và một ở bên ngoài, chịu tải; bộ phận lắp ráp này chắc chắn hơn mối nối ren và cần ít chuẩn bị hơn nhiều so với mối hàn đối đầu. Vì ống không cần cắt theo chiều dài chính xác, mặt bích trượt có thể dung sai sai số đo lường tại chỗ và dễ dàng thay thế trên đường ống hiện có.
Kích thước Lớp 150 theo ASME B16.5
| NPS | Đường kính ngoài. | Độ dày | Vòng bu lông | Bu lông |
| 1/2 inch | 89 mm | 11.2 mm | 60.5 mm | 4 x M12 |
| 1 inch | 108 mm | 14.2 mm | 79.5 mm | 4 x M12 |
| 2 inch | 152 mm | 19.1 mm | 120.7 mm | 4 x M16 |
| 3 inch | 190 mm | 23.9 mm | 152.4 mm | 4 x M16 |
| 4 inch | 229 mm | 23.9 mm | 190.5 mm | 8 x M16 |
| 6 inch | 279 mm | 25.4 mm | 241.3 mm | 8 x M20 |
| 8 inch | 343 mm | 28.4 mm | 298.5 mm | 8 x M20 |
Lựa chọn Hợp kim
Hợp kim 1 được sử dụng cho nước áp lực thấp và nước biển, nơi độ dẻo và khả năng hàn là quan trọng nhất, với giới hạn bền kéo tối thiểu 240 MPa. Hợp kim 2 là loại phổ biến cho đường ống thông thường với giới hạn bền kéo tối thiểu 345 MPa và giới hạn chảy 275 MPa. Hợp kim 12 bổ sung 0,2 đến 0,4% molypden và 0,6 đến 0,9% niken, giúp tăng khả năng chống axit khử và chống ăn mòn khe hở trong môi trường clorua nóng; đây là loại hợp kim được chỉ định cho việc xử lý axit clohydric và cho các kết nối bộ trao đổi nhiệt, nơi Hợp kim 2 bị ăn mòn. Hợp kim 7, với 0,12 đến 0,25% palađi, có sẵn cho các môi trường khử khắc nghiệt nhất.
Mặt bích, Đánh dấu và Kiểm tra
Mặt bích nâng được cung cấp với mặt nâng 2mm và độ hoàn thiện 125 đến 250 AARH, mặt phẳng với bề mặt gioăng toàn mặt. Mỗi mặt bích được đánh dấu với loại hợp kim, kích thước, lớp và số lô nhiệt, và số lô nhiệt được lặp lại trên danh sách đóng gói để vật liệu có thể được truy xuất đến chứng chỉ nhà máy. Kiểm tra siêu âm và thẩm thấu theo ASME Phần V có sẵn theo yêu cầu, và các báo cáo kích thước được cấp theo bảng ASME B16.5 cho mỗi lô.

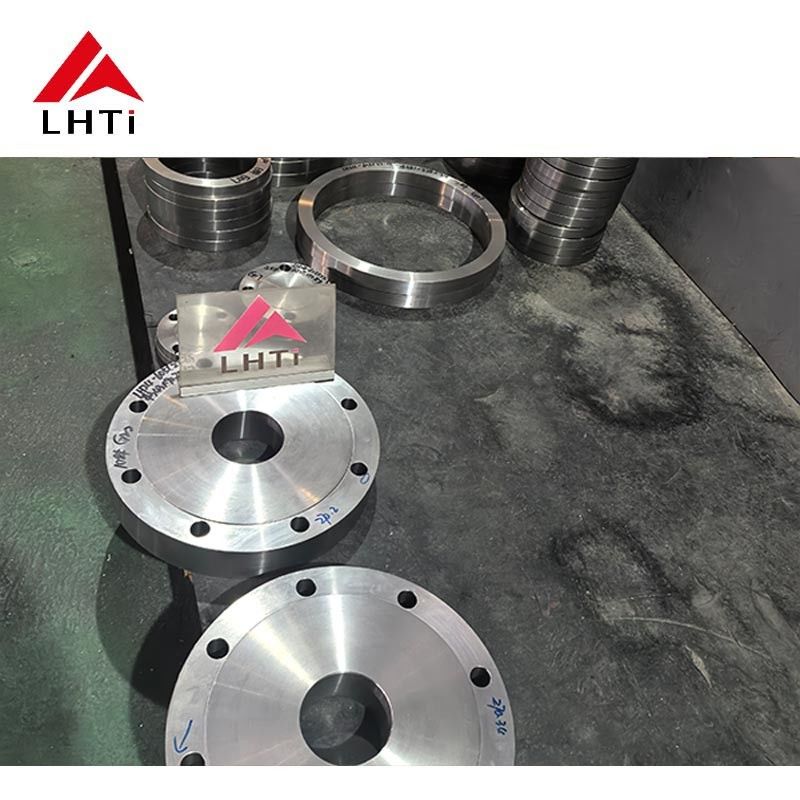

Hình ảnh sản phẩm
