Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LIHUA
Chứng nhận: ISO9001, TUV etc.
Số mô hình: LH-WN
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 miếng
Giá bán: US dollar $25/pc--US dollar $85/pc
chi tiết đóng gói: Bọc bằng xốp đựng trong hộp gỗ dán xuất khẩu
Thời gian giao hàng: 3-15 ngày làm việc
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
Tên sản phẩm: |
mặt bích titan WN |
Tiêu chuẩn: |
ASME B16.5 |
Vật chất: |
gr1, gr2, gr5, gr7, gr12 |
Đăng kí: |
Công nghiệp hóa chất |
Bề mặt niêm phong: |
RF, FF, TG, RJ, v.v. |
Kích thước: |
NPS 1/2 - NPS 24 (DN 10-2000) |
Sức ép: |
150 # -2500 # |
Mặt: |
Đánh bóng |
kỹ thuật: |
Được rèn và gia công bằng máy CNC |
Điều tra: |
Báo cáo Kiểm tra Vật liệu & Kiểm tra Siêu âm EN10204.3.1 |
Tên sản phẩm: |
mặt bích titan WN |
Tiêu chuẩn: |
ASME B16.5 |
Vật chất: |
gr1, gr2, gr5, gr7, gr12 |
Đăng kí: |
Công nghiệp hóa chất |
Bề mặt niêm phong: |
RF, FF, TG, RJ, v.v. |
Kích thước: |
NPS 1/2 - NPS 24 (DN 10-2000) |
Sức ép: |
150 # -2500 # |
Mặt: |
Đánh bóng |
kỹ thuật: |
Được rèn và gia công bằng máy CNC |
Điều tra: |
Báo cáo Kiểm tra Vật liệu & Kiểm tra Siêu âm EN10204.3.1 |

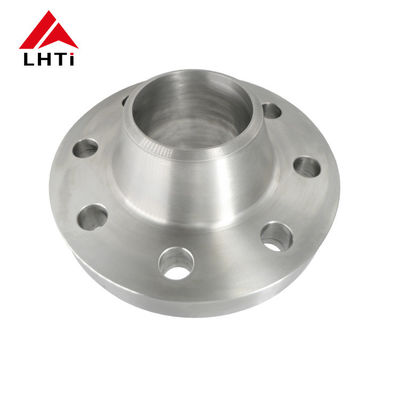

Mặt bích titan cổ hàn áp lực cao Mặt bích WN cho ngành công nghiệp hóa chất
1. Công ty của chúng tôi
Là nhà sản xuất các sản phẩm titan hàng đầu trong hơn 16 năm, chúng tôi đã xuất khẩu mặt bích titan sang nhiều quốc gia, bao gồm Ý, Nga, Thổ Nhĩ Kỳ và Chile, v.v. Chất lượng sản phẩm của chúng tôi được công nhận rộng rãi.Vì vậy, bạn nên có niềm tin vào công ty của chúng tôi.
2. Thông tin sản phẩm Mặt bích cổ hàn titan
Vật chất:Gr1, Gr2, Gr5, Gr7, Gr12
Tiêu chuẩn:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Kích thước:1/2 "~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Clase áp suất: PN0,25 ~ 32Mpa / (DIN) PN6, PN10, PN16, PN25 mặc dù PN250 / 150LB, 250LB, 300LB, 400 LB, 500LB, 600 LB, 900LB, 1500LB, 2500LB.
Bề mặt niêm phong:RF, FF, TG, RJ, v.v.
Kĩ thuật:Làm mờ và gia công CNC
Thuận lợi:
3.Đặc điểm kỹ thuật của mặt bích cổ hàn titan
Đặc điểm kỹ thuật cho Mặt bích cổ hàn Titan Class 150
Mặt bích hàn titan Class 150 | ||||||||||
Nôm na.Đường ống Kích thước |
Địa bích. | Mặt bích dày | Đường kính trung tâm.Ở mức cơ bản | Dia Face được nâng lên. | Đường kính trung tâm.tại Weld Point | Không. của Hố |
Dia. của Bu lông |
Dia.Của Vòng tròn bu lông |
Chán Dia. |
Chiều dài Thru Hub |
1/2 | 3-1 / 2 | 16/7 | 1-3 / 16 | 1-3 / 8 | 0,84 | 4 | 1/2 | 2-3 / 8 | 0,62 | 1-7 / 8 |
3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 1,05 | 4 | 1/2 | 2-3 / 4 | 0,82 | 2-1 / 16 |
1 | 4-1 / 4 | 16/9 | 1-15 / 16 | 2 | 1,32 | 4 | 1/2 | 3-1 / 8 | 1,05 | 2-3 / 16 |
1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 1,66 | 4 | 1/2 | 3-1 / 2 | 1,38 | 2-1 / 4 |
1-1 / 2 | 5 | 16/11 | 2-9 / 16 | 2-7 / 8 | 1,90 | 4 | 1/2 | 3-7 / 8 | 1,61 | 2-7 / 16 |
2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 2,38 | 4 | 5/8 | 4-3 / 4 | 2,07 | 2-1 / 2 |
2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 2,88 | 4 | 5/8 | 5-1 / 2 | 2,47 | 2-3 / 4 |
3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3,50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | 4,00 | số 8 | 5/8 | 7 | 3.55 | 2-13 / 16 |
4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | 4,50 | số 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | 5,56 | số 8 | 3/4 | 8-1 / 2 | 5,05 | 3-1 / 2 |
6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | 6,63 | số 8 | 3/4 | 9-1 / 2 | 6,07 | 3-1 / 2 |
số 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | 8,63 | số 8 | 3/4 | 11-3 / 4 | 7,98 | 4 |
10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 10,75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12,75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 14,00 | 12 | 1 | 18-3 / 4 | 13,25 | 5 |
16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16,00 | 16 | 1 | 21-1 / 4 | 15,25 | 5 |
18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 18,00 | 16 | 1-1 / 8 | 22-3 / 4 | 17,25 | 5-1 / 2 |
20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20,00 | 20 | 1-1 / 8 | 25 | 19,25 | 5-11 / 16 |
24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 24,00 | 20 | 1-1 / 4 | 29-1 / 2 | 23,25 | 6 |
Đặc điểm kỹ thuật cho mặt bích cổ hàn Titan lớp 300
Mặt bích cổ hàn Titan lớp 300 | ||||||||||
Nôm na.Đường ống Kích thước |
Địa bích. | Mặt bích dày. | Đường kính trung tâm.Ở mức cơ bản | Dia Face được nâng lên. | Đường kính trung tâm.Tại điểm hàn | Không. của Hố |
Dia. Của Bu lông |
Dia.Của Vòng tròn bu lông |
Chán Dia. |
Chiều dài Thru Hub |
1/2 | 3-3 / 4 | 16/9 | 1-1 / 2 | 1-3 / 8 | 0,84 | 4 | 2-5 / 8 | 1/2 | 0,62 | 2-1 / 16 |
3/4 | 4-5 / 8 | 5/8 | 1-7 / 8 | 1-11 / 16 | 1,05 | 4 | 3-1 / 4 | 5/8 | 0,82 | 2-1 / 4 |
1 | 4-7 / 8 | 16/11 | 2-1 / 8 | 2 | 1,32 | 4 | 3-1 / 2 | 5/8 | 1,05 | 2-7 / 16 |
1-1 / 4 | 5-1 / 4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 1,66 | 4 | 3-7 / 8 | 5/8 | 1,38 | 2-9 / 16 |
1-1 / 2 | 6-1 / 8 | 13/16 | 2-3 / 4 | 2-7 / 8 | 1,90 | 4 | 4-1 / 2 | 3/4 | 1,61 | 2-11 / 16 |
2 | 6-1 / 2 | 7/8 | 3-5 / 16 | 3-5 / 8 | 2,38 | số 8 | 5 | 5/8 | 2,07 | 2-3 / 4 |
2-1 / 2 | 7-1 / 2 | 1 | 3-15 / 16 | 4-1 / 8 | 2,88 | số 8 | 5-7 / 8 | 3/4 | 2,47 | 3 |
3 | 8-1 / 4 | 1-1 / 8 | 4-5 / 8 | 5 | 3,50 | số 8 | 6-5 / 8 | 3/4 | 3.07 | 3-1 / 8 |

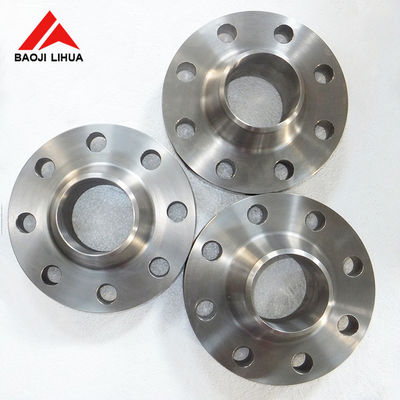

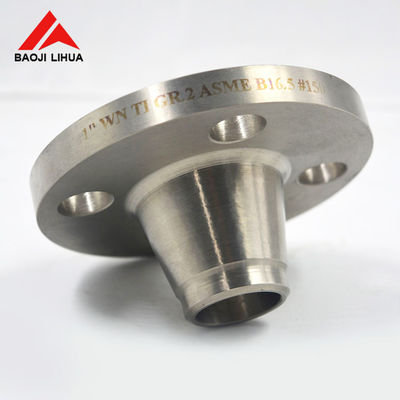

4. Hình ảnh chi tiết của Mặt bích cổ hàn titan
(1) Nguyên liệu thô của mặt bích cổ hàn titan
(2) Kiểm tra mặt bích cổ hàn titan
5. Các sản phẩm liên quan của mặt bích cổ hàn titan
6. Tất cả các thử nghiệm của mặt bích cổ hàn bằng titan
Kiểm tra trực quan (VT)
Kiểm tra siêu âm (UT)
Thử nghiệm chụp ảnh phóng xạ (RT)
Kiểm tra hạt từ tính (MT)
Thử nghiệm thẩm thấu / Độ thẩm thấu của thuốc nhuộm (PT)
Thử nghiệm hiện tại xoáy (ET)
Phát xạ âm thanh (AE)
7. Yêu cầu độ bền kéo của mặt bích cổ hàn titan
Lớp | Độ bền kéo (tối thiểu) | Sức mạnh năng suất (tối thiểu) | Độ giãn dài (%) | ||
ksi | M Pa | ksi | M Pa | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
12 | 70 | 438 | 50 | 345 | 18 |
