Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LIHUA
Chứng nhận: ISO9001, TUV etc.
Số mô hình: LH-WN
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 5 miếng
Giá bán: US dollar $25/pc--US dollar $85/pc
chi tiết đóng gói: Bọc bằng xốp đựng trong hộp gỗ dán xuất khẩu
Thời gian giao hàng: 3-15 ngày làm việc
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 50000 PCS mỗi tháng
tên sản phẩm: |
mặt bích titan WN |
Tiêu chuẩn: |
ASME B16.5 |
Vật chất: |
gr1, gr2, gr5, gr7, gr12 |
Đăng kí: |
Công nghiệp hóa chất |
Bề mặt niêm phong: |
RF, FF, TG, RJ, v.v. |
Kích thước: |
NPS 1/2 - NPS 24 (DN 10-2000) |
Sức ép: |
150 # -2500 # |
Mặt: |
Đánh bóng |
Kĩ thuật: |
Được rèn và gia công bằng máy CNC |
Điều tra: |
Báo cáo Kiểm tra Vật liệu & Kiểm tra Siêu âm EN10204.3.1 |
tên sản phẩm: |
mặt bích titan WN |
Tiêu chuẩn: |
ASME B16.5 |
Vật chất: |
gr1, gr2, gr5, gr7, gr12 |
Đăng kí: |
Công nghiệp hóa chất |
Bề mặt niêm phong: |
RF, FF, TG, RJ, v.v. |
Kích thước: |
NPS 1/2 - NPS 24 (DN 10-2000) |
Sức ép: |
150 # -2500 # |
Mặt: |
Đánh bóng |
Kĩ thuật: |
Được rèn và gia công bằng máy CNC |
Điều tra: |
Báo cáo Kiểm tra Vật liệu & Kiểm tra Siêu âm EN10204.3.1 |

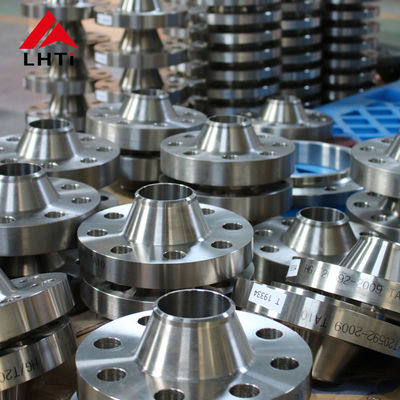

Áp suất cao WN RF Mặt phẳng Titan Mặt bích cổ hàn 6 "cho ngành công nghiệp hóa chất Bề mặt được đánh bóng
Mặt bích cổ hàn titan
Mặt bích cổ hàn titan thích hợp cho đường ống có áp suất và nhiệt độ dao động lớn hoặc đường ống có nhiệt độ cao, áp suất cao và nhiệt độ thấp, đồng thời được sử dụng cho đường ống vận chuyển phương tiện đắt tiền, dễ cháy nổ.Mặt bích cổ hàn bằng titan không dễ bị biến dạng, kín khít và được sử dụng rộng rãi.
Vật chất:Gr1, Gr2, Gr5, Gr7, Gr12
Tiêu chuẩn:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Kích thước:1/2 "~ 30" NB, NPS 1/2 - NPS 24 (DN 10-2000).
Clase áp suất: PN0,25 ~ 32Mpa / (DIN) PN6, PN10, PN16, PN25 mặc dù PN250 / 150LB, 250LB, 300LB, 400 LB, 500LB, 600 LB, 900LB, 1500LB, 2500LB.
Bề mặt niêm phong:RF, FF, TG, RJ, v.v.
Kĩ thuật:Làm mờ và gia công CNC
| Mặt bích cổ hàn titanLớp 150 | ||||||||||
| Nôm na.Đường ống Kích thước | Địa bích. | Mặt bích dày | Đường kính trung tâm.Ở mức cơ bản | Dia Face được nâng lên. | Đường kính trung tâm.tại Weld Point | Không. của Hố | Dia. của Bu lông | Dia.Của Vòng tròn bu lông | Chán Dia. | Chiều dài Thru Hub |
| 1/2 | 3-1 / 2 | 16/7 | 1-3 / 16 | 1-3 / 8 | 0,84 | 4 | 1/2 | 2-3 / 8 | 0,62 | 1-7 / 8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 1,05 | 4 | 1/2 | 2-3 / 4 | 0,82 | 2-1 / 16 |
| 1 | 4-1 / 4 | 16/9 | 1-15 / 16 | 2 | 1,32 | 4 | 1/2 | 3-1 / 8 | 1,05 | 2-3 / 16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 1,66 | 4 | 1/2 | 3-1 / 2 | 1,38 | 2-1 / 4 |
| 1-1 / 2 | 5 | 16/11 | 2-9 / 16 | 2-7 / 8 | 1,90 | 4 | 1/2 | 3-7 / 8 | 1,61 | 2-7 / 16 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 2,38 | 4 | 5/8 | 4-3 / 4 | 2,07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 2,88 | 4 | 5/8 | 5-1 / 2 | 2,47 | 2-3 / 4 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3,50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | 4,00 | số 8 | 5/8 | 7 | 3.55 | 2-13 / 16 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | 4,50 | số 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | 5,56 | số 8 | 3/4 | 8-1 / 2 | 5,05 | 3-1 / 2 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | 6,63 | số 8 | 3/4 | 9-1 / 2 | 6,07 | 3-1 / 2 |
| số 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | 8,63 | số 8 | 3/4 | 11-3 / 4 | 7,98 | 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 10,75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12,75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 14,00 | 12 | 1 | 18-3 / 4 | 13,25 | 5 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16,00 | 16 | 1 | 21-1 / 4 | 15,25 | 5 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 18,00 | 16 | 1-1 / 8 | 22-3 / 4 | 17,25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20,00 | 20 | 1-1 / 8 | 25 | 19,25 | 5-11 / 16 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 24,00 | 20 | 1-1 / 4 | 29-1 / 2 | 23,25 | 6 |
Hình ảnh chi tiết
Các ứng dụng
Quy trình sản xuất
Nhà máy của chúng tôi
Cổ phần
Tất cả các bài kiểm tra
Kiểm tra trực quan (VT)
Kiểm tra siêu âm (UT)
Thử nghiệm chụp ảnh phóng xạ (RT)
Kiểm tra hạt từ tính (MT)
Thử nghiệm thẩm thấu / Độ thẩm thấu của thuốc nhuộm (PT)
Thử nghiệm hiện tại xoáy (ET)
Phát xạ âm thanh (AE)
Kiểm tra chất lượng
Bao bì
