Thông tin chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: LHTi
Chứng nhận: ISO9001-2015
Số mô hình: Ống
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100kg
Giá bán: $20--$29/pcs
chi tiết đóng gói: Bọc xốp hoặc túi nhựa bên trong, vỏ gỗ dán như bên ngoài,
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 5 tấn mỗi tháng
Lớp: |
Gr2 |
Đường kính ngoài: |
OD25.4mm OD32mm |
Đăng kí: |
Công nghiệp, Hóa chất |
Vật chất: |
GR1.GR2 |
Tiêu chuẩn: |
ASTM B338 |
Chiều dài: |
TỐI ĐA 12000mm |
Đường kính ngoài: |
9,52mm / 12,7mm / 15,9mm / 19mm / 21,7mm / 25,4mm / 32mm / 33,4mm / 38mm / 45mm, v.v. |
Độ dày của tường:: |
0,5-3,0mm |
Loại hình: |
Hàn / liền mạch |
Lớp: |
Gr2 |
Đường kính ngoài: |
OD25.4mm OD32mm |
Đăng kí: |
Công nghiệp, Hóa chất |
Vật chất: |
GR1.GR2 |
Tiêu chuẩn: |
ASTM B338 |
Chiều dài: |
TỐI ĐA 12000mm |
Đường kính ngoài: |
9,52mm / 12,7mm / 15,9mm / 19mm / 21,7mm / 25,4mm / 32mm / 33,4mm / 38mm / 45mm, v.v. |
Độ dày của tường:: |
0,5-3,0mm |
Loại hình: |
Hàn / liền mạch |

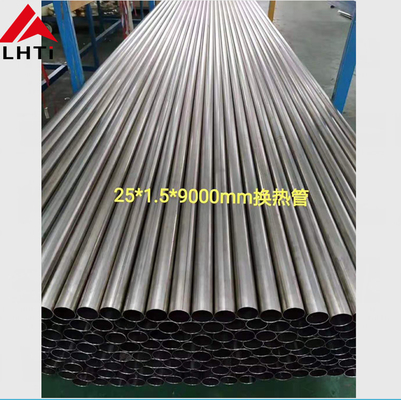

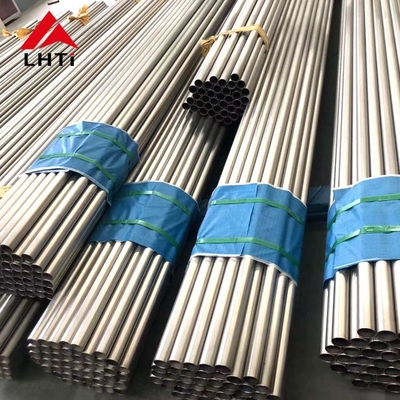

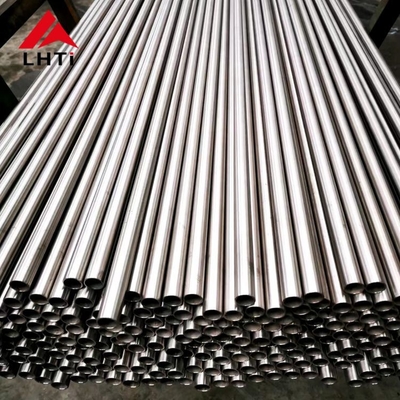

Ống trao đổi nhiệt OD25.4mm OD19.05mm ASTM B338 ống titan
1. yêu cầu kỹ thuật ống titan
| 1. | |Mô tả vật liệu | Ống liền mạch Titan |
| 2. | Đặc điểm kỹ thuật vật liệu | SB 338 Gr 2 (liền mạch) - Vật liệu phải tuân thủ các yêu cầu theo ASME Sec-ll Part-B Edition - 2021. |
| 3. | |Quá trình sản xuất | Theo đặc điểm kỹ thuật vật liệu. |
| 4. | Điều kiện giao hàng | Ann đã ăn no. |
| 5. | Kích thước & Số lượng | Theo Đơn đặt hàng của TEAM. |
| 6. | |Thứ nguyên $ | Theo Đơn đặt hàng của TEAM. |
| 7. | Dung sai | Theo đặc điểm kỹ thuật vật liệu / sản phẩm. |
| số 8. | Chứng chỉ n | Chứng chỉ kiểm tra vật liệu phải đạt tiêu chuẩn EN 10204 loại 3.1 |
| 9. | Kiểm tra bởi | TPIA. |
| 10. | nếu | Tất cả các thành phần hóa học phải theo đặc điểm kỹ thuật của vật liệu.Ngoài ra, phân tích sản phẩm sẽ được thực hiện và báo cáo. |
| 11. | Bài kiểm tra cơ học | Tất cả các thử nghiệm cơ học theo đặc điểm kỹ thuật của vật liệu phải được thực hiện. |
| 12. | Yêu cầu xử lý nhiệt | 1. Sản phẩm đã hoàn thành Theo điều kiện giao hàng được đề cập trong sr.không.4 trên. |
| 13. | NDE và các thử nghiệm khác | 1. Thử nghiệm hydro - Thử nghiệm hydro phải được thực hiện theo đặc điểm kỹ thuật của vật liệu.Nước uống được phải được sử dụng để thử thủy lực. 2. Kiểm tra dòng điện xoáy- Sẽ được thực hiện theo đặc điểm kỹ thuật của vật liệu. 3. Kiểm tra siêu âm- Theo đặc điểm kỹ thuật vật liệu. |
| 14. | Đánh dấu sản phẩm | Theo đặc điểm kỹ thuật vật liệu. |
| 15. | Hướng dẫn đóng gói | Các ống được thông quan hợp lệ bởi các nhà máy (và cơ quan kiểm tra) phải được bảo vệ chống ăn mòn và phải được đóng gói phù hợp để tránh hư hỏng trong quá trình vận chuyển, xử lý và bảo quản. |
| 16. | Hàn sửa chữa | Không được phép. |
| 17. | Mục đích sử dụng | Vật liệu được thiết kế để sử dụng trong thiết bị được thiết kế theo ASME Phần VIII, Phần 1, Phiên bản 2021. |
2. ứng dụng ống trao đổi nhiệt
3. đặc điểm kỹ thuật ống hợp kim titan
| Lớp | N(%) | C(%) | H (%) | Fe (%) | O (%) | Ti | Khác, tối đa |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0,20 | ≤0,18 | Bal | ≤0,4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0,30 | ≤0,25 | Bal | ≤0,4 |
| Lớp | Độ bền kéo (tối thiểu) | Sức mạnh Yeild (bù đắp 0,2%)) | Độ giãn dài (%) | ||||
| ksi | MPa | Min | Max | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Tên sản phẩm | Ống trao đổi nhiệt Ống titan/đường ống |
| Vật chất | Titan (Gr2) |
| Giấy chứng nhận | ISO9001: 2015, TUV, EN10204.3.1 |
| Tiêu chuẩn | ASTM B338 |
| Kích thước |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Hoặc theo yêu cầu của khách hàng. |
| Kỷ thuật học | Cuộn |
| Trạng thái | Ủ (M) |
| Loại hình |
Ống Titanium liền mạch cho bộ trao đổi nhiệt,Ống xả titan cho ô tô, ống cuộn titan Ống titan hàn, |
| Đăng kí |
1) Nhà máy điện và hóa chất 2) Các thành phần ô tô 3) thể thao 4) ăn mòn biển |
| Mặt |
Tẩy axit, tiện CNC bề mặt. |
4.Quy trình sản xuất ống titan
5. hình ảnh chi tiết trong Workshop
|
Vật chất Lớp |
Trạng thái | Xử lý | OD (mm) | Độ dày của tường (mm) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2.0 | 2,5 | 3.0 | 3.5 | 4.0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Ủ (M) |
Cán nguội | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
| ﹥ 15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥ 20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥ 30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥ 40-50 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
| ﹥ 50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
| ﹥ 60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Hàn | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 31,32,33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
| 50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| 63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| Cuộn hàn | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
| ﹥ 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| ﹥ 15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥ 20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥ 25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| Lưu ý: "○" cho biết các thông số kỹ thuật có thể được sản xuất | |||||||||||||||
ASTM B338 ống titan
Đã sử dụng:Bộ trao đổi nhiệt, bình ngưng và các bình áp suất khác nhau
Độ dày của tường: 0,5mm đến 4,5mm
Chiều dài: 3000mm / 6000mm và dài hơn đến 9000mm
Đường kính ngoài: 10mm đến 114mm
Dung sai độ dày tường: +/- 10%
Dung sai chiều dài: + 3.2mm
6. Kiểm tra ASME SB388 như bên dưới
Chúng tôi cung cấp các bài kiểm tra sau đây đối với ống hàn và liền mạch Ti
| Thành phần hóa học | Kiểm tra trực quan | Kiểm tra siêu âm | Thử nghiệm hiện tại |
| Kiểm tra làm phẳng | Kiểm tra làm phẳng | Kiểm tra khí nén | Kiểm tra thủy tĩnh |
| Sức kéo | Năng suất | Độ cứng | Kéo dài |
7. Vui lòng liên hệ với nhà cung cấp ống hợp kim titan
