Thông tin chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: LHTi
Chứng nhận: ISO9001-2015
Số mô hình: Ống
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100kg
Giá bán: $20--$29/pcs
chi tiết đóng gói: Bọc xốp hoặc túi nhựa bên trong, vỏ gỗ dán như bên ngoài,
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 5 tấn mỗi tháng
Lớp: |
Gr2 |
Đường kính ngoài: |
OD25.4mm OD32mm |
Đăng kí: |
Công nghiệp, Hóa chất |
Vật chất: |
GR1.GR2 |
Tiêu chuẩn: |
ASTM B338 |
Chiều dài: |
TỐI ĐA 12000mm |
Đường kính ngoài: |
19mm / 21,7mm / 25,4mm / 32mm / 33,4mm / 38mm / 45mm, v.v. |
Độ dày của tường:: |
0,5-3,0mm |
Loại hình: |
Hàn / liền mạch |
Lớp: |
Gr2 |
Đường kính ngoài: |
OD25.4mm OD32mm |
Đăng kí: |
Công nghiệp, Hóa chất |
Vật chất: |
GR1.GR2 |
Tiêu chuẩn: |
ASTM B338 |
Chiều dài: |
TỐI ĐA 12000mm |
Đường kính ngoài: |
19mm / 21,7mm / 25,4mm / 32mm / 33,4mm / 38mm / 45mm, v.v. |
Độ dày của tường:: |
0,5-3,0mm |
Loại hình: |
Hàn / liền mạch |

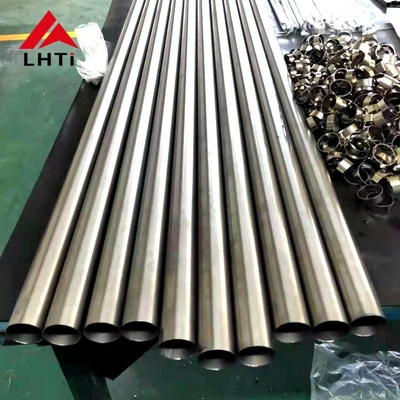

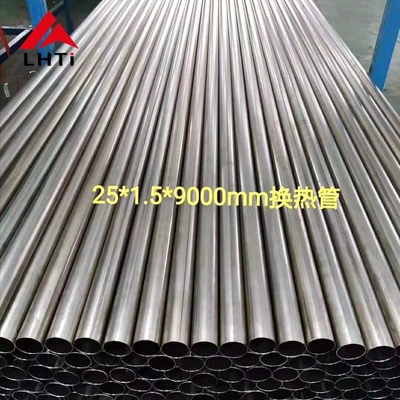

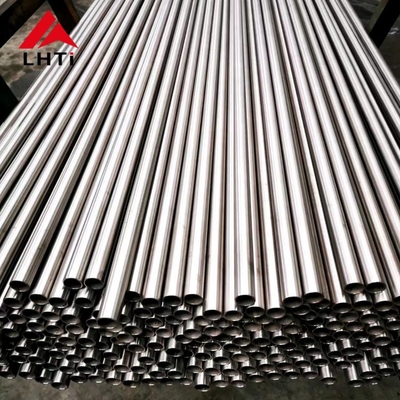

Ống titan OD25.4mm OD32mm ASTM B338 cho bộ trao đổi nhiệt
1. yêu cầu kỹ thuật ống titan
Lớp | N(%) | C(%) | H (%) | Fe (%) | O (%) | Ti | Khác, tối đa |
1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0,20 | ≤0,18 | Bal | ≤0,4 |
2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0,30 | ≤0,25 | Bal | ≤0,4 |
Lớp | Độ bền kéo (tối thiểu) | Sức mạnh Yeild (bù đắp 0,2%)) | Độ giãn dài (%) | ||||
ksi | MPa | Min | Max | ||||
Ksi | Mpa | Ksi | Mpa | ||||
1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
Tên sản phẩm | Ống trao đổi nhiệt Ống titan/đường ống |
Vật chất | Titan (Gr2) |
Giấy chứng nhận | ISO9001: 2015, TUV, EN10204.3.1 |
Tiêu chuẩn | ASTM B338 |
Kích thước |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Hoặc theo yêu cầu của khách hàng. |
Kỷ thuật học | Cuộn |
Trạng thái | Ủ (M) |
Loại hình |
Ống Titanium liền mạch cho bộ trao đổi nhiệt,Ống xả titan cho ô tô, ống cuộn titan Ống titan hàn, |
Đăng kí |
1) Nhà máy điện và hóa chất 2) Các thành phần ô tô 3) thể thao 4) ăn mòn biển |
Mặt |
Tẩy axit, tiện CNC bề mặt. |
2. ứng dụng ống trao đổi nhiệt
3. đặc điểm kỹ thuật ống hợp kim titan
Mục | Giá trị | Mục | Giá trị |
Nguồn gốc | Trung Quốc | Dịch vụ xử lý | Uốn, hàn, trang trí, cắt, đột |
Thương hiệu | PYTITANS | tên sản phẩm | Ống titan |
Vật chất | Titan Gr1 / 2/3/4/5/9/18/21/22 | Chứng chỉ | IS09001; DNV; PED |
Đường kính ngoài | 5mm-270mm | Màu sắc | Màu gốc titan |
Chiều dài | <13000mm | Xử lý | Giảm lạnh |
Tiêu chuẩn | ASTM B337 / ASTMB338 | MOQ | 10 kg |
Đăng kí | Công nghiệp | Tính năng | Cường độ cao Titanium mật độ thấp |
Kĩ thuật | Liền mạch | Bưu kiện | Vỏ gỗ |
Độ dày của tường | 0,4-7mm | Đường kính ngoài | 3-108mm |
4.Quy trình sản xuất ống titan
5. hình ảnh chi tiết trong Workshop
Vật chất Lớp |
Trạng thái | Xử lý | OD (mm) | Độ dày của tường (mm) | |||||||||||
0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2.0 | 2,5 | 3.0 | 3.5 | 4.0 | 4,5 | ||||
Gr1 Gr2 Gr7 Gr12 |
Ủ (M) |
Cán nguội | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
﹥ 15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
﹥ 20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
﹥ 30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
﹥ 40-50 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
﹥ 50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
﹥ 60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
Hàn | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
25,27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
31,32,33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
Cuộn hàn | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
﹥ 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
﹥ 15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
﹥ 20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
﹥ 25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
Lưu ý: "○" cho biết các thông số kỹ thuật có thể được sản xuất |
ASTM B338 ống titan
Đã sử dụng:Bộ trao đổi nhiệt, bình ngưng và các bình áp suất khác nhau
Độ dày của tường: 0,5mm đến 4,5mm
Chiều dài: 3000mm / 6000mm và dài hơn đến 9000mm
Đường kính ngoài: 10mm đến 114mm
Dung sai độ dày tường: +/- 10%
Dung sai chiều dài: + 3.2mm
6. Kiểm tra ASME SB388 như bên dưới
Chúng tôi cung cấp các bài kiểm tra sau đây cho ống hàn liền mạch và ống Ti
Thành phần hóa học | Kiểm tra trực quan | Kiểm tra siêu âm | Thử nghiệm hiện tại |
Kiểm tra làm phẳng | Kiểm tra làm phẳng | Kiểm tra khí nén | Kiểm tra thủy tĩnh |
Sức kéo | Năng suất | Độ cứng | Kéo dài |
7. Vui lòng liên hệ với nhà cung cấp ống hợp kim titan
