Thông tin chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001-2015
Số mô hình: Ống
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 100kg
Giá bán: $20--$29/pcs
chi tiết đóng gói: Bọc xốp hoặc túi nhựa bên trong, vỏ gỗ dán như bên ngoài,
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 5 tấn mỗi tháng
Lớp: |
Gr12 |
Đường kính ngoài: |
OD25.4mm OD32mm |
Vật chất: |
Ti-0,3Mo-0,8 Ni |
Tiêu chuẩn: |
ASTM B338 |
Chiều dài: |
TỐI ĐA 12000mm |
Đường kính ngoài: |
9,52mm / 12,7mm / 15,9mm / 19mm / 21,7mm / 25,4mm / 32mm / 33,4mm / 38mm / 45mm, v.v. |
Độ dày của tường:: |
0,5-3,0mm |
Loại hình: |
Hàn / liền mạch |
Đăng kí: |
Thiết bị trao đổi nhiệt, công nghiệp hóa chất, v.v. |
Kĩ thuật: |
Cuộn |
MOQ: |
100kg |
Lớp: |
Gr12 |
Đường kính ngoài: |
OD25.4mm OD32mm |
Vật chất: |
Ti-0,3Mo-0,8 Ni |
Tiêu chuẩn: |
ASTM B338 |
Chiều dài: |
TỐI ĐA 12000mm |
Đường kính ngoài: |
9,52mm / 12,7mm / 15,9mm / 19mm / 21,7mm / 25,4mm / 32mm / 33,4mm / 38mm / 45mm, v.v. |
Độ dày của tường:: |
0,5-3,0mm |
Loại hình: |
Hàn / liền mạch |
Đăng kí: |
Thiết bị trao đổi nhiệt, công nghiệp hóa chất, v.v. |
Kĩ thuật: |
Cuộn |
MOQ: |
100kg |

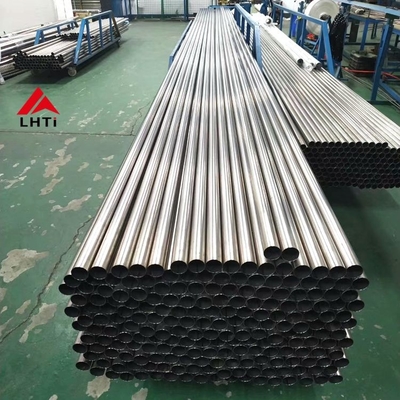

Ống trao đổi nhiệt OD25.4mm OD19.05mm ASTM B338 ống titan
1. yêu cầu kỹ thuật ống titan
ASTM B338 Ống hợp kim titan và titan liền mạch và hàn cho bình ngưng và bộ trao đổi nhiệt
ASTM B338 bao gồm 28 cấp ống hợp kim titan hàn và liền mạch cho thiết bị ngưng tụ bề mặt, thiết bị bay hơi và thiết bị trao đổi nhiệt.
| Tiêu chuẩn | ASTM B338, ASME SB338 |
| Lớp chính quy | Lớp 1 Lớp 2 |
| Đường kính ngoài | 12,7mm 15mm 17mm 19mm 25,4mm 31mm, v.v. |
| độ dày của tường | 0,9mm / 1,0mm / 1,2mm / 1,5mm |
| Chiều dài | 3000 - 6000mm hoặc các độ dài kinh tế khác |
| Kết thúc | Đánh bóng, AP (Ủ & ngâm), BA (Sáng & ủ), MF |
| Hình thức | Ống titan thẳng, ống titan cuộn |
| Loại hình | Liền mạch, ERW, EFW, Hàn, Chế tạo |
| Chấm dứt | Kết thúc bằng phẳng, Kết thúc vát, Đã cắt |
| Đánh dấu | Tiêu chuẩn, Lớp, OD, Độ dày, Chiều dài, Số nhiệt (Hoặc theo yêu cầu của khách hàng.) |
| Đăng kí | Ống dầu, ống khí, ống chất lỏng, nồi hơi và bộ trao đổi nhiệt |
| Dịch vụ cộng thêm |
Vẽ & mở rộng theo yêu cầu Kích thước & Chiều dài, Đánh bóng (Điện & Thương mại) Ủ & ngâm Uốn, gia công, v.v. |
| Chứng chỉ kiểm tra | Chứng chỉ kiểm tra nhà máy EN 10204 / 3.1, Báo cáo TPI, EN10204 / 3.2 |
2. ứng dụng ống trao đổi nhiệt
Thành phần hóa học (Wt%)
| ASTM số | Fe tối đa | O max | N tối đa | C tối đa | H tối đa | Pd | Al | Bal |
| Lớp 1 | 0,2 | 0,18 | 0,03 | 0,1 | 0,015 | - | - | Ti |
| Cấp 2 | 0,3 | 0,25 | 0,03 | 0,1 | 0,015 | - | - | Ti |
Tính chất vật lý (Min)
| ASTM lớp | Thành phần hợp kim | Sức căng | Sức mạnh năng suất | Độ giãn dài min% | ||
| ksi | Mpa | ksi | Mpa | |||
| Lớp 1 | Ti không hợp kim ("Tinh khiết") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| Cấp 2 | Ti không hợp kim ("Tinh khiết") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
Ống titan Kiểm tra chất lượng:
UT, PT, Kiểm tra hydrodtatic, Kiểm tra dòng điện xoáy, Kiểm tra thành phần hóa học, Kiểm tra độ bền,
Kiểm tra độ bền kéo, Kiểm tra bằng bức xạ, Kiểm tra độ dày, Kiểm tra PMI
Ống titan / ống titan được sử dụng trong bộ trao đổi nhiệt:
3. đặc điểm kỹ thuật ống hợp kim titan
| Lớp | N(%) | C(%) | H (%) | Fe (%) | O (%) | Ti | Khác, tối đa |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0,20 | ≤0,18 | Bal | ≤0,4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0,30 | ≤0,25 | Bal | ≤0,4 |
| Lớp | Độ bền kéo (tối thiểu) | Sức mạnh Yeild (bù đắp 0,2%)) | Độ giãn dài (%) | ||||
| ksi | MPa | Min | Max | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Tên sản phẩm | Ống trao đổi nhiệt Ống titan/đường ống |
| Vật chất | Titan (Gr2) |
| Giấy chứng nhận | ISO9001: 2015, TUV, EN10204.3.1 |
| Tiêu chuẩn | ASTM B338 |
| Kích thước |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Hoặc theo yêu cầu của khách hàng. |
| Kỷ thuật học | Cuộn |
| Trạng thái | Ủ (M) |
| Loại hình |
Ống Titanium liền mạch cho bộ trao đổi nhiệt,Ống xả titan cho ô tô, ống cuộn titan Ống titan hàn, |
| Đăng kí |
1) Nhà máy điện và hóa chất 2) Các thành phần ô tô 3) thể thao 4) ăn mòn biển |
| Mặt |
Tẩy axit, tiện CNC bề mặt. |
4.Quy trình sản xuất ống titan

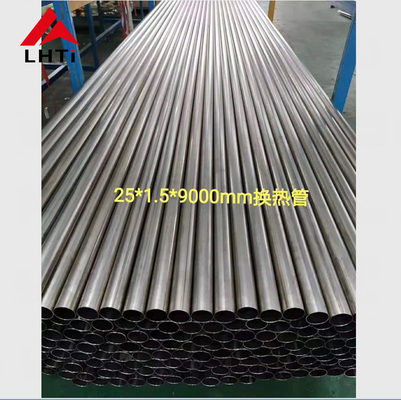

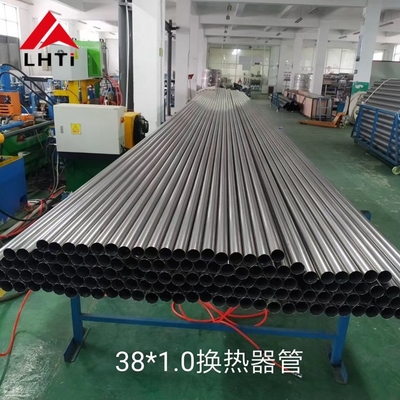

5. hình ảnh chi tiết trong Workshop
|
Vật chất Lớp |
Trạng thái | Xử lý | OD (mm) | Độ dày của tường (mm) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2.0 | 2,5 | 3.0 | 3.5 | 4.0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Ủ (M) |
Cán nguội | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
| ﹥ 15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥ 20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥ 30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥ 40-50 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
| ﹥ 50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
| ﹥ 60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Hàn | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 31,32,33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
| 50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| 63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| Hàn cuộn | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
| ﹥ 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| ﹥ 15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥ 20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥ 25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| Lưu ý: "○" cho biết các thông số kỹ thuật có thể được sản xuất | |||||||||||||||
ASTM B338 ống titan
Đã sử dụng:Bộ trao đổi nhiệt, bình ngưng và các bình áp suất khác nhau
Độ dày của tường: 0,5mm đến 4,5mm
Chiều dài: 3000mm / 6000mm và dài hơn đến 9000mm
Đường kính ngoài: 10mm đến 114mm
Dung sai độ dày tường: +/- 10%
Chiều dài dung sai: + 3.2mm
6. Kiểm tra ASME SB388 như bên dưới
Chúng tôi cung cấp các bài kiểm tra sau đây cho ống liền mạch và ống hàn
| Thành phần hóa học | Kiểm tra trực quan | Kiểm tra siêu âm | Thử nghiệm hiện tại |
| Kiểm tra làm phẳng | Kiểm tra làm phẳng | Kiểm tra khí nén | Kiểm tra thủy tĩnh |
| Sức kéo | Năng suất | Độ cứng | Kéo dài |
7. Vui lòng liên hệ với nhà cung cấp ống hợp kim titan
