Thông tin chi tiết sản phẩm
Nguồn gốc: Baoji, Trung Quốc
Hàng hiệu: LHTi
Chứng nhận: ISO9001,CE,etc
Số mô hình: Van bi ba chiều
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: có thể đàm phán
chi tiết đóng gói: Vỏ gỗ dán hoặc pallet, hoặc theo yêu cầu của bạn
Thời gian giao hàng: khoảng 7-14 ngày để giao hàng
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 5000 chiếc mỗi tháng
Mô hình: |
Van bi ba chiều |
Hoạt động: |
Hướng dẫn sử dụng, khí nén, điện |
Kích thước mặt đối mặt: |
ASME B16.10 |
An toàn cháy nổ: |
API 607, API 6FA |
Loại thiết bị truyền động: |
Hướng dẫn sử dụng, khí nén, điện |
Vật liệu: |
Titan TA1 TA2 |
Đánh giá áp suất: |
Lớp 150 - Lớp 2500 |
Tiêu chuẩn thiết kế: |
API 6D, ASME B16.34 |
Mô hình: |
Van bi ba chiều |
Hoạt động: |
Hướng dẫn sử dụng, khí nén, điện |
Kích thước mặt đối mặt: |
ASME B16.10 |
An toàn cháy nổ: |
API 607, API 6FA |
Loại thiết bị truyền động: |
Hướng dẫn sử dụng, khí nén, điện |
Vật liệu: |
Titan TA1 TA2 |
Đánh giá áp suất: |
Lớp 150 - Lớp 2500 |
Tiêu chuẩn thiết kế: |
API 6D, ASME B16.34 |

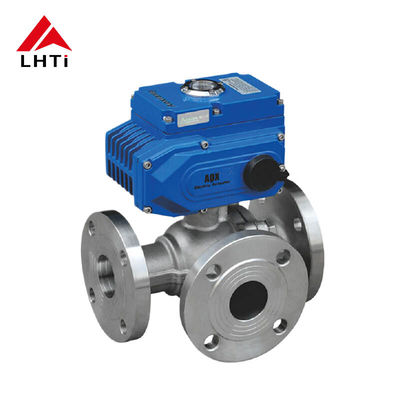

Máy van bóng ba chiều điện ASME B16.34 Titanium 2 Ball Valve TA1 Gr1 PN 16 Kỹ thuật hàng hải
Sản phẩm giới thiệu:

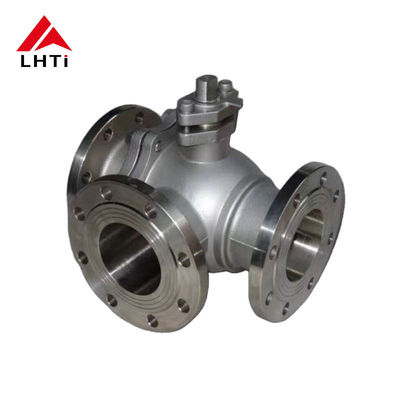

Máy van hình quả Titanium ba chiều: loại L và loại T
Máy phun hình cầu titan ba chiềucó thể được phân loại thành loại L (Q44F) và loại T (Q45F). Mỗi loại phục vụ các chức năng khác nhau trong việc kiểm soát hướng dòng chảy của môi trường.
Máy van hình quả ba chiều loại L (Q44F):
Van bóng ba chiều loại Lđược sử dụng chủ yếu để chuyển hướng dòng chảy của môi trường. Nó cho phép kết nối hai kênh vuông, hiệu quả thay đổi đường đi của môi trường từ một hướng sang hướng khác.
Ventil hình quả ba chiều loại T (Q45F):
Van bóng ba chiều loại Tđược thiết kế để phân phối phương tiện truyền thông, hội tụ và chuyển hướng dòng chảy. Nó cho phép ba kênh được kết nối với nhau, hoặc thay thế, nó có thể kết nối bất kỳ hai trong ba kênh.Chức năng linh hoạt này cho phép kiểm soát dòng chảy phức tạp hơn trong một hệ thống.
| Thông số kỹ thuật sản phẩm: | |
| Đánh giá áp suất: | PN1.6-4.0Mpa lớp 150-300Lb |
| Chiều kính danh nghĩa: | DN15-DN300 1/2"-12" |
| Chế độ ổ đĩa: | Máy cầm, Worm Gear, khí nén, thủy lực, điện |
| Cơ thể, Bonnet: | TA1,TA2,TA10,Gr2,Gr3 |
| Quả bóng: | TA1,TA2,TA10,Gr2,Gr3 |
| Cây: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| Nhẫn niêm phong: | PTFE,RPTFE,PPL,PEEK |
| Mô hình van quả Titan: | Đơn vị được chỉ định là: Đơn vị được chỉ định là: Đơn vị được chỉ định là:Q944F-16Ti,Q944F- 25Ti,Q944F-40Ti,Q945F-16Ti,Q945F-25Ti,Q945F-40Ti,Q44F-150LB ((Ti),Q44F- 300LB ((Ti),Q345F-150LB ((Ti),Q645F-150LB ((Ti),Q945F-150LB ((Ti)) |
| Tiêu chuẩn thiết kế: | GB/T12237,ASME B16.34 |
| Khả năng đối mặt: | GB/T12221,ASME B16.10 |
| Kết nối sườn: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| Tiêu chuẩn thử nghiệm: | JB/T9092,GB/T13927,API598 |
Các loại van quả Titanium:
van hình quả Titanium,được biết đến với khả năng chống ăn mòn và sức mạnh tuyệt vời của chúng, được sử dụng rộng rãi trong nhiều môi trường đòi hỏi khác nhau, bao gồm các lĩnh vực hóa học, dầu mỏ, dược phẩm và kỹ thuật biển:
TA1 (Gr1)-Titanium tinh khiết, cung cấp độ dẻo dai và độ cứng tốt nhất, dễ hình thành và hàn.
TA2 (Gr2)-Titanium tinh khiết, có hiệu suất tổng thể tốt bao gồm khả năng chống ăn mòn tốt và độ bền vừa phải, dễ hình thành và hàn.
TA9 (Gr7)-Chủ yếu là titan với việc thêm 0,12-0,25% palladium (Pd), tăng đáng kể khả năng chống ăn mòn của nó, đặc biệt là trong môi trường giảm.
TA10 (Gr12)-Hợp kim titan có chứa một lượng nhỏ molybden (Mo) và niken (Ni), cung cấp sức mạnh và khả năng chống nhiệt tốt hơn titan tinh khiết trong khi duy trì khả năng chống ăn mòn tốt.
TC4 (Gr5)-Hợp kim titan chủ yếu bao gồm titan với việc thêm 6% nhôm (Al) và 4% vanadium (V), có độ bền và độ cứng rất cao, khả năng chống ăn mòn tốt và mật độ thấp.
Phương pháp kết nối chung của van hình cầu Titanium:
Flange Connection:Kết nối sườn là một trong những phương pháp phổ biến nhất, phù hợp với các hệ thống đường ống áp suất trung bình đến cao. Nó kết nối van và đường ống bằng cách sử dụng sườn và bu lông,cung cấp hiệu suất niêm phong và độ tin cậy tốt, cũng như dễ dàng tháo rời và bảo trì.
Kết nối Threaded:Kết nối dây xích phù hợp với hệ thống đường ống đường kính nhỏ, áp suất thấp.Phương pháp này đơn giản và dễ sử dụng nhưng không phù hợp với việc tháo rời thường xuyên.
Kết nối hàn:Kết nối hàn có thể được hàn bằng nút hoặc hàn bằng ổ cắm, phù hợp với hệ thống đường ống nhiệt độ cao, áp suất cao và môi trường ăn mòn.đảm bảo không bị rò rỉ, thường được sử dụng trong các ứng dụng đòi hỏi độ kín và độ ổn định cực kỳ cao.
Máy kết nối nhanh:Các khớp nối kết nối nhanh cho phép lắp ráp và tháo rời nhanh chóng, phù hợp với các ứng dụng đòi hỏi lắp đặt và tháo rời thường xuyên.Phương pháp này là thuận tiện và nhanh chóng nhưng thường được sử dụng cho các hệ thống áp suất thấp.
Kết nối kẹp:Kết nối kẹp sử dụng kẹp để kết nối van với ống, phù hợp với các hệ thống có yêu cầu vệ sinh cao, chẳng hạn như trong ngành công nghiệp thực phẩm và dược phẩm.Các kết nối kẹp dễ dàng lắp ráp và tháo rời mà không cần các công cụ đặc biệt.
Kết nối ổ cắm:Kết nối ổ cắm bao gồm chèn ống vào đầu ổ cắm của van và đảm bảo nó bằng cách hàn hoặc gắn kết, phù hợp với các hệ thống ống kính nhỏ.Phương pháp này cung cấp niêm phong tốt và sức mạnh cơ học.
| Thiết kế & Kiểm tra Tiêu chuẩn quốc tế của van bóng 3 chiều | |
| Tiêu chuẩn thiết kế | BS EN ISO 17292 (BS 5351) / BS EN ISO 12516 / BS EN 1983 / ASME B16.34 / API 6D |
| Kiểm tra & Kiểm tra Tiêu chuẩn | BS EN ISO 12266-(BS 6755 -1) |
| Khoảng cách giữa sườn và sườn | Mfg. Tiêu chuẩn |
| Kết thúc kết nối | Flanged End đến ANSI B 16.5, lớp 150 / 300 |
| BS 10 Bảng D E F / H | |
| PN 6 / PN 10 / PN 16 PN 25 | |
| Tiêu chuẩn DIN / Tiêu chuẩn JIS / Tiêu chuẩn IS | |
| Kết thúc cuộn / cuộn dây theo ANSI B 1.20.1 | |
| Phạm vi kích thước sản xuất | 1/2" ((DN15) đến 12 ((DN 300) - Các đầu sườn |
| 1/2 " ((DN15) đến 3 ((DN 80) - Đầu vít | |
| Đánh giá áp suất của van | PN 10 / PN 16 / PN 25 / PN 40 |
| Hoạt động van | Máy cầm tay / Máy điều khiển bánh răng giunh hoạt độngPneumatic Rotary Quarter Turn Actuator / Electric Actuator |
Ứng dụng phổ biến của van quả Titan:
Máy van hình quả Titaniumđược sử dụng rộng rãi trong các ngành công nghiệp khác nhau do khả năng chống ăn mòn tuyệt vời, độ bền cao và mật độ thấp:
Ngành công nghiệp hóa chất: van hình quả titanthường được sử dụng để xử lý axit mạnh, kiềm và các hóa chất ăn mòn cao khác, đảm bảo hoạt động ổn định lâu dài trong môi trường khắc nghiệt.bể lưu trữ, và hệ thống đường ống.
Ngành dầu khí: Máy van hình quả Titaniumđược sử dụng trong các nền tảng dầu ngoài khơi và các thiết bị khai thác và chế biến mỏ dầu trên đất liền để chống ăn mòn từ nước biển và khí hydro sulfure. Chúng phù hợp để sử dụng trong đường ống dẫn dầu,Các cơ sở hóa lỏng khí tự nhiên, và các nhà máy lọc dầu.
Công nghiệp dược phẩm và thực phẩm:Vật liệu titan đáp ứng các tiêu chuẩn vệ sinh và khả năng chống ăn mòn mạnh mẽ của nó ngăn ngừa phản ứng với dược phẩm hoặc thực phẩm, làm cho nó được sử dụng rộng rãi trong thiết bị chế biến dược phẩm và thực phẩm.Chúng thường được sử dụng trong các hệ thống nước tinh khiết, lò phản ứng và bình trộn.
Kỹ thuật hải quân:Do khả năng chống ăn mòn nước biển tuyệt vời, van hình quả titan được sử dụng trong các cấu trúc biển, thiết bị khử muối nước biển và đường ống ngầm.
Ngành công nghiệp điện:
van hình quả titan làđược sử dụng trong các nhà máy điện để xử lý hơi nước nhiệt độ cao, áp suất cao và nước làm mát ăn mòn.
