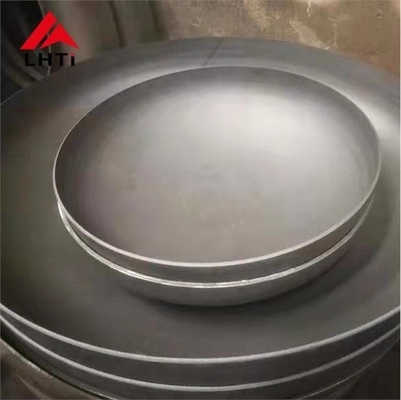

Ti Grade 5 Gr5 Grade 7 Gr7 Titanium Disc Titanium Hemispherical Head Dish hình đĩa Titanium Thiết bị

Ti Grade 5 Gr5 Grade 7 Gr7 Titanium Đầu bán cầu có hình đĩa Titanium

Đầu đĩa (còn được gọi là đầu đĩa cuối cùng, đầu bán cầu hoặc đầu đĩa hình elip) là một loại đầu được sử dụng để đóng cuối thùng hình trụ,đảm bảo sự tách biệt giữa các phương tiện truyền thông nội bộ và bên ngoàiNó phục vụ như một thành phần cấu trúc trong các thùng chứa và thiết bị khác nhau, chẳng hạn như bể lưu trữ, trao đổi nhiệt, lò phản ứng, nồi hơi và thiết bị tách.Những đầu này rất quan trọng để duy trì tính toàn vẹn của thùng chứa, cho phép nó chịu được áp lực bên trong và lực lượng bên ngoài.

Các loại đầu đĩa dựa trên hình dạng

Đầu đĩa được phân loại dựa trên hình dạng hình học của chúng, và mỗi loại phục vụ các nhu cầu cấu trúc hoặc chức năng cụ thể.

Đầu tròn:

• Các đầu này có bề mặt cong bên ngoài và thường được sử dụng để đảm bảo tính toàn vẹn về cấu trúc của các thùng chứa phải chịu áp suất bên trong.
• Ví dụ bao gồm đầu bán cầu, đầu hình bầu dục, đầu đĩa và đầu hình cầu không có vòm.
• Đầu bán cầu thường được sử dụng trong các tàu áp suất cao vì hình dạng của chúng có thể phân phối đồng đều áp suất bên trong.
• Đầu hình bầu dục và đầu đĩa cũng có thể được sử dụng tùy thuộc vào thiết kế và yêu cầu áp suất.
• Một số bình khí sử dụng đầu hướng vào tròn, đôi khi được gọi là đầu đáy kết hợp, giúp tăng cường độ bền và an toàn bằng cách phân phối tải hiệu quả hơn.

Các đầu hình nón:

• Đầu hình nón có hình dạng cong và thường được sử dụng trong các ứng dụng cần chuyển đổi mượt mà giữa hình dạng hình trụ và hình dạng hình nón,như trong một số loại lò phản ứng và tháp.
• Những đầu này đặc biệt hữu ích trong việc xử lý cả căng thẳng bên trong và bên ngoài do bản chất thuần của chúng.

Đầu phẳng:

• Đầu phẳng ít phổ biến hơn đầu tròn hoặc nón và được sử dụng trong các thùng chứa có áp suất bên trong tương đối thấp hoặc không có.Chúng đơn giản hơn để sản xuất và hàn nhưng thường ít hiệu quả hơn trong việc xử lý áp suất nội bộ cao.

Hình dạng kết hợp:

• Một số đầu kết hợp các hình dạng hình học khác nhau để đạt được các lợi ích thiết kế hoặc cấu trúc cụ thể.để đáp ứng nhu cầu chức năng của tàu.

Các loại hàn cho đầu đĩa

Đầu đĩa thường được hàn vào thân hình trụ của thùng chứa, và phương pháp hàn có thể khác nhau tùy thuộc vào thiết kế và các yêu cầu vật liệu.Các loại hàn phổ biến nhất được sử dụng cho đầu đĩa bao gồm:

1. Các đầu hàn đít:

   • hàn sau liên quan đến việc kết nối cạnh của đầu đĩa trực tiếp với thân hình hình trụ mà không chồng chéo các cạnh. Điều này tạo ra một khớp mạnh hơn, phù hợp với các ứng dụng áp suất cao.
   • Đồng hàn đít thường được sử dụng cho các đầu hình cầu, hình bầu dục và đĩa, vì chúng cung cấp một kết nối sạch, mịn màng.

2. Các đầu hàn ổ cắm:

   • Trong hàn ổ cắm, cạnh đầu đĩa được đặt bên trong ổ cắm phù hợp trên thân hình hình trụ, và khớp được hàn xung quanh chu vi của đầu và ổ cắm.
   • hàn ổ cắm thường được sử dụng cho các ứng dụng áp suất thấp hơn, nơi một giải pháp đơn giản và hiệu quả hơn về chi phí là chấp nhận được.

(Titanium đĩa đầu) DIN28013:

Hợp kim titan được phân loại dựa trên thành phần và tính chất của chúng, và lớp 5 và lớp 7 là hai lớp titan thường được sử dụng.làm cho chúng phù hợp với các ứng dụng khác nhau.

Titanium lớp 5 (Ti-6Al-4V)

Titanium Grade 5, còn được gọi là Ti-6Al-4V, là hợp kim titan được sử dụng phổ biến nhất. Nó bao gồm 90% titan, 6% nhôm và 4% vanadium,và thường được gọi là "con ngựa làm việc" của gia đình hợp kim titan vì sự kết hợp tuyệt vời của sức mạnhNó là một hợp kim beta-alpha, có nghĩa là nó có cả hai giai đoạn alpha và beta trong cấu trúc vi mô của nó.

Tính chất của Titanium lớp 5:

• Sức mạnh: Tỷ lệ sức mạnh so với trọng lượng cao, mạnh hơn nhiều so với titan tinh khiết (Hạng 2). Sức mạnh kéo của nó là khoảng 900 MPa (130.000 psi) và có thể lên đến 1.200 MPa (174,600 psi).000 psi) tùy thuộc vào điều trị nhiệt.
• Chống ăn mòn: Chống ăn mòn tuyệt vời đối với nhiều môi trường ăn mòn, bao gồm nước biển, clorua và nhiều môi trường axit và kiềm.
• Trọng lượng: Khoảng 60% trọng lượng thép, làm cho nó hữu ích trong các ứng dụng đòi hỏi một vật liệu mạnh mẽ nhưng nhẹ.
• Chống nhiệt độ: Có thể chịu được nhiệt độ lên đến khoảng 400 ° C (752 ° F) liên tục và 600 ° C (1,112 ° F) trong thời gian ngắn.
• Sức mạnh mệt mỏi: Chống mệt mỏi tuyệt vời, làm cho nó phù hợp với các điều kiện tải chu kỳ.
• Khả năng hàn: Khả năng hàn tốt, mặc dù nó đòi hỏi phải kiểm soát cẩn thận quá trình hàn do dễ bị ô nhiễm.

Ứng dụng của Titanium lớp 5:

• Hàng không vũ trụ: Các thành phần cấu trúc máy bay, khung máy bay, động cơ tua-bin, các bộ buộc.
• Y tế: Xương giả, cấy ghép răng, dụng cụ phẫu thuật.
• Hải quân: Máy đẩy thuyền, bộ trao đổi nhiệt, thiết bị khử muối nước biển.
• Công nghiệp: Thùng áp suất, lò phản ứng hóa học, các bộ phận công nghiệp mạnh mẽ.

Ưu điểm:

• Sức mạnh và độ dẻo dai.
• Chống ăn mòn tuyệt vời, đặc biệt là trong các ứng dụng hàng hải và hàng không vũ trụ.
• Có sẵn rộng rãi và tương đối hiệu quả về chi phí so với các hợp kim titan khác.

Titanium lớp 7 (Ti-0,15Pd)

Titanium lớp 7 về cơ bản là titanium lớp 2 (titanium tinh khiết thương mại) với một sự bổ sung nhỏ 0,12-0,25% palladium (Pd), đó là những gì mang lại cho nó các tính chất riêng biệt.Hàm lượng palladium làm tăng khả năng chống ăn mòn, đặc biệt là trong môi trường hung hăng như có clorua, axit hoặc nhiệt độ cao.

Tính chất của Titanium lớp 7:

• Chống ăn mòn: Lớp 7 cung cấp khả năng chống ăn mòn vượt trội so với các lớp titan tinh khiết thương mại khác (như lớp 2).Thêm palladium làm cho nó tăng cường khả năng chống lại môi trường hung hăng, chẳng hạn như axit và nước biển, làm cho nó lý tưởng cho các ứng dụng ăn mòn cao.
• Sức mạnh: Sức mạnh kéo của nó thấp hơn lớp 5, khoảng 450-550 MPa (65.000-80.000 psi), nhưng vẫn cung cấp sức mạnh tốt cho nhiều ứng dụng.nhưng nó cung cấp khả năng chống ăn mòn vượt trội.
• Trọng lượng: Là một dạng titan tinh khiết thương mại, trọng lượng của nó tương tự như các loại titan CP khác, khoảng 4,51 g / cm3 (khoảng 45% nhẹ hơn thép).
• Khả năng hình thành: Nó có khả năng hình thành tốt và dễ dàng hàn và chế biến, mặc dù nó dễ bị ô nhiễm hơn trong quá trình hàn so với hợp kim cường độ cao hơn.
• Chống nhiệt: Titanium lớp 7 có thể chịu được nhiệt độ vừa phải, lên đến khoảng 300 ° C (572 ° F) liên tục.

Ứng dụng của Titanium lớp 7:

• Xử lý hóa học: Được sử dụng trong các lò phản ứng, trao đổi nhiệt và đường ống, nơi đòi hỏi khả năng chống ăn mòn cao hơn, đặc biệt là trong môi trường axit và clorua.
• Ứng dụng biển: khử muối nước biển, nền tảng ngoài khơi, bộ trao đổi nhiệt.
• Sản xuất điện: Các lò phản ứng, tua-bin và các thiết bị khác tiếp xúc với chất lỏng hoặc môi trường ăn mòn.
• Y tế: Được sử dụng trong các thiết bị phẫu thuật nơi cần có khả năng chống ăn mòn cao, nhưng nó thường không được sử dụng trong cấy ghép chịu tải do độ bền thấp hơn.

Ưu điểm:

• Chống ăn mòn vượt trội: Tốt trong môi trường hóa học hung hăng, đặc biệt là khi có clorua và axit.
• Khả năng hình thành và hàn tốt: Dễ xử lý hơn một số hợp kim titan cường độ cao hơn.
• Ít tốn kém hơn các hợp kim cường độ cao khác: Mặc dù đắt hơn lớp 2, lớp 7 thường ít tốn kém hơn lớp 5 do không có các yếu tố hợp kim như nhôm và vanadi.

Sự khác biệt chính giữa Titanium lớp 5 và lớp 7:

Các quy trình sản xuất cho đầu đĩa Titanium

Sản xuất đầu đĩa titan liên quan đến một số bước quan trọng để đảm bảo vật liệu đáp ứng các yêu cầu nghiêm ngặt về độ bền, khả năng chống ăn mòn và kết thúc bề mặt.Dưới đây là một sự phân chia của quá trình sản xuất:

Sản xuất ban đầu của tấm titan hoặc tấm thép bọc

• Quá trình: Việc sản xuất bắt đầu bằng việc tạo ra các tấm titan hoặc tấm thép bọc, sẽ được hình thành thành đầu đĩa.Các tấm này là hoặc titan tinh khiết hoặc hợp kim titan và cũng có thể bao gồm lớp phủ bằng kim loại khác để tăng cường tính chất.
• Kiểm tra: Các tấm ban đầu được kiểm tra để tìm bất kỳ khiếm khuyết nào trong vật liệu như vết nứt, sự không nhất quán hoặc tạp chất.

Làm sạch và nghiền bề mặt tấm

• Quá trình: bề mặt của tấm titan được làm sạch kỹ lưỡng để loại bỏ bất kỳ oxy hóa, mỡ hoặc các chất gây ô nhiễm khác.bề mặt được nghiền để hoàn thiện mịn để chuẩn bị cho quá trình hình thành.

Bảo vệ và sơn

• Quá trình: Một lớp phủ bảo vệ được áp dụng cho tấm để ngăn ngừa bất kỳ thiệt hại nào trong quá trình hình thành và xử lý.Sơn có thể được áp dụng để cung cấp khả năng chống ăn mòn hơn hoặc vì mục đích thẩm mỹ.

Hình thành (hình thành nóng hoặc lạnh)

• Quá trình: Bảng titan sau đó được hình thành thành một dạng đĩa, hoặc bằng cách hình thành nóng (ở nhiệt độ cao để tăng độ dẻo dai) hoặc hình thành lạnh (ở nhiệt độ phòng).Quá trình này hình thành tấm vào cấu hình đầu đĩa mong muốn, có thể là bán cầu, elip hoặc hình nón.

Chuẩn bị cắt và nghiền

• Quá trình: Sau khi hình thành, đầu đĩa được chuẩn bị để cắt.

Sữa sâm

• Quá trình: Chọn lọc liên quan đến việc ngâm đầu đĩa titan vào bồn tắm axit để loại bỏ bất kỳ lớp vảy, lớp oxit hoặc chất gây ô nhiễm nào hình thành trong quá trình hình thành và hàn.Bước này đảm bảo đầu đĩa có một bề mặt sạch để xử lý thêm.

Kiểm tra UT & PT

• Quá trình: Kiểm tra siêu âm (UT) và Kiểm tra thâm nhập (PT) được thực hiện để phát hiện bất kỳ khiếm khuyết nội bộ hoặc bề mặt nào.Các phương pháp thử nghiệm không phá hủy này đảm bảo tính toàn vẹn cấu trúc của đầu đĩa titan.

Làm bóng bề mặt theo yêu cầu

• Quá trình: Nếu yêu cầu một bề mặt hoàn thiện cụ thể (ví dụ: bóng cao hoặc satin), đánh bóng được thực hiện để đạt được ngoại hình và độ mịn mong muốn.Điều này cũng làm tăng khả năng chống ăn mòn của bề mặt.

Kiểm tra cuối cùng

• Quá trình: Một cuộc kiểm tra cuối cùng được thực hiện để đảm bảo rằng đầu đĩa titan đáp ứng tất cả các yêu cầu được chỉ định, bao gồm kích thước, tiêu chuẩn chất lượng và tiêu chí hiệu suất.Bất kỳ khiếm khuyết hoặc sự khác biệt nào đều được giải quyết trước khi chuyển sang giai đoạn tiếp theo.

Bao bì

• Quá trình: Khi đầu đĩa titan vượt qua tất cả các cuộc kiểm tra, nó được đóng gói cẩn thận để vận chuyển.đảm bảo rằng chúng đến nơi lắp đặt trong tình trạng tuyệt vời.

Các ứng dụng của Titanium Elliptical Head:

Các vật liệu của các đầu hình elip:Đầu đĩa có thể được làm bằng các vật liệu khác nhau theo vật liệu của

Ví dụ: thép carbon (A3, 20#, Q235, Q345B, 16Mn, vv), thép không gỉ (304, 321,

304L,316, 316L, vv), thép hợp kim (15Mo3 15CrMoV 35CrMoV 45CrMo), kim loại không sắt (aluminium, titanium,

đồng,nickel và hợp kim nickel, v.v.). Vật liệu phải giống như thiết bị.Chúng tôi chuyên về

Titanium đầu bán cầu.

Các loại hàn cho đầu đĩa

Đầu đĩa thường được hàn vào thân hình trụ của bình áp suất, và tùy thuộc vào thiết kế, có hai loại phương pháp hàn phổ biến:

1. Phối hàn:

   • Đây là nơi các cạnh của đầu đĩa và thân hình trụ được sắp xếp và hàn dọc theo chu vi của chúng. Nó đảm bảo kết nối mịn màng, có thể chịu được áp suất bên trong cao.

2. Ống hàn ổ cắm:

   • Trong loại này, đầu được lắp vào ổ cắm ở đầu xi lanh, và kết nối được thực hiện bằng cách hàn chu vi bên ngoài của ổ cắm.Phương pháp này thường được sử dụng cho các bình đường kính nhỏ hơn hoặc các hệ thống áp suất thấp.

Thông số kỹ thuật của đầu Titanium:

Thành phần hóa học

Tài sản cơ khí
