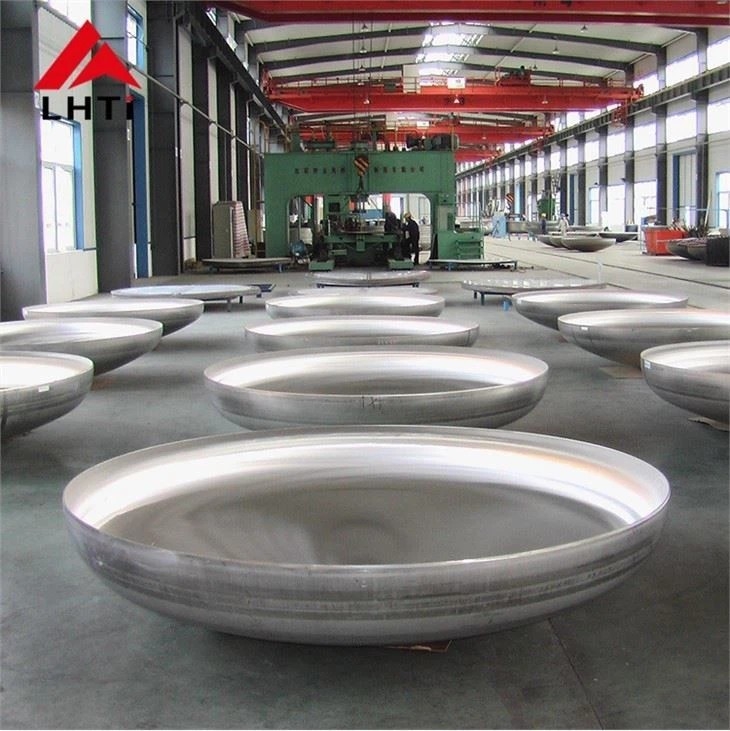

Đầu đĩa (hoặc nắp cuối) là một thành phần chính được sử dụng trong các bình áp suất, lò phản ứng, nồi hơi, bể lưu trữ và các thiết bị tương tự. Nó được thiết kế để đóng đầu các thùng có hình trụ,cô lập các phương tiện nội bộ khỏi môi trường bên ngoàiCác đầu đĩa rất quan trọng để duy trì tính toàn vẹn và an toàn của các tàu này bằng cách chịu áp lực bên trong và lực lượng bên ngoài.

Các loại đầu đĩa

Đầu đĩa có nhiều hình dạng khác nhau, mỗi hình được lựa chọn dựa trên các yêu cầu ứng dụng cụ thể.

1. Các đầu bán cầu:

   • Hình dạng: Một nửa hình cầu hoàn hảo, đầu bán cầu cung cấp phân phối căng thẳng tối ưu và được coi là hình dạng đầu hiệu quả nhất về việc sử dụng vật liệu dưới áp suất bên trong.
   • Sử dụng: Thông thường trong các ứng dụng áp suất cao như lò phản ứng, bình áp suất và nồi hơi.

2. Đầu đĩa hình elip:

   • Hình dạng: Đây là một đầu có đường cong hình elip. Nó cung cấp sự cân bằng giữa sức mạnh và sử dụng vật liệu và thường được sử dụng trong các ứng dụng đòi hỏi sức đề kháng áp suất vừa phải.
   • Sử dụng: Thích hợp cho các bể lưu trữ áp suất trung bình, trao đổi nhiệt và lò phản ứng.

3. Đầu tròn:

   • Hình dạng: Đầu tròn có đường cong tròn, hướng ra ngoài.
   • Sử dụng: Các đầu này thường được sử dụng trong bình khí, nồi hơi, lò phản ứng hóa học và các bình áp suất tương tự, nơi thiết kế tròn có thể giúp phân phối áp suất bên trong hiệu quả.

4. Đầu vương miện hình cầu:

   • Hình dạng: Vương miện hình cầu là một phần của một hình cầu và thường được sử dụng để giảm thiểu việc sử dụng vật liệu trong khi cung cấp sức mạnh tối ưu.
   • Sử dụng: Loại này được ưa thích cho các hệ thống áp suất cao, nơi độ dày tối thiểu và phân phối căng thẳng hiệu quả là điều cần thiết.

5. Các đầu hình nón:

   • Hình dạng: Một đầu hình nón có hình dạng giống như nón thường được sử dụng trong các ứng dụng yêu cầu chuyển đổi dần dần giữa phần hình trụ của bình và mái vòm của thùng.
   • Sử dụng: Thông thường trong thiết bị tách, trao đổi nhiệt và nồi hơi.

6. Đầu phẳng:

   • Hình dạng: Những đầu này có hình dạng phẳng, thường được sử dụng trong các ứng dụng áp suất thấp, nơi mà bình không cần phải chịu áp suất bên trong đáng kể.
   • Sử dụng: Được sử dụng trong bể lưu trữ, hệ thống đường ống và một số bộ trao đổi nhiệt.

Các loại hàn cho đầu đĩa

Đầu đĩa thường được hàn vào thân hình trụ của bình áp suất, và tùy thuộc vào thiết kế, có hai loại phương pháp hàn phổ biến:

1. Phối hàn:

   • Đây là nơi các cạnh của đầu đĩa và thân hình trụ được sắp xếp và hàn dọc theo chu vi của chúng. Nó đảm bảo kết nối mịn màng, có thể chịu được áp suất bên trong cao.

2. Ống hàn ổ cắm:

   • Trong loại này, đầu được lắp vào ổ cắm ở đầu xi lanh, và kết nối được thực hiện bằng cách hàn chu vi bên ngoài của ổ cắm.Phương pháp này thường được sử dụng cho các bình đường kính nhỏ hơn hoặc các hệ thống áp suất thấp.

Ứng dụng của đầu đĩa

Các đầu đĩa được sử dụng trong nhiều ngành công nghiệp và ứng dụng khác nhau đòi hỏi phải kiềm chế áp suất hoặc tách các phương tiện nội bộ và bên ngoài:

• Các bể lưu trữ:
  Được sử dụng để niêm phong đầu của các bể lưu trữ chất lỏng, khí hoặc hóa chất dưới áp suất.

• Máy trao đổi nhiệt:
  Được tìm thấy trong các hệ thống chuyển nhiệt giữa các chất lỏng, đầu giúp đóng đầu của bộ trao đổi nhiệt trong khi duy trì tính toàn vẹn áp suất.

• Các nồi hơi:
  Trong nồi hơi, đầu đĩa đảm bảo áp suất và nhiệt được chứa trong hệ thống.

• Các lò phản ứng:
  Được sử dụng trong các lò phản ứng hóa học, lò phản ứng hạt nhân và các bình phản ứng khác, nơi áp suất và an toàn là rất quan trọng.

• Thiết bị tách:
  Được tìm thấy trong hệ thống lọc và tách nơi cần thiết để ngăn chặn chất lỏng và khí dưới áp suất.

• Các bình khí:
  Đầu tròn thường được sử dụng trong sản xuất bình khí, lưu trữ khí dưới áp suất.

Lợi thế của đầu đĩa

• Sức mạnh và hiệu quả:
  Các đầu tròn (đặc biệt là bán cầu) có hiệu quả cao về tỷ lệ sức mạnh so với trọng lượng.Giảm khả năng thất bại và cho phép sử dụng vật liệu mỏng hơn, có thể giảm chi phí.

• An toàn:
  Thiết kế đầu đĩa là rất quan trọng trong việc đảm bảo áp suất bên trong của một bình được giữ an toàn, ngăn ngừa rò rỉ hoặc vỡ nguy hiểm.

• Sự đa dạng:
  Đầu đĩa có nhiều hình dạng và kích thước khác nhau để đáp ứng nhu cầu của các ngành công nghiệp và ứng dụng khác nhau, làm cho chúng trở thành các thành phần linh hoạt trong thiết kế bình áp suất.

• Tùy chỉnh:
  Đầu đĩa có thể được thiết kế tùy chỉnh để phù hợp với các điều kiện hoạt động cụ thể như nhiệt độ, áp suất và loại môi trường bên trong thùng.Điều này làm cho chúng thích nghi với các ứng dụng chuyên biệt cao.
