Titanium Hemispherical Head Grade 1 Grade 2 Grade 5 Titanium Head Disc Titanium Hemispherical Head Dish hình đĩa Thiết bị Titanium

Titanium Hemispherical Head Grade 1 Grade 2 Grade 5 Titanium Head Disc Titanium Hemispherical Head Dish hình đĩa Thiết bị Titanium

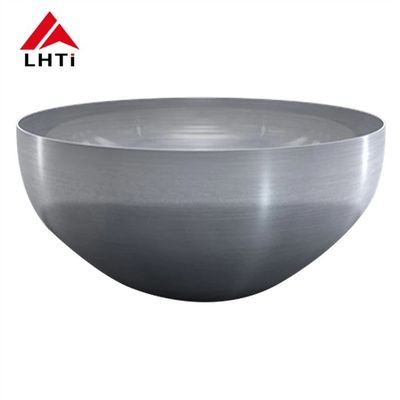

Titanium Hemispherical Head (còn được gọi là Titanium Dish Shaped Head hoặc Titanium Dish Head) là một thành phần quan trọng trong các bình áp suất, bể lưu trữ,và các thiết bị công nghiệp khác mà hình dạng và tính chất vật liệu là điều cần thiết để chịu được áp suất bên trongCác đầu này thường được sử dụng trong hóa chất, hóa dầu,và các ngành công nghiệp sản xuất điện do khả năng chống ăn mòn tuyệt vời và tỷ lệ sức mạnh so với trọng lượng.

Các loại đầu bán cầu Titanium dựa trên các loại Titanium

Các đầu bán cầu titan có thể được sản xuất từ các loại titan khác nhau và mỗi loại đều có lợi thế khác nhau tùy thuộc vào ứng dụng.Các lớp phổ biến được sử dụng cho các đầu này là lớp 1, cấp 2, và cấp 5.

1. Titanium lớp 1 Đầu bán cầu

Titanium Grade 1 là titan tinh khiết thương mại với hàm lượng hợp kim thấp nhất. Nó cung cấp khả năng chống ăn mòn tuyệt vời, đặc biệt là trong môi trường hung hăng như nước biển và các axit khác nhau.Nó có khả năng hình thành và hàn tốt nhưng độ bền thấp hơn so với các hợp kim titan khác.

• Đặc điểm chính:

  • Chống ăn mòn: Chống tốt cho hầu hết các axit, nước biển và môi trường oxy hóa.
  • Sức mạnh: Sức mạnh thấp nhất trong các loại titan, nhưng vẫn mạnh hơn nhiều kim loại khác như nhôm và thép không gỉ.
  • Khả năng hàn: Khả năng hàn rất tốt và lý tưởng cho việc hình thành các hình dạng phức tạp như đầu bán cầu.
  • Ứng dụng: Lý tưởng cho các ứng dụng đòi hỏi khả năng chống ăn mòn nhưng nơi độ bền cao không phải là mối quan tâm chính.

• Sử dụng điển hình:

  • Máy trao đổi nhiệt, bể, bình và đường ống trong chế biến hóa chất.
  • Thiết bị biển, đặc biệt là trong môi trường nước biển.

2. Titanium lớp 2 đầu bán cầu

Titanium lớp 2 là hợp kim titan được sử dụng rộng rãi nhất. Nó có độ bền cao hơn một chút so với lớp 1 và giữ lại các tính chất chống ăn mòn xuất sắc tương tự.Nó cũng rất dễ dàng để hàn và hình thành thành các hình dạng phức tạp như đầu bán cầu.

• Đặc điểm chính:

  • Chống ăn mòn: Chống được nhiều axit, nước biển và hóa chất khác nhau.
  • Sức mạnh: Sức mạnh cao hơn lớp 1, làm cho nó phù hợp với các ứng dụng cấu trúc đòi hỏi nhiều hơn.
  • Khả năng hàn: Khả năng hàn tốt, thường được sử dụng trong các ứng dụng đòi hỏi hàn chất lượng cao.
  • Khả năng hình thành: Nó có thể dễ dàng làm việc lạnh, làm cho nó phù hợp để hình thành hình bán cầu và các hình dạng phức tạp khác.

• Sử dụng điển hình:

  • Các bình áp suất, bộ trao đổi nhiệt và bể trong các ngành công nghiệp hóa học, hóa dầu và sản xuất điện.
  • Ứng dụng hàng không vũ trụ và hàng hải.

3Titanium lớp 5 đầu bán cầu (Ti-6Al-4V)

Titanium lớp 5 là một hợp kim bao gồm 90% titan, 6% nhôm và 4% vanadi.cung cấp sức mạnh vượt trội và khả năng chống nhiệt cao hơn so với lớp 1 và lớp 2Điều này làm cho nó phù hợp cho các ứng dụng mà cả hai sức mạnh cao và khả năng chống ăn mòn được yêu cầu.

• Các đặc tính chính:

  • Sức mạnh: Một trong những hợp kim titan mạnh nhất, với độ bền kéo khoảng 900 MPa (so với khoảng 400-550 MPa cho lớp 1 và lớp 2).
  • Chống ăn mòn: Chống ăn mòn tuyệt vời, mặc dù thấp hơn một chút so với lớp 1 và lớp 2 trong môi trường cực kỳ hung hăng.
  • Chống nhiệt: Chống nhiệt độ cao hơn so với các loại titan khác, làm cho nó phù hợp với các ứng dụng nhiệt độ cao.
  • Khả năng hàn: Khả năng hàn vừa phải. Mặc dù nó có thể hàn, nhưng phải cẩn thận để tránh các vấn đề như hấp thụ hydro, có thể ảnh hưởng đến tính chất cơ học của nó.

• Sử dụng điển hình:

  • Các ứng dụng công nghiệp không gian và hiệu suất cao, nơi có độ bền cao và khả năng chống ăn mòn rất quan trọng.
  • Các bình áp suất và bộ trao đổi nhiệt trong môi trường nhiệt độ cao, như trong các ngành công nghiệp dầu khí và sản xuất điện.

Quá trình sản xuất đầu bán cầu Titanium

Đầu bán cầu titan thường được sản xuất bằng các quy trình như vẽ sâu, hình thành nóng hoặc ép.

1. Việc chuẩn bị tấm: Các tấm hợp kim titan được cắt đến kích thước cần thiết.
2. Hình thành: Bảng titan được nung nóng và sau đó được ép hoặc kéo thành hình bán cầu bằng cách sử dụng máy ép hoặc matrix hình thành.
3. hàn: Nếu cần thiết, đầu bán cầu được hàn vào thân hình trụ của bình hoặc bể.hàn titan đòi hỏi phải kiểm soát cẩn thận nhiệt và môi trường hàn để ngăn ngừa ô nhiễm.
4. Sau khi xử lý: Sau khi hình thành và hàn, các đầu bán cầu titan có thể trải qua các phương pháp điều trị như sấy, đánh bóng hoặc thụ động để tăng khả năng chống ăn mòn và chất lượng bề mặt.

Ưu điểm của đầu bán cầu Titanium

1. Kháng ăn mòn:
   • Hợp kim titan, đặc biệt là lớp 1 và lớp 2, được biết đến với khả năng chống ăn mòn vượt trội của chúng, điều này rất quan trọng trong môi trường hóa học và biển.
2. Tỷ lệ sức mạnh so với trọng lượng:
   • Titanium cung cấp tỷ lệ sức mạnh/trọng lượng cao, có nghĩa là các đầu có thể chịu được áp suất bên trong cao mà không tăng trọng lượng đáng kể,quan trọng trong các ngành công nghiệp như hàng không và hàng hải.
3. Tuổi thọ:
   • Do khả năng chống ăn mòn tuyệt vời của titan, các đầu bán cầu được làm từ vật liệu này có tuổi thọ dài với bảo trì tối thiểu.
4. Chống nhiệt độ cao:
   • Titanium lớp 5, đặc biệt, phù hợp với các ứng dụng nhiệt độ cao, đảm bảo tính toàn vẹn cấu trúc trong môi trường nhiệt độ cực cao.
5. Tương thích sinh học:
   • Titanium lớp 1 và lớp 2 tương thích sinh học, làm cho chúng lý tưởng cho các ứng dụng trong thiết bị y tế, chẳng hạn như cấy ghép và dụng cụ phẫu thuật.

Ứng dụng của các đầu bán cầu Titanium

1. Đồ áp suất:
   • Được sử dụng trong các ngành công nghiệp như hóa dầu, dược phẩm và chế biến thực phẩm, nơi áp suất bên trong cần được kiểm soát an toàn.
2. Máy trao đổi nhiệt:
   • Đầu titan được sử dụng trong bộ trao đổi nhiệt do khả năng chống ăn mòn và khả năng chịu tải nhiệt cao.
3. Các bể lưu trữ:
   • Sử dụng trong các bể lưu trữ đòi hỏi khả năng chống ăn mòn tuyệt vời từ hóa chất hoặc axit.
4. Không gian:
   • Độ bền và tính chất nhẹ của titan làm cho nó lý tưởng cho các ứng dụng hàng không vũ trụ, bao gồm cả trong thùng nhiên liệu và các thành phần áp suất.
5. Ứng dụng trên biển:
   • Lý tưởng cho tiếp xúc với nước biển, nơi mà khả năng chống ăn mòn do clorua là rất quan trọng.
6. Sản xuất điện:
   • Được sử dụng trong việc xây dựng lò phản ứng và các thành phần áp suất cao, nhiệt độ cao khác trong ngành công nghiệp sản xuất điện.

Các loại đầu đĩa dựa trên hình dạng

Đầu đĩa được phân loại dựa trên hình dạng hình học của chúng, và mỗi loại phục vụ các nhu cầu cấu trúc hoặc chức năng cụ thể.

Đầu tròn:

• Các đầu này có bề mặt cong bên ngoài và thường được sử dụng để đảm bảo tính toàn vẹn về cấu trúc của các thùng chứa phải chịu áp suất bên trong.
• Ví dụ bao gồm đầu bán cầu, đầu hình bầu dục, đầu đĩa và đầu hình cầu không có vòm.
• Đầu bán cầu thường được sử dụng trong các tàu áp suất cao vì hình dạng của chúng có thể phân phối đồng đều áp suất bên trong.
• Đầu hình bầu dục và đầu đĩa cũng có thể được sử dụng tùy thuộc vào thiết kế và yêu cầu áp suất.
• Một số bình khí sử dụng đầu hướng vào tròn, đôi khi được gọi là đầu đáy kết hợp, giúp tăng cường độ bền và an toàn bằng cách phân phối tải hiệu quả hơn.

Các đầu hình nón:

• Đầu hình nón có hình dạng cong và thường được sử dụng trong các ứng dụng cần chuyển đổi mượt mà giữa hình dạng hình trụ và hình dạng hình nón,như trong một số loại lò phản ứng và tháp.
• Những đầu này đặc biệt hữu ích trong việc xử lý cả căng thẳng bên trong và bên ngoài do bản chất thuần của chúng.

Đầu phẳng:

• Đầu phẳng ít phổ biến hơn đầu tròn hoặc nón và được sử dụng trong các thùng chứa có áp suất bên trong tương đối thấp hoặc không có.Chúng đơn giản hơn để sản xuất và hàn nhưng thường ít hiệu quả hơn trong việc xử lý áp suất nội bộ cao.

Hình dạng kết hợp:

• Một số đầu kết hợp các hình dạng hình học khác nhau để đạt được các lợi ích thiết kế hoặc cấu trúc cụ thể.để đáp ứng nhu cầu chức năng của tàu.

(Titanium đĩa đầu) DIN28013:

Các quy trình sản xuất cho đầu đĩa Titanium

Sản xuất đầu đĩa titan liên quan đến một số bước quan trọng để đảm bảo vật liệu đáp ứng các yêu cầu nghiêm ngặt về độ bền, khả năng chống ăn mòn và kết thúc bề mặt.Dưới đây là một sự phân chia của quá trình sản xuất:

Sản xuất ban đầu của tấm titan hoặc tấm thép bọc

• Quá trình: Việc sản xuất bắt đầu bằng việc tạo ra các tấm titan hoặc tấm thép bọc, sẽ được hình thành thành đầu đĩa.Các tấm này là hoặc titan tinh khiết hoặc hợp kim titan và cũng có thể bao gồm lớp phủ bằng kim loại khác để tăng cường tính chất.
• Kiểm tra: Các tấm ban đầu được kiểm tra để tìm bất kỳ khiếm khuyết nào trong vật liệu như vết nứt, sự không nhất quán hoặc tạp chất.

Làm sạch và nghiền bề mặt tấm

• Quá trình: bề mặt của tấm titan được làm sạch kỹ lưỡng để loại bỏ bất kỳ oxy hóa, mỡ hoặc các chất gây ô nhiễm khác.bề mặt được nghiền để hoàn thiện mịn để chuẩn bị cho quá trình hình thành.

Bảo vệ và sơn

• Quá trình: Một lớp phủ bảo vệ được áp dụng cho tấm để ngăn ngừa bất kỳ thiệt hại nào trong quá trình hình thành và xử lý.Sơn có thể được áp dụng để cung cấp khả năng chống ăn mòn hơn hoặc vì mục đích thẩm mỹ.

Hình thành (hình thành nóng hoặc lạnh)

• Quá trình: Bảng titan sau đó được hình thành thành một dạng đĩa, hoặc bằng cách hình thành nóng (ở nhiệt độ cao để tăng độ dẻo dai) hoặc hình thành lạnh (ở nhiệt độ phòng).Quá trình này hình thành tấm vào cấu hình đầu đĩa mong muốn, có thể là bán cầu, elip hoặc hình nón.

Chuẩn bị cắt và nghiền

• Quá trình: Sau khi hình thành, đầu đĩa được chuẩn bị để cắt.

Sữa sâm

• Quá trình: Chọn lọc liên quan đến việc ngâm đầu đĩa titan vào bồn tắm axit để loại bỏ bất kỳ lớp vảy, lớp oxit hoặc chất gây ô nhiễm nào hình thành trong quá trình hình thành và hàn.Bước này đảm bảo đầu đĩa có một bề mặt sạch để xử lý thêm.

Kiểm tra UT & PT

• Quá trình: Kiểm tra siêu âm (UT) và Kiểm tra thâm nhập (PT) được thực hiện để phát hiện bất kỳ khiếm khuyết nội bộ hoặc bề mặt nào.Các phương pháp thử nghiệm không phá hủy này đảm bảo tính toàn vẹn cấu trúc của đầu đĩa titan.

Làm bóng bề mặt theo yêu cầu

• Quá trình: Nếu yêu cầu một bề mặt hoàn thiện cụ thể (ví dụ: bóng cao hoặc satin), đánh bóng được thực hiện để đạt được ngoại hình và độ mịn mong muốn.Điều này cũng làm tăng khả năng chống ăn mòn của bề mặt.

Kiểm tra cuối cùng

• Quá trình: Một cuộc kiểm tra cuối cùng được thực hiện để đảm bảo rằng đầu đĩa titan đáp ứng tất cả các yêu cầu được chỉ định, bao gồm kích thước, tiêu chuẩn chất lượng và tiêu chí hiệu suất.Bất kỳ khiếm khuyết hoặc sự khác biệt nào đều được giải quyết trước khi chuyển sang giai đoạn tiếp theo.

Bao bì

• Quá trình: Khi đầu đĩa titan vượt qua tất cả các cuộc kiểm tra, nó được đóng gói cẩn thận để vận chuyển.đảm bảo rằng chúng đến nơi lắp đặt trong tình trạng tuyệt vời.

Thông số kỹ thuật của đầu Titanium:

Thành phần hóa học

Tài sản cơ khí
