Thông tin chi tiết sản phẩm
Place of Origin: Baoji, Shaanxi, China
Hàng hiệu: LHTi
Chứng nhận: ISO9001, CE, API,etc
Model Number: Titanium Eqiupment
Điều khoản thanh toán & vận chuyển
Minimum Order Quantity: 100 pieces
Giá bán: có thể đàm phán
Packaging Details: All goods are packed by seaworth shipment materials or required by buyer
Delivery Time: about 7-14 days for delivery
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability: 5000 Pieces Per Month
Power: |
3kw |
Third Party Testing: |
Available |
Outer Diameter: |
3-50mm |
Shell Side Material: |
Titanium/Stainless steel |
Resistance: |
Corrosion Resistant |
Standard: |
ANSI, ASME |
Type: |
Tower trays |
Tubesheet Diameter: |
MaxΦ8600mm |
Capacity: |
Large |
System: |
Single /double/Triple system |
Length: |
Customized |
Durability: |
High |
Out Diameter: |
OD12.7mm-OD50mm |
Tube Plate Material: |
Titanium Steel Composite |
Process: |
casting |
Power: |
3kw |
Third Party Testing: |
Available |
Outer Diameter: |
3-50mm |
Shell Side Material: |
Titanium/Stainless steel |
Resistance: |
Corrosion Resistant |
Standard: |
ANSI, ASME |
Type: |
Tower trays |
Tubesheet Diameter: |
MaxΦ8600mm |
Capacity: |
Large |
System: |
Single /double/Triple system |
Length: |
Customized |
Durability: |
High |
Out Diameter: |
OD12.7mm-OD50mm |
Tube Plate Material: |
Titanium Steel Composite |
Process: |
casting |

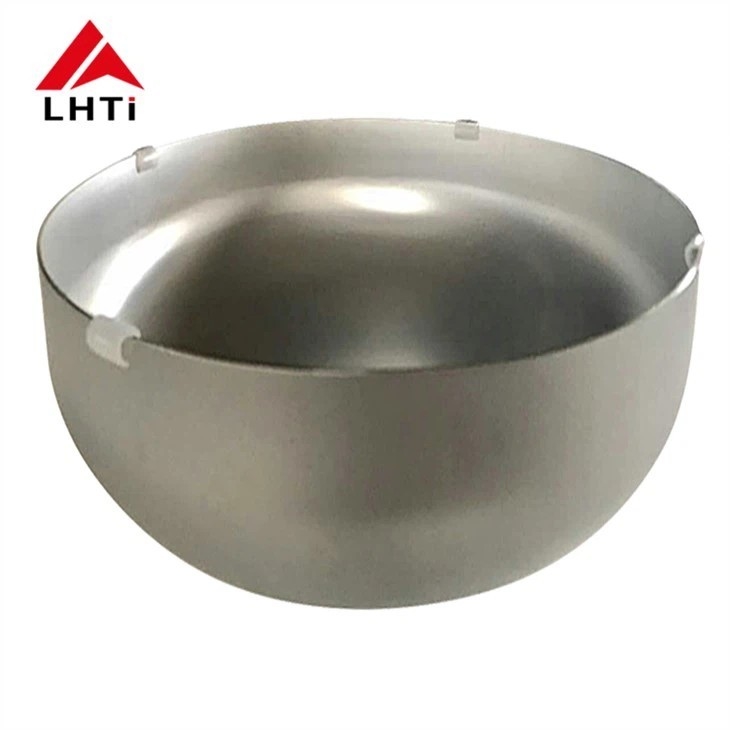

Thiết bị Titanium Ti có hình dạng đĩa đầu bán cầu lớp 5 lớp 7
Đầu đĩa đề cập đến các yếu tố được sử dụng để đóng cuối thùng để các bên trong và bên ngoài
Các phương tiện truyền thông được cô lập, còn được gọi là đầu bán cầu / cuối đĩa / cuối đĩa elip.
Theo hình dạng của bề mặt đầu, nó có thể được chia thành convex
hình dạng, hình dạng nón, hình dạng phẳng và hình dạng kết hợp.
hình dạng, chẳng hạn như nửa cầu, hình bầu dục, đĩa và đầu hình cầu không có vòm.
đầu dưới kết hợp, không chỉ đảm bảo sức mạnh, mà còn đáp ứng nhu cầu sử dụng an toàn.
Một đầu là một phần của một thùng chứa được hàn vào xi lanh Theo các hình dạng hình học khác nhau, nó có thể được
được chia thành hình cầu, hình bầu dục, đĩa, vương miện hình cầu, vỏ nón và nắp, trong đó hình cầu, hình bầu dục, đĩa và
đầu vương miện hình cầu được gọi chung là đầu tròn.
sử dụng cho tất cả các loại thiết bị container, chẳng hạn như bể lưu trữ, bộ trao đổi nhiệt,
tháp, lò phản ứng, nồi hơi và thiết bị tách, vv
(Titanium đĩa đầu) DIN28013:
| D (mm) | s min/max (mm) | Khối lượng (L) | H1 (mm) | kg mỗi mm s | D (mm) | s min/max (mm) | Khối lượng (L) | H1 (mm) | kg mỗi mm s |
| 300 | 4-10 | 3.5 | 78 | 1,0 | 1550 | 5-15 | 483 | 403 | 22.5 |
| 350 | 4-10 | 5.6 | 91 | 1.3 | 1600 | 5-15 | 532 | 416 | 23.9 |
| 400 | 4-10 | 8.3 | 104 | 1,7 | 1650 | 5-15 | 585 | 429 | 25,4 |
| 450 | 4-10 | 11.8 | 117 | 2,1 | 1700 | 5-15 | 640 | 442 | 27.0 |
| 500 | 4-10 | 16.1 | 130 | 2.6 | 1750 | 5-15 | 700 | 455 | 28.5 |
| 550 | 3-12 | 21,6 | 143 | 3,1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | 3-12 | 28,0 | 156 | 3.6 | 1850 | 5-15 | 825 | 481 | 31.5 |
| 650 | 3-12 | 36.0 | 169 | 4,2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | 3-12 | 44,5 | 182 | 4,8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | 3-12 | 54.5 | 195 | 5,5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66.5 | 203 | 6.2 | 2050 | 6-15 | 1120 | 533 | 38.5 |
| 850 | 3-13 | 79,5 | 221 | 7,0 | 2100 | 6-15 | 1200 | 546 | 40.5 |
| 900 | 3-13 | 94 | 234 | 乙8 | 2150 | 6-15 | 1290 | 559 | 42,5 |
| 950 | 3-13 | 111 | 247 | 8.6 | 2200 | 6-15 | 1380 | 572 | 44.5 |
| 1000 | 4-16 | 130 | 260 | 9.5 | 2250 | 6-15 | 1480 | 685 | 46.5 |
| 1050 | 4-13 | 150 | 273 | 10,4 | 2300 | 6-15 | 1580 | 598 | 46 5 |
| 1100 | 4-13 | 173 | 286 | 11,1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12.5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13.6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14,7 | 2500 | 6-15 | 2030 | 660 |
57 |
Đầu đĩa titan được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi các vật liệu chống ăn mòn hiệu suất cao để xử lý các điều kiện khắc nghiệt.chẳng hạn như tỷ lệ sức mạnh-trọng lượng tuyệt vời của nó, chống ăn mòn (đặc biệt là trong môi trường hung hăng), và dung nạp nhiệt độ cao, làm cho nó lý tưởng cho một loạt các ứng dụng quan trọng.Dưới đây là các lĩnh vực chính mà các đầu đĩa titanium thường được sử dụng:
Đầu đĩa Titanium được sử dụng rộng rãi trong các bình dưới áp suất do sức mạnh, độ bền và khả năng chịu được cả áp suất cao và môi trường khắc nghiệt.Những bình áp suất này thường lưu trữ chất lỏng, khí hoặc hóa chất dưới áp suất cao, và đầu đĩa titan cung cấp một con dấu đáng tin cậy, chống rò rỉ.
Trong thăm dò dầu mỏ, đầu đĩa titan được sử dụng trong các thiết bị khác nhau tiếp xúc với môi trường áp suất cao, chẳng hạn như giàn khoan dầu ngoài khơi và thiết bị dưới biển.Khả năng chống ăn mòn của titan trong nước biển, kết hợp với độ bền của nó, làm cho nó trở thành một vật liệu lý tưởng cho các ứng dụng thăm dò dầu mỏ.
Tương tự như thăm dò dầu mỏ, thăm dò khí đốt đòi hỏi thiết bị có thể xử lý áp suất cực cao và chống ăn mòn từ các khí như hydro sulfure (H2S) và carbon dioxide (CO2).Đầu đĩa Titanium là lý tưởng cho mục đích này, đảm bảo tính toàn vẹn cấu trúc của hệ thống lưu trữ và vận chuyển khí.
Trong bộ trao đổi nhiệt, đầu đĩa titan thường được sử dụng để niêm phong đầu của bộ trao đổi nhiệt.Kháng ăn mòn và dẫn nhiệt cao của titanium làm cho nó phù hợp cho các ứng dụng chuyển nhiệt, đặc biệt là trong môi trường hung hăng như các ứng dụng biển, chế biến hóa chất và nhà máy khử muối.
Các cơ sở sản xuất điện, đặc biệt là những cơ sở sử dụng hơi nước hoặc năng lượng hạt nhân, đòi hỏi các bình áp suất và các thành phần liên quan có thể xử lý nhiệt độ và áp suất cao.Đầu đĩa Titanium cung cấp một cơ chế niêm phong đáng tin cậy, đảm bảo sự giam giữ an toàn của chất lỏng và khí trong những điều kiện như vậy.
Công nghiệp chế biến hóa chất thường liên quan đến hóa chất ăn mòn và nhiệt độ cực cao.có khả năng chống lại các hóa chất axit và gây bệnh.
Các quy trình khử muối, chuyển đổi nước biển thành nước ngọt, liên quan đến việc tiếp xúc đáng kể với nước muối ăn mòn và môi trường áp suất cao.Titanium có khả năng chống ăn mòn cao từ nước mặn, làm cho nó trở thành vật liệu lý tưởng cho thiết bị khử muối, bao gồm các bình áp suất, bộ trao đổi nhiệt và máy bơm.
Đầu đĩa titan được sử dụng trong các nhà máy xử lý nước, nơi chúng giúp quản lý việc lưu trữ và lọc nước, đặc biệt là trong điều kiện khắc nghiệt liên quan đến nước axit hoặc kiềm.Tính bền của titanium đối với ăn mòn và vỏ bọc làm cho nó trở thành sự lựa chọn tối ưu cho cả các ứng dụng xử lý nước uống và nước thải.
Sản xuất đầu đĩa titan liên quan đến một số bước quan trọng để đảm bảo vật liệu đáp ứng các yêu cầu nghiêm ngặt về độ bền, khả năng chống ăn mòn và kết thúc bề mặt.Dưới đây là một sự phân chia của quá trình sản xuất:
Ứng dụng của Titanium Elliptical Heads:
Các vật liệu của các đầu hình elip:Đầu đĩa có thể được làm bằng các vật liệu khác nhau theo vật liệu của
Ví dụ: thép carbon (A3, 20#, Q235, Q345B, 16Mn, vv), thép không gỉ (304, 321,
304L,316, 316L, vv), thép hợp kim (15Mo3 15CrMoV 35CrMoV 45CrMo), kim loại không sắt (aluminium, titanium,
đồng,nickel và hợp kim nickel, v.v.). Vật liệu phải giống như thiết bị.Chúng tôi chuyên về
Titanium đầu bán cầu.
Đầu đĩa thường được hàn vào thân hình trụ của bình áp suất, và tùy thuộc vào thiết kế, có hai loại phương pháp hàn phổ biến:
Phối hàn:
Phòng hàn ổ cắm:
Thành phần hóa học
Tài sản cơ khí
