Thông tin chi tiết sản phẩm
Place of Origin: Baoji, Shaanxi, China
Hàng hiệu: LHTi
Chứng nhận: ISO9001, CE, API,etc
Model Number: Titanium Eqiupment
Điều khoản thanh toán & vận chuyển
Minimum Order Quantity: 100 pieces
Giá bán: có thể đàm phán
Packaging Details: All goods are packed by seaworth shipment materials or required by buyer
Delivery Time: about 7-14 days for delivery
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability: 5000 Pieces Per Month
Structure: |
Tube Heat Exchanger |
Core Components: |
Pressure vessel |
Applications: |
Pressure Vessel Equipment and boilers |
Application: |
Heat Transfer |
Type: |
Tower trays |
Maximum Working Pressure: |
3.0MPa |
Product Type: |
Equipment |
Tube Plate Material: |
Titanium Steel Composite |
Size: |
Customized |
Length: |
Customized |
Impact Resistance: |
Good |
Corrosion Resistance: |
Excellent |
Package: |
according to customer's requirment |
Design: |
Sleek and Modern |
Liquid Flow Rate: |
2.5m/s |
Structure: |
Tube Heat Exchanger |
Core Components: |
Pressure vessel |
Applications: |
Pressure Vessel Equipment and boilers |
Application: |
Heat Transfer |
Type: |
Tower trays |
Maximum Working Pressure: |
3.0MPa |
Product Type: |
Equipment |
Tube Plate Material: |
Titanium Steel Composite |
Size: |
Customized |
Length: |
Customized |
Impact Resistance: |
Good |
Corrosion Resistance: |
Excellent |
Package: |
according to customer's requirment |
Design: |
Sleek and Modern |
Liquid Flow Rate: |
2.5m/s |

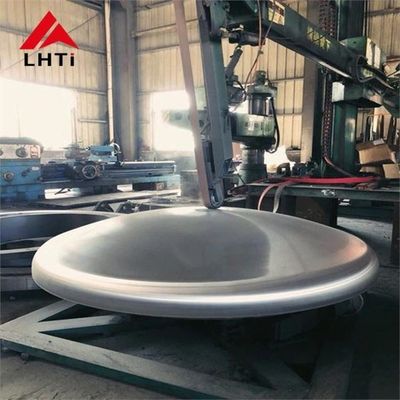

Lớp 1 Lớp 2 Titanium Đầu bán cầu hình đĩa Tiêu chuẩn đầu Titanium Thiết bị Titanium
Đầu đĩa đề cập đến các yếu tố được sử dụng để đóng cuối thùng để các bên trong và bên ngoài
Các phương tiện truyền thông được cô lập, còn được gọi là đầu bán cầu / cuối đĩa / cuối đĩa elip.
Theo hình dạng của bề mặt đầu, nó có thể được chia thành convex
hình dạng, hình dạng nón, hình dạng phẳng và hình dạng kết hợp.
hình dạng, chẳng hạn như nửa cầu, hình bầu dục, đĩa và đầu hình cầu không có vòm.
đầu dưới kết hợp, không chỉ đảm bảo sức mạnh, mà còn đáp ứng nhu cầu sử dụng an toàn.
Một đầu là một phần của một thùng chứa được hàn vào xi lanh Theo các hình dạng hình học khác nhau, nó có thể được
được chia thành hình cầu, hình bầu dục, đĩa, vương miện hình cầu, vỏ nón và nắp, trong đó hình cầu, hình bầu dục, đĩa và
đầu vương miện hình cầu được gọi chung là đầu tròn.
sử dụng cho tất cả các loại thiết bị container, chẳng hạn như bể lưu trữ, bộ trao đổi nhiệt,
tháp, lò phản ứng, nồi hơi và thiết bị tách, vv
(Titanium đĩa đầu) DIN28013:
| D (mm) | s min/max (mm) | Khối lượng (L) | H1 (mm) | kg mỗi mm s | D (mm) | s min/max (mm) | Khối lượng (L) | H1 (mm) | kg mỗi mm s |
| 300 | 4-10 | 3.5 | 78 | 1,0 | 1550 | 5-15 | 483 | 403 | 22.5 |
| 350 | 4-10 | 5.6 | 91 | 1.3 | 1600 | 5-15 | 532 | 416 | 23.9 |
| 400 | 4-10 | 8.3 | 104 | 1,7 | 1650 | 5-15 | 585 | 429 | 25,4 |
| 450 | 4-10 | 11.8 | 117 | 2,1 | 1700 | 5-15 | 640 | 442 | 27.0 |
| 500 | 4-10 | 16.1 | 130 | 2.6 | 1750 | 5-15 | 700 | 455 | 28.5 |
| 550 | 3-12 | 21,6 | 143 | 3,1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | 3-12 | 28,0 | 156 | 3.6 | 1850 | 5-15 | 825 | 481 | 31.5 |
| 650 | 3-12 | 36.0 | 169 | 4,2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | 3-12 | 44,5 | 182 | 4,8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | 3-12 | 54.5 | 195 | 5,5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66.5 | 203 | 6.2 | 2050 | 6-15 | 1120 | 533 | 38.5 |
| 850 | 3-13 | 79,5 | 221 | 7,0 | 2100 | 6-15 | 1200 | 546 | 40.5 |
| 900 | 3-13 | 94 | 234 | 乙8 | 2150 | 6-15 | 1290 | 559 | 42,5 |
| 950 | 3-13 | 111 | 247 | 8.6 | 2200 | 6-15 | 1380 | 572 | 44.5 |
| 1000 | 4-16 | 130 | 260 | 9.5 | 2250 | 6-15 | 1480 | 685 | 46.5 |
| 1050 | 4-13 | 150 | 273 | 10,4 | 2300 | 6-15 | 1580 | 598 | 46 5 |
| 1100 | 4-13 | 173 | 286 | 11,1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12.5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13.6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14,7 | 2500 | 6-15 | 2030 | 660 |
57 |
Đầu đĩa có nhiều hình dạng khác nhau, mỗi hình được lựa chọn dựa trên các yêu cầu ứng dụng cụ thể.
Các đầu bán cầu:
Đầu đĩa hình elip:
Đầu tròn:
Đầu vương miện hình cầu:
Các đầu hình nón:
Đầu phẳng:
Các ứng dụng của Titanium Elliptical Head:
Các vật liệu của các đầu hình elip:Đầu đĩa có thể được làm bằng các vật liệu khác nhau theo vật liệu của
Ví dụ: thép carbon (A3, 20#, Q235, Q345B, 16Mn, vv), thép không gỉ (304, 321,
304L,316, 316L, vv), thép hợp kim (15Mo3 15CrMoV 35CrMoV 45CrMo), kim loại không sắt (aluminium, titanium,
đồng,nickel và hợp kim nickel, v.v.). Vật liệu phải giống như thiết bị.Chúng tôi chuyên về
Titanium đầu bán cầu.
Đầu đĩa thường được hàn vào thân hình trụ của bình áp suất, và tùy thuộc vào thiết kế, có hai loại phương pháp hàn phổ biến:
Phối hàn:
Ống hàn ổ cắm:
Các đầu đĩa được sử dụng trong nhiều ngành công nghiệp và ứng dụng khác nhau đòi hỏi phải kiềm chế áp suất hoặc tách các phương tiện nội bộ và bên ngoài:
Các bể lưu trữ:
Được sử dụng để niêm phong đầu của các bể lưu trữ chất lỏng, khí hoặc hóa chất dưới áp suất.
Máy trao đổi nhiệt:
Được tìm thấy trong các hệ thống chuyển nhiệt giữa các chất lỏng, đầu giúp đóng đầu của bộ trao đổi nhiệt trong khi duy trì tính toàn vẹn áp suất.
Các nồi hơi:
Trong nồi hơi, đầu đĩa đảm bảo áp suất và nhiệt được chứa trong hệ thống.
Các lò phản ứng:
Được sử dụng trong các lò phản ứng hóa học, lò phản ứng hạt nhân và các bình phản ứng khác, nơi áp suất và an toàn là rất quan trọng.
Thiết bị tách:
Được tìm thấy trong hệ thống lọc và tách nơi cần thiết để ngăn chặn chất lỏng và khí dưới áp suất.
Các bình khí:
Đầu tròn thường được sử dụng trong sản xuất bình khí, lưu trữ khí dưới áp suất.
Thành phần hóa học
Tài sản cơ khí
