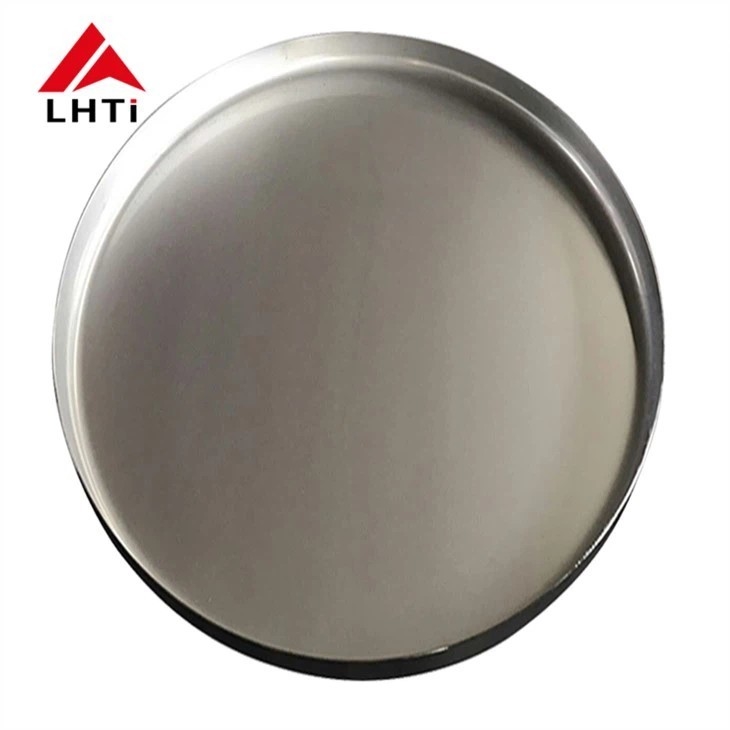

Ti Grade 12 Gr12 Titanium Head Disc Titanium Hemispherical Head Dish hình đĩa Thiết bị Titanium

Ti Grade 12 Gr12 Titanium Head Disc Titanium Hemispherical Head Dish hình đĩa Thiết bị Titanium

Đầu đĩa (còn được gọi là đầu đĩa cuối cùng, đầu bán cầu hoặc đầu đĩa hình elip) là một loại đầu được sử dụng để đóng cuối thùng hình trụ,đảm bảo sự tách biệt giữa các phương tiện truyền thông nội bộ và bên ngoàiNó phục vụ như một thành phần cấu trúc trong các thùng chứa và thiết bị khác nhau, chẳng hạn như bể lưu trữ, trao đổi nhiệt, lò phản ứng, nồi hơi và thiết bị tách.Những đầu này rất quan trọng để duy trì tính toàn vẹn của thùng chứa, cho phép nó chịu được áp lực bên trong và lực lượng bên ngoài.

Các loại đầu đĩa dựa trên hình dạng

Đầu đĩa được phân loại dựa trên hình dạng hình học của chúng, và mỗi loại phục vụ các nhu cầu cấu trúc hoặc chức năng cụ thể.

Đầu tròn:

• Các đầu này có bề mặt cong bên ngoài và thường được sử dụng để đảm bảo tính toàn vẹn về cấu trúc của các thùng chứa phải chịu áp suất bên trong.
• Ví dụ bao gồm đầu bán cầu, đầu hình bầu dục, đầu đĩa và đầu hình cầu không có vòm.
• Đầu bán cầu thường được sử dụng trong các tàu áp suất cao vì hình dạng của chúng có thể phân phối đồng đều áp suất bên trong.
• Đầu hình bầu dục và đầu đĩa cũng có thể được sử dụng tùy thuộc vào thiết kế và yêu cầu áp suất.
• Một số bình khí sử dụng đầu hướng vào tròn, đôi khi được gọi là đầu đáy kết hợp, giúp tăng cường độ bền và an toàn bằng cách phân phối tải hiệu quả hơn.

Các đầu hình nón:

• Đầu hình nón có hình dạng cong và thường được sử dụng trong các ứng dụng cần chuyển đổi mượt mà giữa hình dạng hình trụ và hình dạng hình nón,như trong một số loại lò phản ứng và tháp.
• Những đầu này đặc biệt hữu ích trong việc xử lý cả căng thẳng bên trong và bên ngoài do bản chất thuần của chúng.

Đầu phẳng:

• Đầu phẳng ít phổ biến hơn đầu tròn hoặc nón và được sử dụng trong các thùng chứa có áp suất bên trong tương đối thấp hoặc không có.Chúng đơn giản hơn để sản xuất và hàn nhưng thường ít hiệu quả hơn trong việc xử lý áp suất nội bộ cao.

Hình dạng kết hợp:

• Một số đầu kết hợp các hình dạng hình học khác nhau để đạt được các lợi ích thiết kế hoặc cấu trúc cụ thể.để đáp ứng nhu cầu chức năng của tàu.

Các loại hàn cho đầu đĩa

Đầu đĩa thường được hàn vào thân hình trụ của thùng chứa, và phương pháp hàn có thể khác nhau tùy thuộc vào thiết kế và các yêu cầu vật liệu.Các loại hàn phổ biến nhất được sử dụng cho đầu đĩa bao gồm:

1. Các đầu hàn đít:

   • hàn sau liên quan đến việc kết nối cạnh của đầu đĩa trực tiếp với thân hình trụ mà không chồng chéo các cạnh. Điều này tạo ra một khớp mạnh hơn, phù hợp với các ứng dụng áp suất cao.
   • Đồng hàn đít thường được sử dụng cho các đầu hình cầu, hình bầu dục và đĩa, vì chúng cung cấp một kết nối sạch, mịn màng.

2. Các đầu hàn ổ cắm:

   • Trong hàn ổ cắm, cạnh đầu đĩa được đặt bên trong ổ cắm phù hợp trên thân hình trụ, và khớp được hàn xung quanh chu vi của đầu và ổ cắm.
   • hàn ổ cắm thường được sử dụng cho các ứng dụng áp suất thấp hơn, nơi một giải pháp đơn giản và hiệu quả hơn về chi phí là chấp nhận được.

(Titanium đĩa đầu) DIN28013:

Titanium Grade 12 (còn được gọi là Ti-0.3Mo-0.8Ni) là một hợp kim titan thuộc gia đình hợp kim α + β (alpha-beta).sức mạnh, và khả năng hàn tốt, làm cho nó lý tưởng để sử dụng trong các ứng dụng công nghiệp khác nhau, đặc biệt là nơi đòi hỏi khả năng chống lại môi trường hung hăng và nhiệt độ cao.

Thành phần của Titanium lớp 12

Titanium lớp 12 chủ yếu bao gồm:

• Titanium (Ti): Nguyên tố cơ bản, thường khoảng 98,9% đến 99,4%.
• Molybden (Mo): 0,30% (cung cấp độ bền và cải thiện khả năng chống ăn mòn, đặc biệt là trong axit sulfuric và các môi trường hung hăng khác).
• Nickel (Ni): 0,80% (cải thiện độ bền và khả năng chống ăn mòn).
• Sắt (Fe): 0,25% tối đa (tạo ra sức mạnh tổng thể của hợp kim).
• Các nguyên tố vi lượng khác như oxy, carbon và nitơ.

Tính chất chính của Titanium lớp 12

1. Kháng ăn mòn:

   • Chống tốt cho một loạt các môi trường ăn mòn, đặc biệt là trong axit sulfuric, axit clo và nước biển. Điều này làm cho nó phù hợp với chế biến hóa học và các ứng dụng biển.
   • Chống ăn mòn của nó vượt trội hơn titan lớp 2 và các hợp kim phổ biến khác như thép không gỉ.

2. Sức mạnh và độ cứng:

   • Titanium lớp 12 cung cấp tỷ lệ sức mạnh-trọng lượng tốt, làm cho nó lý tưởng cho các ứng dụng mà cả sức mạnh và trọng lượng thấp là quan trọng.
   • Nó có độ bền cao hơn titan tinh khiết thương mại (Hạng 2), làm cho nó trở thành lựa chọn tốt hơn cho các ứng dụng cấu trúc nơi yêu cầu độ bền cao hơn.

3. Khả năng hàn:

   • Nó có khả năng hàn tốt, có nghĩa là nó có thể được hàn dễ dàng bằng các phương pháp tiêu chuẩn, bao gồm hàn TIG (gas dung nham trơ) và hàn MIG (gas kim loại trơ), mà không mất đáng kể tính chất.
   • Cần chú ý đặc biệt trong quá trình hàn để tránh bị ôxy, nitơ hoặc hydro gây ô nhiễm, có thể làm suy giảm tính chất của hợp kim.

4. Kháng nhiệt:

   • Titanium lớp 12 chịu được nhiệt độ cao, làm cho nó phù hợp để sử dụng trong các ứng dụng liên quan đến nhiệt độ cao.
   • Nó giữ lại tính chất cơ học và khả năng chống ăn mòn ở nhiệt độ cao hơn so với một số hợp kim titan khác.

5. Khả năng chế biến:

   • Nó tương đối dễ dàng để máy sử dụng các phương pháp thông thường như xoắn, mài và nghiền.
   • Tuy nhiên, hợp kim titan có xu hướng làm cứng trong quá trình gia công, vì vậy cần chú ý cẩn thận đến tốc độ cắt, tốc độ cấp và lựa chọn công cụ.

6. Mật độ:

   • Titanium lớp 12 có mật độ thấp hơn thép không gỉ và các vật liệu khác, góp phần vào tính chất nhẹ của nó.như ngành hàng không vũ trụ và ô tô.

7. Tương thích sinh học:

   • Giống như các hợp kim titan khác, lớp 12 là tương thích sinh học, có nghĩa là nó không độc hại và sẽ không gây ra phản ứng bất lợi khi tiếp xúc với mô con người.Tính chất này làm cho nó phù hợp để sử dụng trong cấy ghép y tế.

Ứng dụng của Titanium lớp 12

Do tính chất nổi bật của nó, Titanium Grade 12 được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi vật liệu có độ bền cao, khả năng hàn tốt và khả năng chống ăn mòn đặc biệt.Một số ứng dụng chính bao gồm::

1. Xử lý hóa học:

   • Máy trao đổi nhiệt, lò phản ứng, bể và đường ống được sử dụng trong ngành công nghiệp hóa học, đặc biệt là khi có axit hung hăng (như axit sulfuric, axit hydrochloric) hoặc các chất ăn mòn khác.
   • Nó thường được sử dụng cho các thành phần trong nhà máy lọc dầu, sản xuất dược phẩm và nhà máy hóa dầu.

2. Không gian:

   • Titanium Grade 12 có thể được sử dụng trong các thành phần máy bay, đặc biệt là trong các ứng dụng chống ăn mòn và nhiệt độ cao, chẳng hạn như các bộ phận động cơ, lưỡi tuabin và hệ thống xả.
   • Nó đặc biệt có lợi trong các ứng dụng hàng không vũ trụ, nơi cả sức mạnh và giảm trọng lượng là điều cần thiết.

3. Hải quân:

   • Các thành phần được sử dụng trong môi trường nước biển, chẳng hạn như trục cánh quạt, bộ trao đổi nhiệt, van và các thành phần cấu trúc khác trong tàu và nền tảng ngoài khơi.

4. Sản xuất điện:

   • Nó được sử dụng trong các nhà máy điện hạt nhân cho các thành phần đòi hỏi khả năng chống ăn mòn cao đối với cả môi trường bên trong và nhiệt độ cao, chẳng hạn như máy phát hơi và hệ thống làm mát.

5. Thiết bị y tế:

   • Cấy ghép như khớp hông, thay thế đầu gối, và cấy ghép nha khoa được hưởng lợi từ tính tương thích sinh học và sức mạnh của titanium Grade 12.
   • Được sử dụng trong các dụng cụ phẫu thuật và giả.

6. Các nhà máy khử muối:

   • Titanium lớp 12 là lý tưởng cho các ứng dụng trong các nhà máy khử muối, nơi nó tiếp xúc với nước mặn và các chất ăn mòn khác.Khả năng chống ăn mòn căng thẳng do clorua là một lợi ích chính.

Ưu điểm của Titanium lớp 12:

• Chống ăn mòn xuất sắc: Tốt hơn nhiều vật liệu khác trong môi trường hung hăng như axit và nước biển.
• Khả năng hàn tốt: Dễ hàn hơn so với các hợp kim titan khác, làm cho nó linh hoạt trong chế tạo.
• Sức mạnh và nhẹ: Cung cấp độ bền cao trong khi nhẹ hơn nhiều hợp kim khác, đặc biệt là thép không gỉ, rất cần thiết cho các ứng dụng hàng không vũ trụ và hàng hải.
• Tương thích sinh học: An toàn cho sử dụng y tế, cung cấp tuổi thọ dài và ít bị từ chối trong cơ thể con người.

Nhược điểm của Titanium lớp 12:

• Chi phí: Hợp kim titan, bao gồm lớp 12, đắt hơn nhiều vật liệu khác như thép không gỉ hoặc nhôm, có thể hạn chế việc sử dụng chúng trong các ứng dụng nhạy cảm về chi phí.
• Khó khăn trong chế biến: Mặc dù có thể chế biến, hợp kim titan dễ bị cứng, và phải đặc biệt cẩn thận trong quá trình chế biến để tránh làm hỏng công cụ và đồ đạc.
• Tính sẵn có hạn chế: Titanium lớp 12 có thể không có sẵn rộng rãi như các lớp titan phổ biến hơn, và việc mua vật liệu đôi khi có thể khó khăn hơn hoặc tốn kém hơn.

Các quy trình sản xuất cho đầu đĩa Titanium

Sản xuất đầu đĩa titan liên quan đến một số bước quan trọng để đảm bảo vật liệu đáp ứng các yêu cầu nghiêm ngặt về độ bền, khả năng chống ăn mòn và kết thúc bề mặt.Dưới đây là một sự phân chia của quá trình sản xuất:

Sản xuất ban đầu của tấm titan hoặc tấm thép bọc

• Quá trình: Việc sản xuất bắt đầu bằng việc tạo ra các tấm titan hoặc tấm thép bọc, sẽ được hình thành thành đầu đĩa.Các tấm này là hoặc titan tinh khiết hoặc hợp kim titan và cũng có thể bao gồm lớp phủ bằng kim loại khác để tăng cường tính chất.
• Kiểm tra: Các tấm ban đầu được kiểm tra để tìm bất kỳ khiếm khuyết nào trong vật liệu như vết nứt, sự không nhất quán hoặc tạp chất.

Làm sạch và nghiền bề mặt tấm

• Quá trình: bề mặt của tấm titan được làm sạch kỹ lưỡng để loại bỏ bất kỳ oxy hóa, mỡ hoặc các chất gây ô nhiễm khác.bề mặt được nghiền để hoàn thiện mịn để chuẩn bị cho quá trình hình thành.

Bảo vệ và sơn

• Quá trình: Một lớp phủ bảo vệ được áp dụng cho tấm để ngăn ngừa bất kỳ thiệt hại nào trong quá trình hình thành và xử lý.Sơn có thể được áp dụng để cung cấp khả năng chống ăn mòn hơn hoặc vì mục đích thẩm mỹ.

Hình thành (hình thành nóng hoặc lạnh)

• Quá trình: Bảng titan sau đó được hình thành thành một dạng đĩa, hoặc bằng cách hình thành nóng (ở nhiệt độ cao để tăng độ dẻo dai) hoặc hình thành lạnh (ở nhiệt độ phòng).Quá trình này hình thành tấm vào cấu hình đầu đĩa mong muốn, có thể là bán cầu, elip hoặc hình nón.

Chuẩn bị cắt và nghiền

• Quá trình: Sau khi hình thành, đầu đĩa được chuẩn bị để cắt.

Sữa sâm

• Quá trình: Chọn lọc liên quan đến việc ngâm đầu đĩa titan vào bồn tắm axit để loại bỏ bất kỳ lớp vảy, lớp oxit hoặc chất gây ô nhiễm nào hình thành trong quá trình hình thành và hàn.Bước này đảm bảo đầu đĩa có một bề mặt sạch để xử lý thêm.

Kiểm tra UT & PT

• Quá trình: Kiểm tra siêu âm (UT) và Kiểm tra thâm nhập (PT) được thực hiện để phát hiện bất kỳ khiếm khuyết nội bộ hoặc bề mặt nào.Các phương pháp thử nghiệm không phá hủy này đảm bảo tính toàn vẹn cấu trúc của đầu đĩa titan.

Làm bóng bề mặt theo yêu cầu

• Quá trình: Nếu yêu cầu một bề mặt hoàn thiện cụ thể (ví dụ: bóng cao hoặc satin), đánh bóng được thực hiện để đạt được ngoại hình và độ mịn mong muốn.Điều này cũng làm tăng khả năng chống ăn mòn của bề mặt.

Kiểm tra cuối cùng

• Quá trình: Một cuộc kiểm tra cuối cùng được thực hiện để đảm bảo rằng đầu đĩa titan đáp ứng tất cả các yêu cầu được chỉ định, bao gồm kích thước, tiêu chuẩn chất lượng và tiêu chí hiệu suất.Bất kỳ khiếm khuyết hoặc sự khác biệt nào đều được giải quyết trước khi chuyển sang giai đoạn tiếp theo.

Bao bì

• Quá trình: Khi đầu đĩa titan vượt qua tất cả các cuộc kiểm tra, nó được đóng gói cẩn thận để vận chuyển.đảm bảo rằng chúng đến nơi lắp đặt trong tình trạng tuyệt vời.

Các ứng dụng của Titanium Elliptical Head:

Thông số kỹ thuật của đầu Titanium:

Thành phần hóa học

Tài sản cơ khí
